Считайте и отобразите видео RGB из файла

Этот пример показывает вам, как считать видеокадры из мультимедийного файла как их отдельные красные, зеленые, и синие компоненты, и затем отобразить видеокадры.

Модель в качестве примера

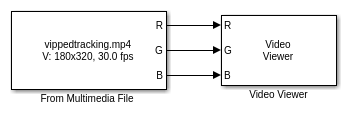

Откройте модель Simulink®.

modelname = 'ex_blkVideoViewer.slx';
open_system(modelname)

Модель читает входной видеофайл с помощью блока From Multimedia File этими параметрами:

  • Имя файлаvippedtracking.mp4

  • Формат цвета выводаRGB

  • Сигнал изображенийSeparate color signals

Модель отображает видеокадры с помощью блока Video Viewer Отдельным включенным параметром Сигналов цветности. R, G, и порты B каждого блока представляют красные, зеленые и синие цветовые каналы, соответственно, входных видеокадров.

Симулируйте модель

Запустите модель. Модель отображает видеокадры в окне средства просмотра.

sim(modelname);
