plot

Постройте древовидный графический интерфейс пользователя

    Описание

    plot графическая утилита древовидного управления.

    пример

    plot(t) строит древовидный t. Фигура, которая содержит дерево, является инструментом GUI.

    • Можно изменить Node Label в Depth_Position (значение по умолчанию) или Index.

    • Можно изменить Node Action в Visualize (значение по умолчанию) или Split-Merge.

    Можно кликнуть по узлам, чтобы выполнить текущий Node Action.

    fig = plot(t) возвращает указатель на фигуру.

    newt = plot(trobj,'read',fig) возвращает дерево, построенное в fig. Можно использовать этот синтаксис, чтобы возвратить дерево после выполнения некоторого разделения или действий слияния.

    Примеры

    свернуть все

    В этом примере показано, как построить пакетные деревья вейвлета.

    Загрузите 1D сигнал.

    load noisbloc

    Получите wptree объект, который соответствует пакетному разложению вейвлета уровня 2 сигнала с помощью db2 вейвлет.

    x = noisbloc;
    t = wpdec(x,2,'db2');

    Постройте дерево.

    plot(t)

    Figure contains 2 axes objects and other objects of type uimenu. Axes object 1 with title Tree Decomposition contains 13 objects of type line, text. Axes object 2 with title data for node: 0 or (0,0). contains an object of type line.

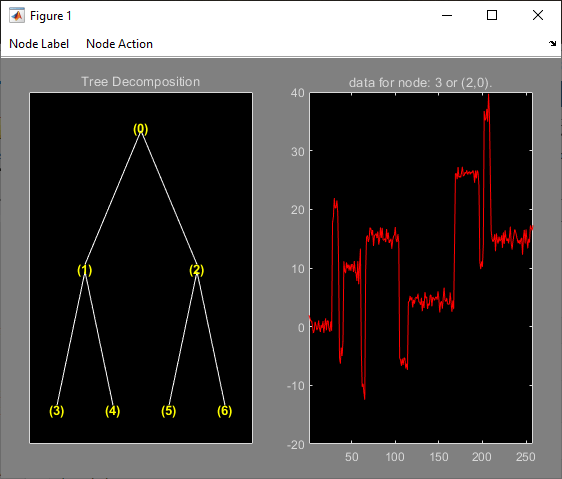

    Измените Метку Узла от Depth_Position, чтобы индексировать. Кликните по узлу (3), чтобы получить следующую фигуру.

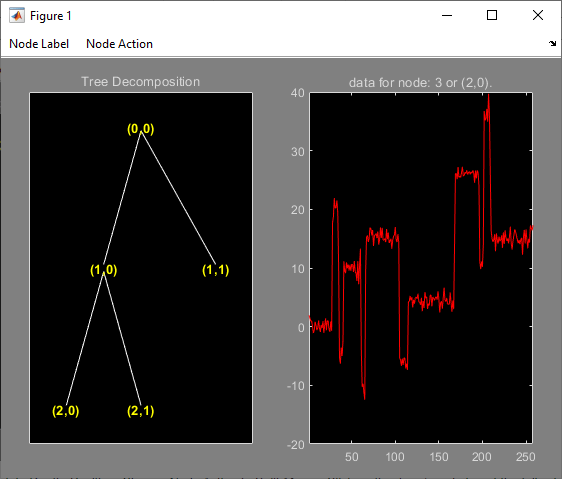

    Задержите Метку Узла к Depth_Position. Измените Действие Узла в Слияние Разделения. Нажмите на (1,1) узел, чтобы получить следующую фигуру. Рисунок показывает, что дискретный вейвлет преобразовывает вниз к уровню 2.

    Загрузите изображение. Получите wptree объект, который соответствует пакетному разложению вейвлета уровня 1 изображения с помощью sym4 вейвлет.

    load woman2
    t = wpdec2(X,1,'sym4');

    Постройте дерево.

    plot(t)

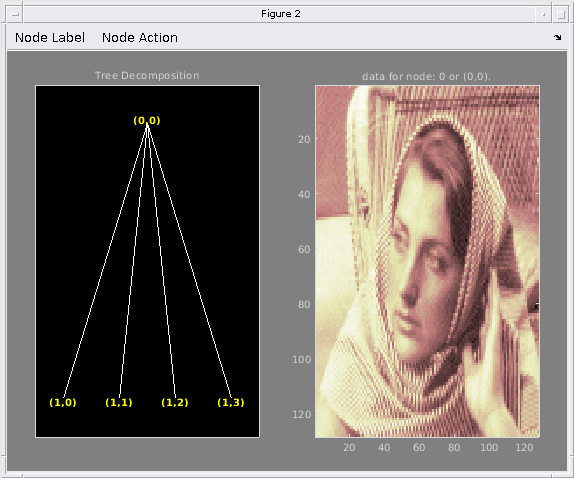

    Figure contains 2 axes objects and other objects of type uimenu. Axes object 1 with title Tree Decomposition contains 9 objects of type line, text. Axes object 2 with title data for node: 0 or (0,0). contains an object of type image.

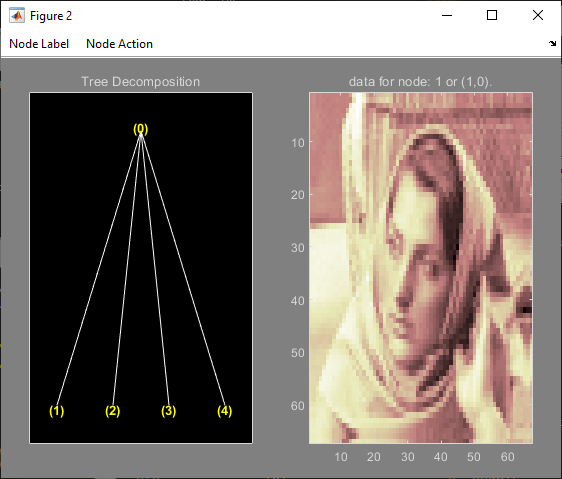

    Измените Метку Узла от Depth_Position, чтобы индексировать. Кликните по узлу (1). Вы получаете следующую фигуру.

    Входные параметры

    свернуть все

    Дерево в виде ntree, dtree, или wptree объект.

    Объект в виде NTREE- порожденный объект. trobj имя конструктора Object, возвращающее NTREE- порожденный объект.

    Пример: newt = plot(ntree,'read',fig), newt = plot(dtree,'read',fig), newt = plot(wptree,'read',fig)

    Выходные аргументы

    свернуть все

    Фигурируйте содержащий график, возвращенный как Figure объект.

    Смотрите также

    | |

    Представлено до R2006a
