Создайте объекты дерева вейвлета

Следующие разделы объясняют, как расширить тулбокс с новыми объектами через четыре примера.

Создание объекта дерева вейвлета (WTREE)

Этот пример создает новый класс объектов: WTREE.

Запуск с класса DTREE и перегрузка методов split и merge, мы задаем класс дерева вейвлета.

Построить WTREE, plot DTREE метод используется.

Определение нового класса описано ниже.

Класс WTREE (родительский класс: DTREE)

Поля

`dtree`	Родительский объект
`dwtMode`	Режим расширения DWT
`wavInfo`	Структура (информация о вейвлете)

информация о Структуре wavInfo

`wavName`	Имя вейвлета
`Lo_D`	Низкий фильтр Разложения
`Hi_D`	Высокий фильтр Разложения
`Lo_R`	Низкий фильтр Реконструкции
`Hi_R`	Высокий фильтр Реконструкции

Методы

`wtree`	Конструктор для класса WTREE.
`merge`	Слияние (реконструирует) данные узла.
`split`	Разделите (анализируют) данные терминального узла.

Работа с объектами дерева вейвлета (WTREE)

Скрипт Open Live Script

1D Объект

Загрузите сигнал.

load noisbloc
x = noisbloc;

Задайте уровень и вейвлет.

lev = 3;
wav = 'db2';

Создайте дерево вейвлета.

t = wtree(x,lev,wav);

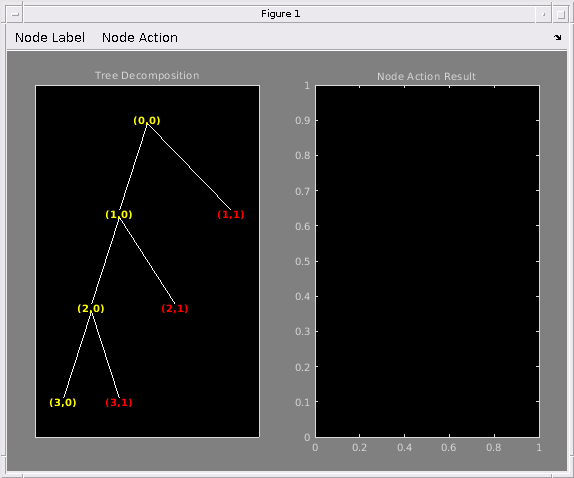

Постройте дерево вейвлета. Приближения помечены в желтом, и детали помечены в красном. Узлы детали не могут быть разделены.

plot(t)

Figure contains 2 axes objects and other objects of type uimenu. Axes object 1 with title Tree Decomposition contains 13 objects of type line, text. Axes object 2 with title Node Action Result is empty.

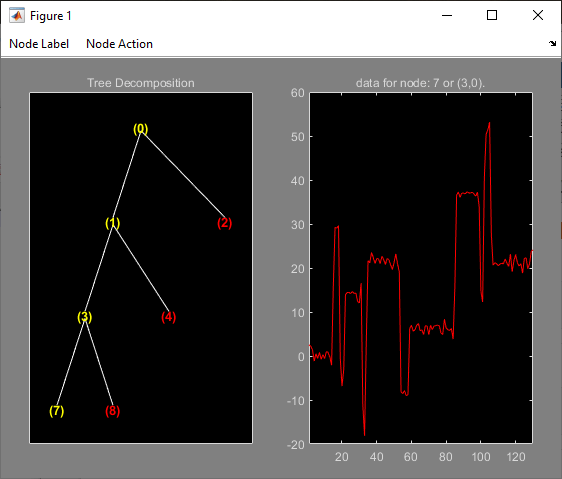

Изменитесь Метка Узла от Визуализируют до Слияния Разделения, и затем кликают по узлу (7), чтобы получить этот рисунок:

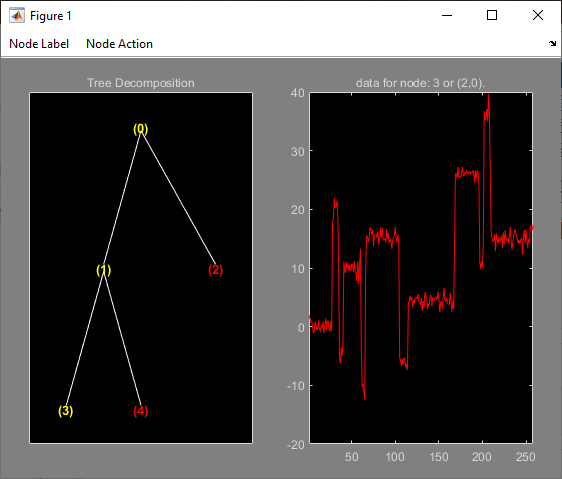

Изменитесь Действие Узла от Визуализируют до Слияния Разделения и объединяют узел (3). Затем измените Действие Узла от Слияния Разделения, чтобы Визуализировать, и кликнуть по узлу (3), чтобы получить этот рисунок:

2D Объект

Загрузите изображение.

load woman

Задайте уровень и вейвлет.

lev = 2;
wav = 'db2';

Создайте дерево вейвлета.

t = wtree(X,lev,wav);

Постройте дерево.

plot(t)

Figure contains 2 axes objects and other objects of type uimenu. Axes object 1 with title Tree Decomposition contains 17 objects of type line, text. Axes object 2 with title Node Action Result is empty.

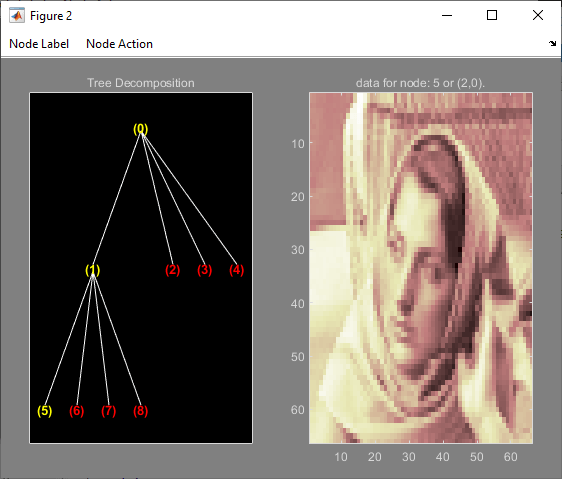

Измените Метку Узла от Depth_Position, чтобы индексировать. Кликните по узлу (5). Вы получаете следующий график.

Кликните по узлу (2). Вы получаете следующий график.

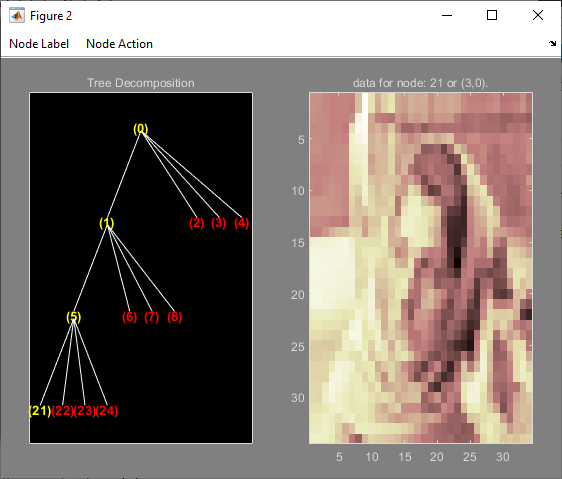

Изменитесь Действие Узла от Визуализируют до Слияния Разделения. Разделите узел (5). Измените Действие Узла от Слияния Разделения, чтобы Визуализировать. Кликните по узлу (21). Вы получаете следующий график.

Создание правильного объекта дерева вейвлета (RWVTREE)

Этот пример создает новый класс объектов: RWVTREE.

Мы задаем правильный класс дерева вейвлета, начинающий с класса WTREE и перегружающий методы split, merge, и plot (наследованный от DTREE).

plot метод показывает, как добавить Метки Узла.

Определение нового класса описано ниже.

Класс RWVTREE (родительский класс: WTREE)

Поля

`dummy`	Не используемый
`wtree`	Родительский объект

Методы

`rwvtree`	Конструктор для класса RWVTREE.
`merge`	Слияние (реконструирует) данные узла.
`plot`	Объект Plot RWVTREE.
`split`	Разделите (анализируют) данные терминального узла.

Работа с правильными объектами дерева вейвлета (RWVTREE)

Скрипт Open Live Script

1D Объект

Загрузите сигнал.

load noisbloc
x = noisbloc;

Задайте уровень и вейвлет.

lev = 3;
wav = 'db2';

Создайте дерево вейвлета.

t = rwvtree(x,lev,wav);

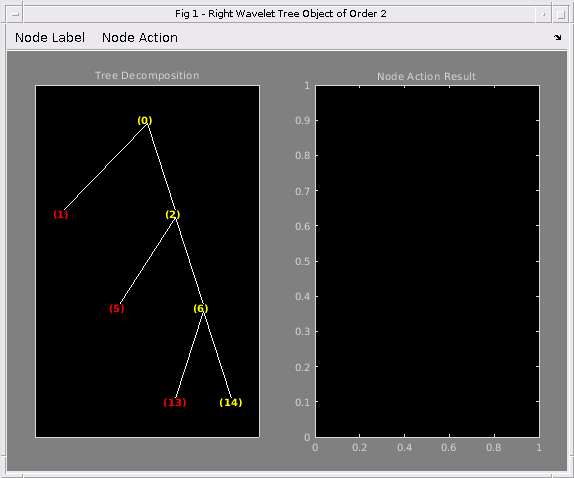

Постройте дерево. Приближения помечены в желтом, и детали помечены в красном. Узлы детали не могут быть разделены.

plot(t)

Figure Fig 1 - Right Wavelet Tree Object of Order 2 contains 2 axes objects and other objects of type uimenu. Axes object 1 with title Tree Decomposition contains 13 objects of type line, text. Axes object 2 with title Node Action Result is empty.

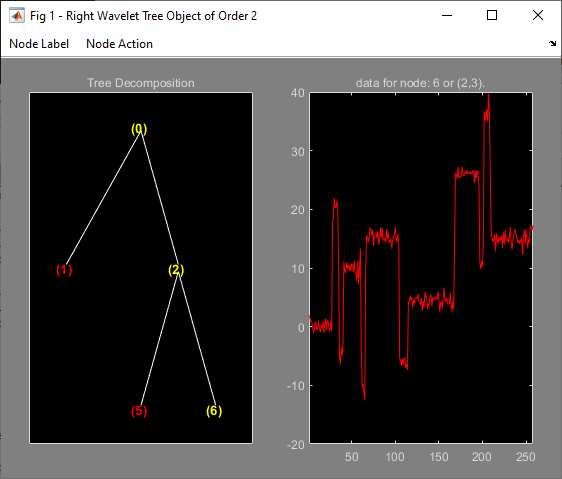

Изменитесь Действие Узла от Визуализируют до Слияния Разделения. Объедините узел (6). Измените Действие Узла от Слияния Разделения, чтобы Визуализировать. Кликните по узлу (6). Вы получаете следующий график.

2D Объект

Загрузите изображение.

load woman

Задайте уровень и вейвлет.

lev = 2;
wav = 'db2';

Создайте дерево вейвлета.

t = wtree(X,lev,wav);

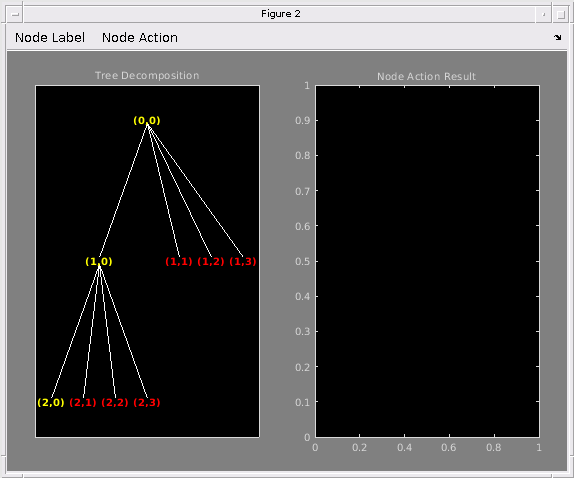

Постройте дерево.

plot(t)

Кликните по узлу (2,0). Вы получаете следующий график.

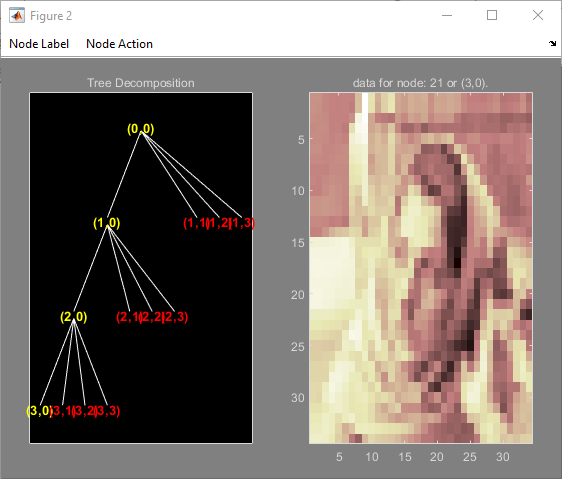

Изменитесь Действие Узла от Визуализируют до Слияния Разделения. Разделите узел (2,0). Измените Действие Узла от Слияния Разделения, чтобы Визуализировать. Кликните по узлу (3,0). Вы получаете следующий график.

Создание объекта дерева вейвлета (WVTREE)

Этот пример создает новый класс объектов: WVTREE.

Мы задаем класс дерева вейвлета, начинающий с класса WTREE и перегружающий методы getграфик, и recons (все наследовались DTREE).

split и merge методы класса WTREE используются.

plot метод показывает, как добавить Метки Узла и Действия Узла.

Определение нового класса описано ниже.

Класс WVTREE (родительский класс: WTREE)

Поля

`dummy`	Не используемый
`wtree`	Родительский объект

Методы

`wvtree`	Конструктор для класса WVTREE.
`get`	Получите содержимое поля объекта WVTREE.
`plot`	Объект Plot WVTREE.
`recons`	Восстановите коэффициенты узла.

Работа с объектами дерева вейвлета (WVTREE)

Скрипт Open Live Script

1D Объект

Загрузите сигнал.

 load noisbloc
 x = noisbloc;

Задайте уровень и вейвлет.

lev = 3;
wav = 'db2';

Создайте дерево вейвлета.

t = wvtree(x,lev,wav);

 plot(t)

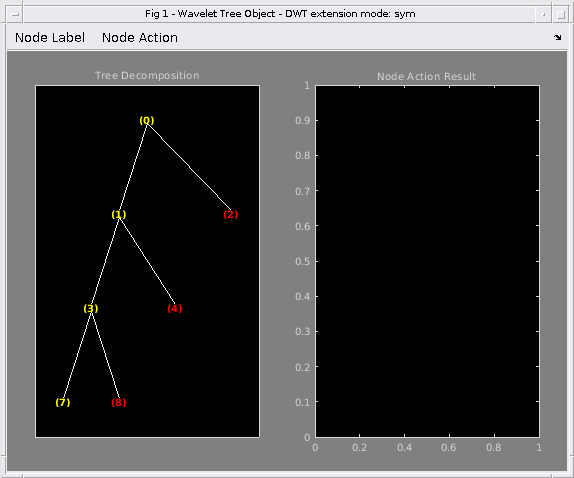

Figure Fig 1 - Wavelet Tree Object - DWT extension mode: sym contains 2 axes objects and other objects of type uimenu. Axes object 1 with title Tree Decomposition contains 13 objects of type line, text. Axes object 2 with title Node Action Result is empty.

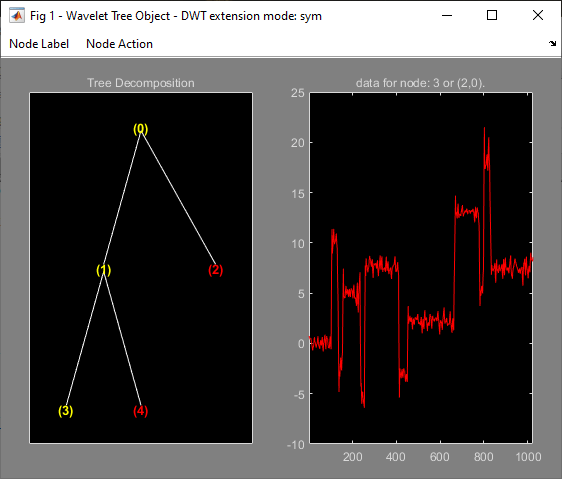

Изменитесь Действие Узла от Визуализируют до Слияния Разделения. Объедините узел (3). Измените Действие Узла от Слияния Разделения, чтобы Восстановить. Кликните по узлу (3). Вы получаете следующий график.

2D Объект

Загрузите изображение.

load woman

Задайте уровень и вейвлет.

lev = 2;
wav = 'db1';

Создайте дерево вейвлета.

t = wvtree(X,lev,wav);

Постройте дерево.

plot(t)

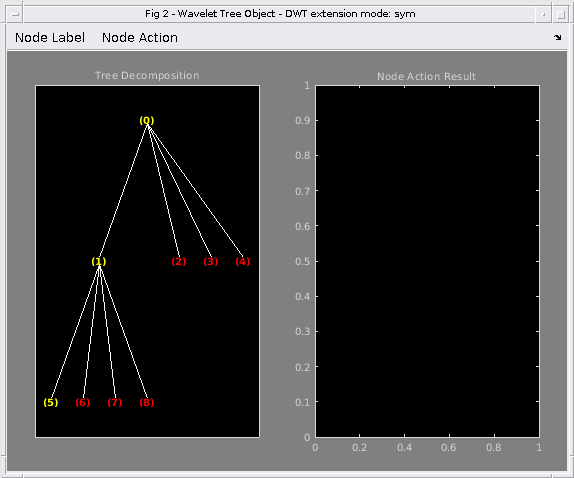

Figure Fig 2 - Wavelet Tree Object - DWT extension mode: sym contains 2 axes objects and other objects of type uimenu. Axes object 1 with title Tree Decomposition contains 17 objects of type line, text. Axes object 2 with title Node Action Result is empty.

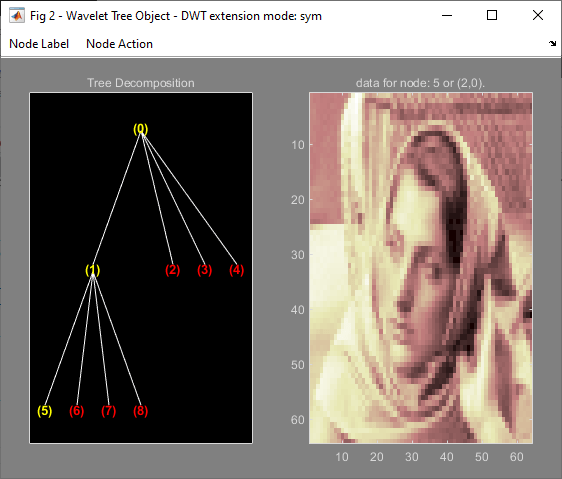

Кликните по узлу (5). Вы получаете следующий график.

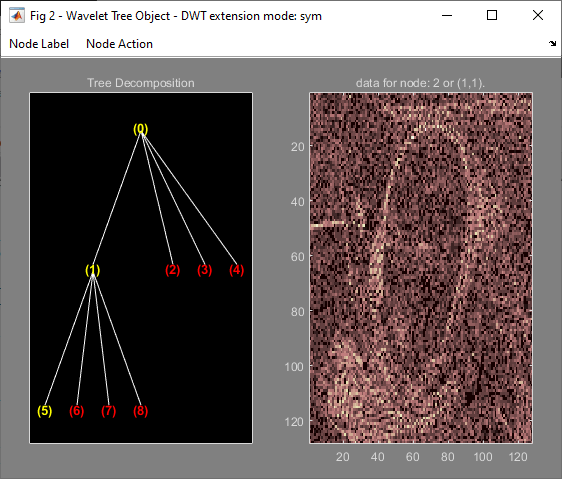

Кликните по узлу (2). Вы получаете следующий график.

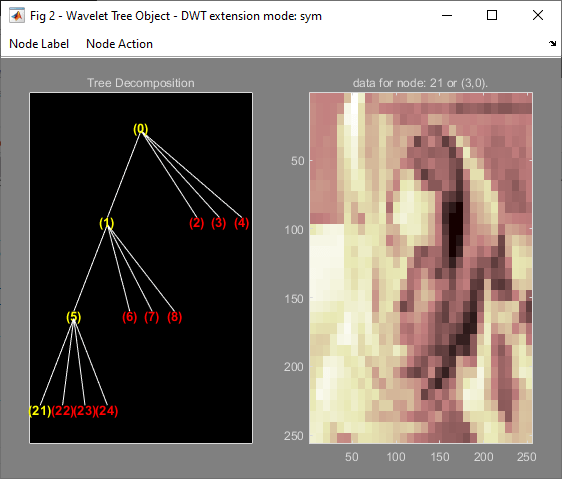

Изменитесь Действие Узла от Визуализируют до Слияния Разделения. Разделите узел (5). Измените Действие Узла от Слияния Разделения, чтобы Восстановить. Кликните по узлу (21). Вы получаете следующий график.

Создание объекта дерева вейвлета (EDWTTREE)

Этот пример создает новый класс объектов: EDWTTREE.

Мы задаем ε-DWT древовидный класс, начинающий с класса DTREE и перегружающий методы mergeграфик, recons, и split.

Для получения дополнительной информации о ε-DWT смотрите раздел ε-Decimated DWT.

plot метод показывает, как добавить Метки Узла, Действия Узла и Древовидные Действия.

Определение нового класса описано ниже.

Класс EDWTTREE (родительский класс: DTREE)

Поля

`dtree`	Родительский объект
`dwtMode`	Режим расширения DWT
`wavInfo`	Структура (информация о вейвлете)

Полевое описание

wavInfo

`wavName`	Имя вейвлета
`Lo_D`	Низкий фильтр Разложения
`Hi_D`	Высокий фильтр Разложения
`Lo_R`	Низкий фильтр Реконструкции
`Hi_R`	Высокий фильтр Реконструкции

Методы

`edwttree`	Конструктор для класса EDWTTREE.
`merge`	Слияние (реконструирует) данные узла.
`plot`	Объект Plot EDWTTREE.
`recons`	Восстановите коэффициенты узла.
`split`	Разделите (анализируют) данные терминального узла.

Работа с объектом дерева вейвлета (EDWTTREE)

Скрипт Open Live Script

Загрузите сигнал.

load noisbloc
x = noisbloc;

Задайте уровень и вейвлет.

lev = 2;
wav = 'haar';

Создайте дерево вейвлета.

t = edwttree(x,lev,wav);

Постройте дерево. Приближения помечены в желтом, и детали помечены в красном. Узлы детали не могут быть разделены. Заголовок фигуры содержит дополнительный используемый режим DWT ('per' в существующем примере) и имя метода шумоподавления.

plot(t)

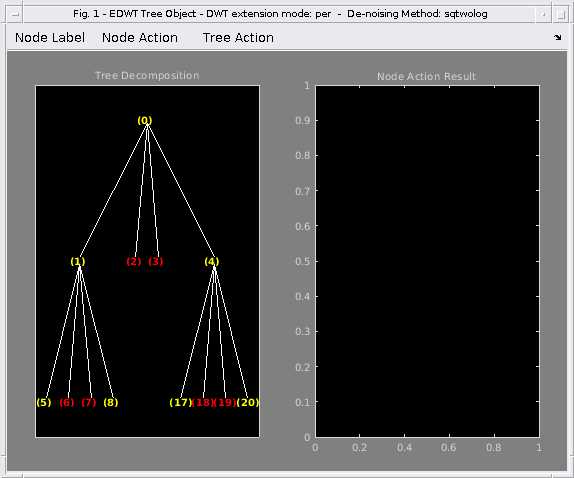

Figure Fig. 1 - EDWT Tree Object - DWT extension mode: per - De-noising Method: sqtwolog contains 2 axes objects and other objects of type uimenu. Axes object 1 with title Tree Decomposition contains 25 objects of type line, text. Axes object 2 with title Node Action Result is empty.

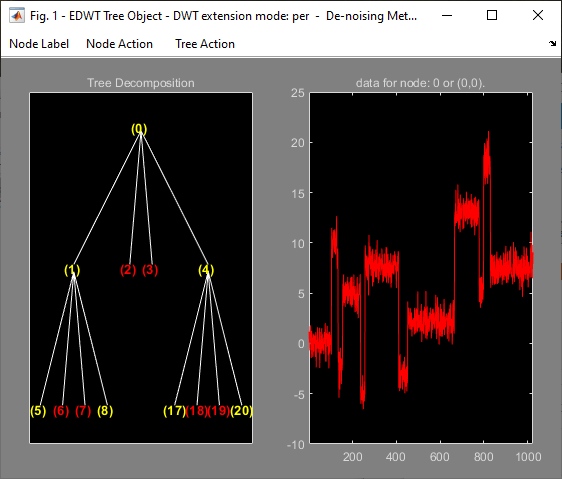

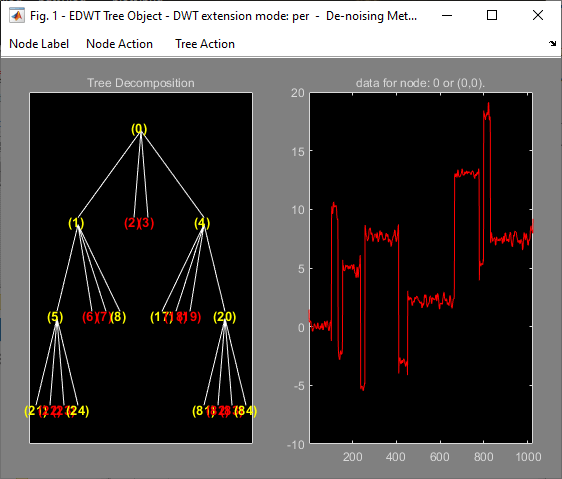

Кликните по узлу (0). Вы получаете следующий график.

Изменитесь Действие Узла от Визуализируют до Слияния Разделения. Разделите узлы (5) и (20).

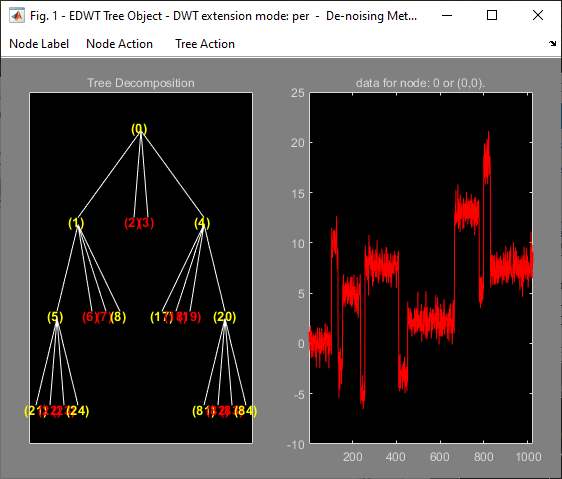

Выберите Tree Action: De-шум. Кликните по узлу (0). Вы получаете следующий график.
