Допустимый Тбайт HE настройка PHY в ответ на инициирование системы координат, содержащей подполе Управления TRS
cfgTRS = getTRSConfiguration(cfgHETB)cfgTRS, допустимая настройка PHY для IEEE® 802.11™ основанная на триггере высокая эффективность (Тбайт HE) формат пакета. Функция устанавливает свойства cfgTRS путем изменения подмножества свойств настройки входа PHY cfgHETB. Можно параметрировать восходящий канал Тбайта HE PPDU, переданный в ответ на систему координат, содержащую подполе Управления инициированным планированием ответа (TRS) при помощи cfgTRS вывод . Для подробного описания HE форматы WLAN см. [1].
Сконфигурируйте и сгенерируйте форму волны Тбайта HE WLAN, которая будет передана в ответ на систему координат, содержащую подполе Управления TRS.
Создайте объект настройки Тбайта HE, задав тип системы координат инициирования.
cfgHETB = wlanHETBConfig('TriggerMethod','TRS');
Сгенерируйте допустимую настройку при помощи getTRSConfiguration возразите функции, отобразив результат.
cfgTRS = getTRSConfiguration(cfgHETB)
cfgTRS =
wlanHETBConfig with properties:
FeedbackNDP: 0
TriggerMethod: 'TRS'
ChannelBandwidth: 'CBW20'
RUSize: 242
RUIndex: 1
PreHEPowerScalingFactor: 1
NumTransmitAntennas: 1
NumSpaceTimeStreams: 1
StartingSpaceTimeStream: 1
SpatialMapping: 'Direct'
STBC: 0
MCS: 0
DCM: 0
ChannelCoding: 'BCC'
PreFECPaddingFactor: 4
NumDataSymbols: 10
DefaultPEDuration: 0
GuardInterval: 3.2000
HELTFType: 4
NumHELTFSymbols: 1
SingleStreamPilots: 1
BSSColor: 0
SpatialReuse1: 15
SpatialReuse2: 15
SpatialReuse3: 15
SpatialReuse4: 15
TXOPDuration: 127
HighDoppler: 0
HESIGAReservedBits: [9x1 double]
PostFECPaddingSource: 'mt19937ar with seed'
PostFECPaddingSeed: 73
Получите длину PSDU в байтах и сгенерируйте PSDU для передачи.
psduLength = getPSDULength(cfgTRS); psdu = randi([0 1],8*psduLength,1);

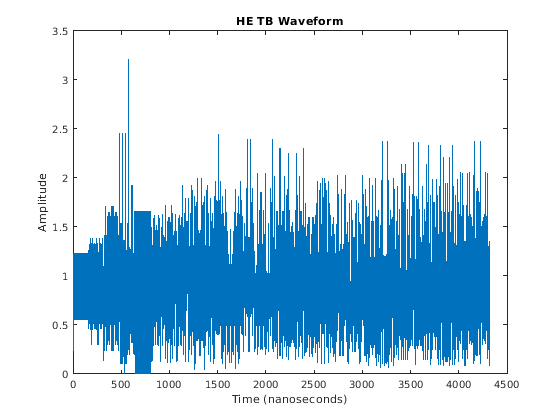

Сгенерируйте и постройте форму волны.
waveform = wlanWaveformGenerator(psdu,cfgTRS); figure; plot(abs(waveform)); title('HE TB Waveform'); xlabel('Time (nanoseconds)'); ylabel('Amplitude');
[1] IEEE P802.11ax™/D4.1. “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования. Поправка 1: Улучшения для Высокой эффективности WLAN”. Спроектируйте Стандарт для Информационных технологий — Телекоммуникации и обмен информацией между системами. Локальные сети и городские компьютерные сети — Конкретные требования.
