wlanHTSIGRecover
Восстановите биты информации о HT-SIG
Синтаксис
Описание
recBits = wlanHTSIGRecover(rxSig,chEst,noiseVarEst,cbw,Name,Value)
Примеры
Восстановите биты информации о HT-SIG в совершенном канале
Создайте wlanHTConfig объект, имеющий полосу пропускания канала 40 МГц. Используйте объект создать поле HT-SIG.
cfg = wlanHTConfig('ChannelBandwidth','CBW40'); [txSig,txBits] = wlanHTSIG(cfg);
Поскольку совершенный канал принят, задайте оценку канала как вектор-столбец из единиц и шумовой оценки отклонения как нуль.
chEst = ones(104,1); noiseVarEst = 0;
Восстановите биты информации о HT-SIG. Проверьте, что полученные информационные биты идентичны переданным битам.
rxBits = wlanHTSIGRecover(txSig,chEst,noiseVarEst,'CBW40');
numerr = biterr(txBits,rxBits)numerr = 0
Восстановите биты HT-SIG Используя обеспечивающий нуль эквалайзер
Сконфигурируйте передачу HT с полосой пропускания канала 40 МГц путем создания wlanHTConfig объект. Сгенерируйте соответствующее поле HT-SIG.
cfg = wlanHTConfig('ChannelBandwidth','CBW40'); [txSig,txBits] = wlanHTSIG(cfg);
Передайте переданную форму волны HT-SIG через канал аддитивного белого Гауссова шума (AWGN).
awgnChan = comm.AWGNChannel('NoiseMethod','Variance','Variance',0.1); rxSig = awgnChan(txSig);
Восстановите поле HT-SIG, принимающее совершенный канал и шумовую оценку отклонения 0.1, определение эквализации нулевой силы. Проверьте, что полученная информация не имеет никаких битовых ошибок.
recBits = wlanHTSIGRecover(rxSig,ones(104,1),0.1,'CBW40','EqualizationMethod','ZF'); biterr(txBits,recBits)
ans = 0
Восстановите HT-SIG в 2x2 канал MIMO
Восстановите HT-SIG в 2x2 канал MIMO с AWGN. Подтвердите что CRC проверяйте передачи.
Сконфигурируйте 2x2 канал MIMO TGn.
chanBW = 'CBW20'; cfg = wlanHTConfig( ... 'ChannelBandwidth',chanBW, ... 'NumTransmitAntennas',2, ... 'NumSpaceTimeStreams',2);
Сгенерируйте формы волны L-LTF и HT-SIG.
txLLTF = wlanLLTF(cfg); txHTSIG = wlanHTSIG(cfg);
Установите частоту дискретизации соответствовать полосе пропускания канала. Создайте TGn 2x2 канал MIMO без крупномасштабных исчезающих эффектов.
fsamp = 20e6; tgnChan = wlanTGnChannel('SampleRate',fsamp, ... 'LargeScaleFadingEffect','None', ... 'NumTransmitAntennas',2, ... 'NumReceiveAntennas',2);
Передайте формы волны L-LTF и HT-SIG через канал TGn с белым шумом.
rxLLTF = awgn(tgnChan(txLLTF),20); rxHTSIG = awgn(tgnChan(txHTSIG),20);
Демодулируйте сигнал L-LTF. Сгенерируйте оценку канала при помощи демодулируемого L-LTF.
demodLLTF = wlanLLTFDemodulate(rxLLTF,chanBW,1); chanEst = wlanLLTFChannelEstimate(demodLLTF,chanBW);
Восстановите информационные биты, состояние отказа CRC и компенсируемые символы от полученного поля HT-SIG.
[recHTSIGBits,failCRC,eqSym] = wlanHTSIGRecover(rxHTSIG, ...
chanEst,0.01,chanBW);Проверьте, что HT-SIG передал CRC, проверяют исследование состояния failCRC.
failCRC
failCRC = logical
0
Поскольку failCRC 0, HT-SIG передал проверку CRC.

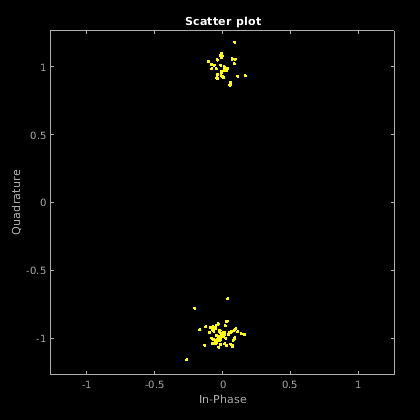

Визуализируйте график рассеивания компенсируемых символов, eqSym.
scatterplot(eqSym(:))
Входные параметры
rxSig — Поле Received HT-SIG
матрица
Полученное поле HT-SIG в виде матрицы S-by-NR N. N S является количеством отсчетов и увеличениями с полосой пропускания канала.
| Полоса пропускания канала | N S |
|---|---|
'CBW20' | 160 |
'CBW40' | 320 |
N R является количеством, получают антенны.
Типы данных: double
Поддержка комплексного числа: Да
chEst — Оценка канала
вектор | трехмерный массив
Оценка канала в виде ST N 1 NR массивом. ST N является количеством занятых поднесущих и увеличений с полосой пропускания канала.
| Полоса пропускания канала | ST N |
|---|---|
'CBW20' | 52 |
'CBW40' | 104 |
N R является количеством, получают антенны.
Оценка канала основана на L-LTF.
noiseVarEst — Шумовая оценка отклонения
неотрицательный скаляр
Шумовая оценка отклонения в виде неотрицательного скаляра.
Типы данных: double
cbw — Полоса пропускания канала
'CBW20' | 'CBW40'
Полоса пропускания канала в МГц в виде 'CBW20' или 'CBW40'.
Типы данных: char | string
Аргументы name-value
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
'PilotPhaseTracking','None' отключает отслеживание экспериментального этапа.Смещение выборки символа OFDM, представленное как часть длины циклического префикса (CP) в виде разделенной запятой пары, состоящей из 'OFDMSymbolOffset' и скаляр в интервале [0, 1]. Значение, которое вы задаете, указывает на местоположение запуска для демодуляции OFDM относительно начала CP. Значение 0 представляет запуск CP и значение 1 представляет конец CP.
Типы данных: double
Выходные аргументы
Больше о
HT-SIG
Высокое поле (HT-SIG) сигнала пропускной способности расположено между полем L-SIG и HT-STF и является частью преамбулы формата HT-mixed. Это состоит из двух символов, HT-SIG1 и HT-SIG2.
HT-SIG несет информацию, используемую, чтобы декодировать пакет HT, включая MCS, пакетную длину, тип кодирования FEC, защитный интервал, количество дополнительных пространственных потоков, и существует ли агрегация полезной нагрузки. Символы HT-SIG также используются для автоматического обнаружения между форматом HT-mixed и устаревшими пакетами OFDM.
Для подробного описания поля HT-SIG смотрите Раздел 19.3.9.4.3 из IEEE® Станд. 802.11™-2016.
L-LTF
Устаревшее длинное учебное поле (L-LTF) является вторым полем в 802.11 устаревших преамбулах PLCP OFDM. L-LTF является компонентом VHT, HT и non-HT PPDUs.
Оценка канала, прекрасная частота возместила оценку, и прекрасная оценка смещения символьной синхронизации использует L-LTF.
L-LTF состоит из циклического префикса (CP), сопровождаемого двумя идентичными длинными учебными символами (C1 и C2). CP состоит из второй половины длинного учебного символа.
Длительность L-LTF меняется в зависимости от полосы пропускания канала.
| Полоса пропускания канала (МГц) | Частотный интервал поднесущей, Δ F (kHz) | Период быстрого преобразования Фурье (FFT) (БПФ T = 1 / Δ F) | Циклический префиксный или учебный защитный интервал символа (GI2) длительность (T GI2 = БПФ T / 2) | Длительность L-LTF (T LONG = T GI2 + 2 × БПФ T) |
|---|---|---|---|---|
| 20, 40, 80, 160, и 320 | 312.5 | 3.2 μs | 1.6 μs | 8 μs |
| 10 | 156.25 | 6.4 μs | 3.2 μs | 16 μs |
| 5 | 78.125 | 12.8 μs | 6.4 μs | 32 μs |
Ссылки
[1] Станд. IEEE 802.11™-2012 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования.
