Восстановите информацию о L-SIG, переданную в шумном 2x2 канал MIMO, и вычислите количество битовых ошибок, существующих в полученных информационных битах.

Установите полосу пропускания канала и частоту дискретизации.

chanBW = 'CBW40';
fs = 40e6;

Создайте соответствие объекта настройки VHT 40 МГц 2x2 канал MIMO.

vht = wlanVHTConfig( ...
    'ChannelBandwidth',chanBW, ...
    'NumTransmitAntennas',2, ...
    'NumSpaceTimeStreams',2);

Сгенерируйте сигналы поля L-LTF и L-SIG.

txLLTF = wlanLLTF(vht);
[txLSIG,txLSIGData] = wlanLSIG(vht);

Создайте 2x2 канал TGac и канал AWGN с дБ SNR=10.

tgacChan = wlanTGacChannel('SampleRate',fs,'ChannelBandwidth',chanBW, ...
    'NumTransmitAntennas',2,'NumReceiveAntennas',2);

chNoise = comm.AWGNChannel('NoiseMethod','Signal to noise ratio (SNR)',...
    'SNR',10);

Передайте сигналы через шумное 2x2 многопутевой исчезающий канал.

rxLLTF = chNoise(tgacChan(txLLTF));
rxLSIG = chNoise(tgacChan(txLSIG));

Добавьте дополнительный белый шум, соответствующий приемнику с шумовой фигурой на 9 дБ. Шумовое отклонение равно k*T*B*F, где k является константой Больцманна, T является температурой окружающей среды, B является полосой пропускания канала (частота дискретизации), и F является фигурой шума приемника.

nVar = 10^((-228.6+10*log10(290) + 10*log10(fs) + 9 )/10);
rxNoise = comm.AWGNChannel('NoiseMethod','Variance','Variance',nVar);

rxLLTF = rxNoise(rxLLTF);
rxLSIG = rxNoise(rxLSIG);

Выполните оценку канала на основе L-LTF.

demodLLTF = wlanLLTFDemodulate(rxLLTF,chanBW,1);
chanEst = wlanLLTFChannelEstimate(demodLLTF,chanBW);

Восстановите биты информации о L-SIG.

rxLSIGData = wlanLSIGRecover(rxLSIG,chanEst,0.1,chanBW);

Проверьте, что нет никаких битовых ошибок в восстановленных данных L-SIG.

numErrors = biterr(txLSIGData,rxLSIGData)

numErrors = 0

Восстановите информацию о L-SIG с помощью обеспечивающего нуль алгоритма эквалайзера. Вычислите количество битовых ошибок в принятых данных.

Создайте объект настройки HT.

cfgHT = wlanHTConfig;

Сгенерируйте поле L-SIG и передайте его через канал AWGN.

[txLSIG,txLSIGData] = wlanLSIG(cfgHT);
rxSIG = awgn(txLSIG,20);

Восстановите поле L-SIG с помощью обеспечивающего нуль алгоритма. Оценка канала является вектором из единиц, потому что исчезновение не было введено.

chEst = ones(52,1);
noiseVarEst = 0.1;
rxLSIGData = wlanLSIGRecover(rxSIG,chEst,noiseVarEst,'CBW20','EqualizationMethod','ZF');

Проверьте, что нет никаких битовых ошибок в восстановленных данных L-SIG.

numErrors = biterr(txLSIGData,rxLSIGData)

numErrors = 0

Восстановите поле L-SIG rom канал, который вводит фиксированную фазу и смещение частоты.

Создайте соответствие объекта настройки VHT каналу SISO на 160 МГц. Сгенерируйте переданное поле L-SIG.

cfgVHT = wlanVHTConfig('ChannelBandwidth','CBW160');
txLSIG = wlanLSIG(cfgVHT);

Чтобы ввести 45 смещений фазы степени и смещение частоты на 100 Гц, создайте фазу и Системный объект смещения частоты.

pfOffset = comm.PhaseFrequencyOffset('SampleRate',160e6,'PhaseOffset',45, ...
    'FrequencyOffset',100);

Введите фазу и смещения частоты к переданному полю L-SIG, затем передайте его через канал AWGN.

rxSIG = awgn(pfOffset(txLSIG),20);

Восстановите биты информации о L-SIG, состояние проверки отказа и компенсируемые символы, отключив отслеживание экспериментального этапа.

chEst = ones(416,1);
noiseVarEst = 0.01;
[recBits,failCheck,eqSym] = wlanLSIGRecover(rxSIG,chEst,noiseVarEst,'CBW160','PilotPhaseTracking','None');

Проверьте, что L-SIG передал проверки отказа.

disp(failCheck)

   0

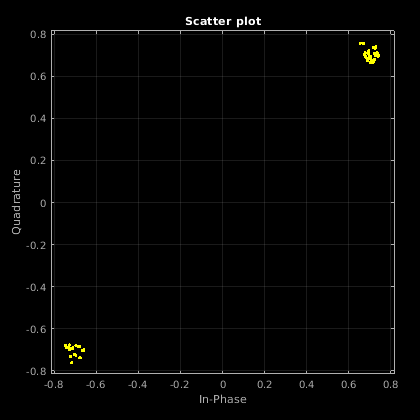

Визуализируйте фазу, возмещенную путем графического вывода компенсируемых символов.

scatterplot(eqSym)
grid
