Обнаружьте полученный 802.11n™ пакет в отношении сигнал-шум (SNR) 20 дБ.

Создайте объект настройки HT и объект канала TGn. Сгенерируйте форму волны передачи.

cfgHT = wlanHTConfig;
tgn = wlanTGnChannel('LargeScaleFadingEffect','None');
txWaveform = wlanWaveformGenerator([1;0;0;1],cfgHT);

Передайте форму волны через канал TGn с ОСШ 20 дБ. Обнаружьте запуск пакета.

snr = 20;
fadedSig = tgn(txWaveform);
rxWaveform = awgn(fadedSig,snr,0);
startOffset = wlanPacketDetect(rxWaveform,cfgHT.ChannelBandwidth)

startOffset = 1

Обнаружьте полученный 802.11ac™ пакет, который был задержан. Задайте смещение 25, чтобы начать процесс автокорреляции.

Создайте настройку VHT, возражают и генерируют форму волны передачи.

cfgVHT = wlanVHTConfig;

txWaveform = wlanWaveformGenerator([1;0;0;1],cfgVHT,...
    'WindowTransitionTime',0);

Задержите сигнал путем добавления нулей в запуске. Задайте смещение 25 в течение начала обработки автокорреляции. Обнаружьте запуск пакета.

rxWaveform = [zeros(100,1);txWaveform];
offset = 25;
startOffset = wlanPacketDetect(rxWaveform,cfgVHT.ChannelBandwidth,offset)

startOffset = 48

Вычислите обнаруженный пакет, возмещенный путем добавления возвращенного startOffset и вход offset. Это крупное приближение смещения запуска пакет полезно для определения, где начать автокорреляцию для первого пакета и для последующих пакетов, когда мультипакетная форма волны передается.

pktOffset = offset + startOffset

pktOffset = 73

Обнаружьте полученный 802.11a™ пакет, который был задержан. Никакие ухудшения канала не добавляются. Установите входное смещение к 5 и используйте порог, устанавливающий очень близко к 1.

Создайте объект настройки non-HT. Сгенерируйте форму волны передачи.

cfgNonHT = wlanNonHTConfig;

txWaveform = wlanWaveformGenerator([1;0;0;1],cfgNonHT,...
    'WindowTransitionTime',0);

Задержите сигнал путем добавления нулей в запуске. Установите начальное смещение 5 и порог очень близко к 1. Обнаружьте задержанный пакет.

rxWaveform = [zeros(20,1);txWaveform];

offset = 5;
threshold = 1-10*eps;
startOffset = wlanPacketDetect(rxWaveform,...
    cfgNonHT.ChannelBandwidth,offset,threshold)

startOffset = 15

Вычислите обнаруженный пакет, возмещенный путем добавления возвращенного startOffset и вход offset.

totalOffset = offset + startOffset

totalOffset = 20

Возвратите статистику решения формы волны WLAN, которая состоит из пять 802.11a пакеты.

Создайте объект настройки non-HT и форму волны с пятью пакетами. Задержите форму волны 4 000 выборок.

cfgNonHT = wlanNonHTConfig;
txWaveform = wlanWaveformGenerator([1;0;0;1],cfgNonHT, ...
    'NumPackets',5,'IdleTime',20e-6);
rxWaveform = [zeros(4000,1);txWaveform];

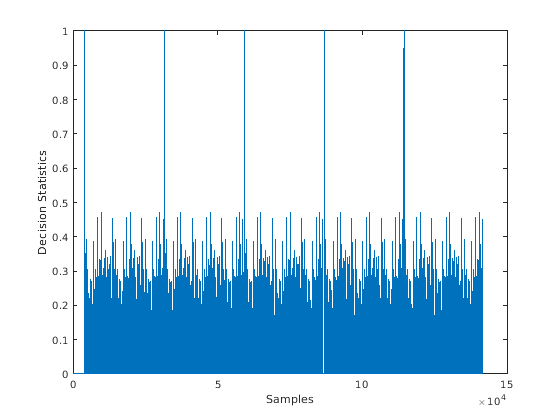

Сгенерируйте и постройте пакетную статистику решения для формы волны. Статистические данные решения показывают пять peaks, которые соответствуют первой выборке каждого обнаруженного пакета.

offset = 0;
threshold = 1;
[startOffset,M] = wlanPacketDetect(rxWaveform,cfgNonHT.ChannelBandwidth,...
    offset,threshold);
plot(M)
xlabel('Samples')
ylabel('Decision Statistics')
