Найдите ссылочные символы схемы созвездия
refSym = wlanReferenceSymbols(cfg,userNumber)userNumber в многопользовательской передаче (MU), заданной объектом cfg настройки MU.

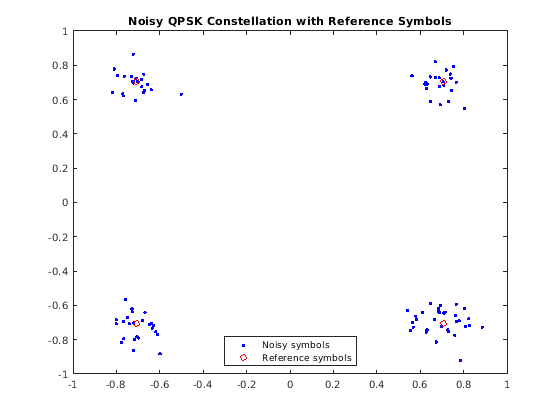

Прекрасные ссылочные символы для схемы модуляции квадратурного манипулирования сдвига фазы (QPSK) и графика получившееся созвездие.
Сгенерируйте шумные символы QPSK.
sym = awgn(qammod(randi([0 3],100,1),4)/sqrt(2),20);
Найдите ссылочные символы.
refSym = wlanReferenceSymbols('QPSK');Постройте схему созвездия.
figure; plot(sym,'b.'); hold on; plot(refSym,'ro'); title('Noisy QPSK Constellation with Reference Symbols'); legend('Noisy symbols','Reference symbols','Location','South');
Найдите ссылочные символы для выбранной схемы модуляции и против часовой стрелки вращения.

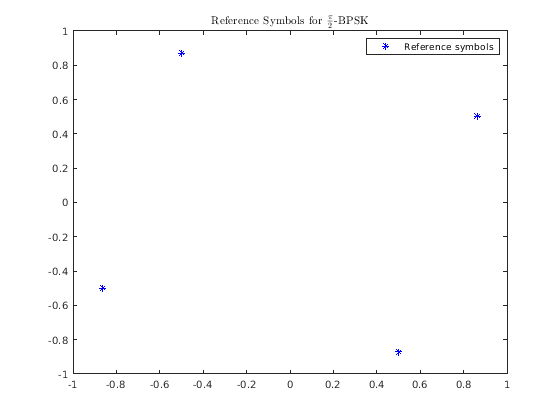

Ссылочные символы для BPSK
Задайте a - Схема модуляции BPSK и против часовой стрелки вращение .
mod = 'pi/2-BPSK';
phase = pi/6;Найдите ссылочные символы для выбранной модуляции и вращения.
refSym = wlanReferenceSymbols(mod,phase);
Отобразите ссылочные символы на схеме созвездия.
figure; plot(refSym,'b*'); hold on; title('Reference Symbols for $\frac{\pi}{2}$-BPSK','Interpreter','latex'); legend('Reference symbols');

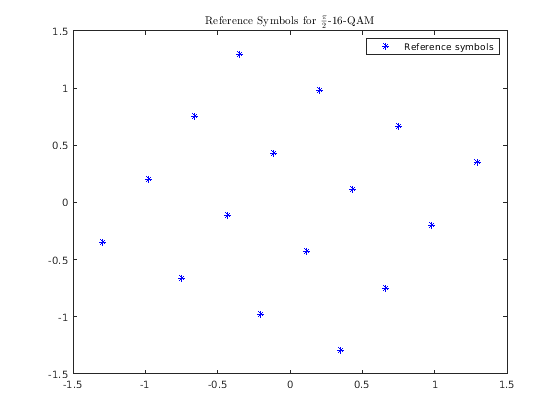

Ссылочные символы для - 16-QAM
Задайте a - 16-QAM схема модуляции и против часовой стрелки вращение .
mod = 'pi/2-16QAM';
phase = pi/3;Найдите ссылочные символы для выбранной модуляции и вращения.
refSym = wlanReferenceSymbols(mod,phase);
Отобразите ссылочные символы на схеме созвездия.
figure; plot(refSym,'b*'); hold on; title('Reference Symbols for $\frac{\pi}{2}$-16-QAM','Interpreter','latex'); legend('Reference symbols');

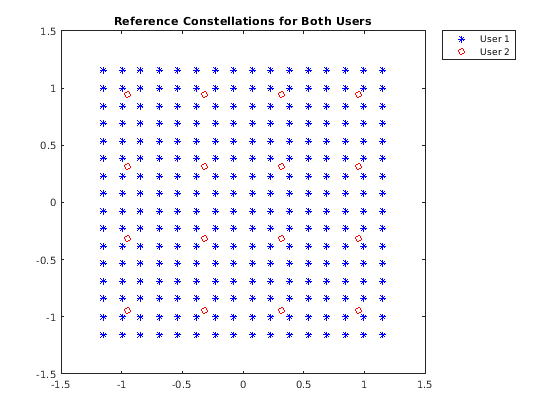

Постройте ссылочное созвездие для пользователя в очень высокопроизводительном (VHT) многопользовательская настройка.
Создайте объект настройки VHT-формата, установив полосу пропускания канала, количество пользователей, идентификатора группы, количества передающих антенн, количества пространственно-временных потоков и модуляции и кодируя схемы.
cfg = wlanVHTConfig('ChannelBandwidth','CBW20','NumUsers',2,'GroupID',2, ... 'NumTransmitAntennas',2,'NumSpaceTimeStreams',[1 1],'MCS',[8 4]);
Найдите ссылочные символы для обоих пользователей и постройте созвездия.
refSym1 = wlanReferenceSymbols(cfg,1); refSym2 = wlanReferenceSymbols(cfg,2); figure; plot(refSym1,'b*'); hold on plot(refSym2,'ro'); title('Reference Constellations for Both Users') legend('User 1','User 2','Location','bestoutside');
