wlanWaveformGenerator

Сгенерируйте форму волны WLAN

Синтаксис

waveform = wlanWaveformGenerator(bits,cfg)

waveform = wlanWaveformGenerator(bits,cfg,Name,Value)

Описание

waveform = wlanWaveformGenerator(bits,cfg) генерирует форму волны для bits, заданные информационные биты и cfg, физический уровень (PHY) настройка формата. Для получения дополнительной информации смотрите Формат IEEE 802.11 PPDU.

пример

waveform = wlanWaveformGenerator(bits,cfg,Name,Value) задает дополнительные опции с помощью одного или нескольких аргументов пары "имя-значение".

Примеры

свернуть все

Сгенерируйте форму волны Тбайта HE

Скрипт Open Live Script

Сконфигурируйте и сгенерируйте форму волны WLAN, содержащую пакет восходящего канала Тбайта HE.

Создайте объект настройки для передачи восходящего канала Тбайта HE WLAN.

cfgHETB = wlanHETBConfig;

Получите длину PSDU, в байтах, от объекта настройки при помощи getPSDULength объектная функция.

psduLength = getPSDULength(cfgHETB);

Сгенерируйте PSDU соответствующей длины.

psdu = randi([0 1],8*psduLength,1);

Сгенерируйте и постройте форму волны.

waveform = wlanWaveformGenerator(psdu,cfgHETB);
figure;
plot(abs(waveform));
title('HE TB Waveform');
xlabel('Time (nanoseconds)');
ylabel('Amplitude');

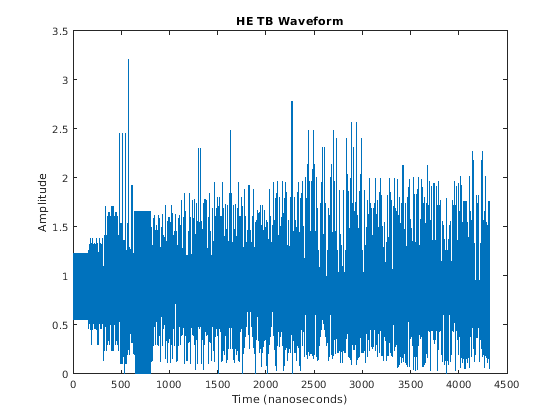

Figure contains an axes object. The axes object with title HE TB Waveform contains an object of type line.

Сгенерируйте форму волны VHT

Скрипт Open Live Script

Сгенерируйте сигнал временной области для 802.11ac передача VHT с одним пакетом.

Создайте объект настройки VHT. Присвойте две передающих антенны и два пространственных потока, и отключите пространственно-временное блочное кодирование (STBC). Установите modulaltion и схему кодирования к 1, который присваивает модуляцию QPSK и 1/2 схему кодирования уровня на 802,11 стандарта. Определите номер байтов в дополнении A-MPDU pre-EOF, APEPLength, к 1024.

cfg = wlanVHTConfig('NumTransmitAntennas',2,'NumSpaceTimeStreams',2,'STBC',0,'MCS',1,'APEPLength',1024);

Сгенерируйте форму волны передачи.

bits = [1;0;0;1];
txWaveform = wlanWaveformGenerator(bits,cfg);

Продемонстрируйте сжатие SIGB в HE формы волны МУ

Скрипт Open Live Script

HE настройка MU-MIMO со сжатием SIGB

Сгенерируйте полный HE полосы пропускания настройка MU-MIMO в полосе пропускания на 20 МГц со сжатием SIGB. Все три пользователя находятся на сингле, довольном канал, который включает только пользовательские полевые биты.

cfgHE = wlanHEMUConfig(194);
cfgHE.NumTransmitAntennas = 3;

Создайте данные PSDU для всех пользователей.

psdu = cell(1,numel(cfgHE.User));
psduLength = getPSDULength(cfgHE);
for j = 1:numel(cfgHE.User)
    psdu = randi([0 1],psduLength(j)*8,1,'int8');
end

Сгенерируйте и постройте форму волны.

y = wlanWaveformGenerator(psdu,cfgHE);
plot(abs(y))

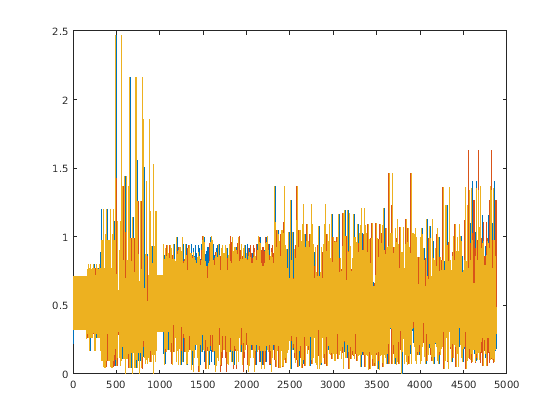

Figure contains an axes object. The axes object contains 3 objects of type line.

Сгенерируйте полный HE полосы пропускания форма волны MU-MIMO в полосе пропускания на 80 МГц со сжатием SIGB. Канал содержимого HE-SIG-B 1 имеет четырех пользователей. Канал содержимого HE-SIG-B 2 имеет трех пользователей.

cfgHE = wlanHEMUConfig(214);
cfgHE.NumTransmitAntennas = 7;

Создайте данные PSDU для всех пользователей.

psdu = cell(1,numel(cfgHE.User));
psduLength = getPSDULength(cfgHE);
for j = 1:numel(cfgHE.User)
    psdu = randi([0 1],psduLength(j)*8,1,'int8');
end

Сгенерируйте и постройте форму волны.

y = wlanWaveformGenerator(psdu,cfgHE);
plot(abs(y));

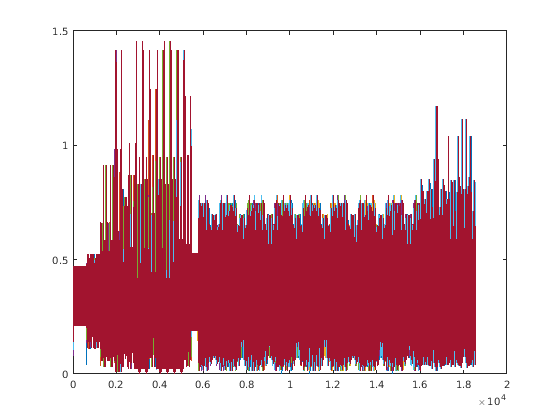

Figure contains an axes object. The axes object contains 7 objects of type line.

HE настройка MU-MIMO без сжатия SIGB

Сгенерируйте полный HE полосы пропускания настройка MU-MIMO в полосе пропускания на 20 МГц без сжатия SIGB. Все три пользователя находятся на сингле, довольном канал, который включает и распространенный и пользовательские полевые биты.

cfgHE = wlanHEMUConfig(194);
cfgHE.SIGBCompression = false;
cfgHE.NumTransmitAntennas = 3;

Создайте данные PSDU для всех пользователей.

psdu = cell(1,numel(cfgHE.User));
psduLength = getPSDULength(cfgHE);
for j = 1:numel(cfgHE.User)
    psdu = randi([0 1],psduLength(j)*8,1,'int8');
end

Сгенерируйте и постройте форму волны.

y = wlanWaveformGenerator(psdu,cfgHE);
plot(abs(y))

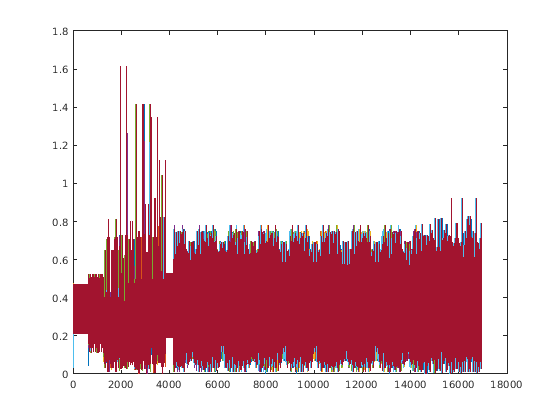

Figure contains an axes object. The axes object contains 3 objects of type line.

Сгенерируйте HE на 80 МГц форма волны МУ для шести пользователей без сжатия SIGB. Канал содержимого HE-SIG-B 1 имеет четырех пользователей. Канал содержимого HE-SIG-B 2 имеет двух пользователей.

cfgHE = wlanHEMUConfig([202 114 192 193]);
cfgHE.NumTransmitAntennas = 6;
for i = 1:numel(cfgHE.RU)
    cfgHE.RU{i}.SpatialMapping = 'Fourier';
end

Создайте данные PSDU для всех пользователей.

psdu = cell(1,numel(cfgHE.User));
psduLength = getPSDULength(cfgHE);
for j = 1:numel(cfgHE.User)
    psdu = randi([0 1],psduLength(j)*8,1,'int8');
end

Сгенерируйте и постройте форму волны.

y = wlanWaveformGenerator(psdu,cfgHE);
plot(abs(y));

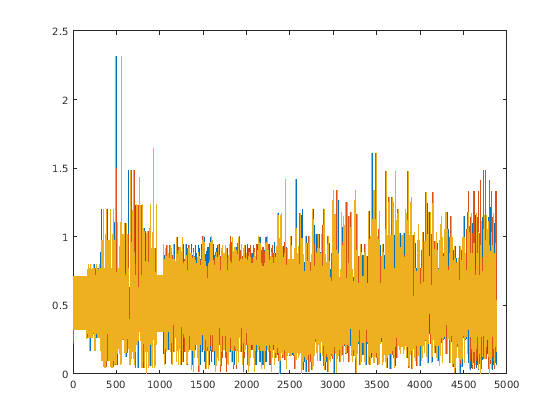

Figure contains an axes object. The axes object contains 6 objects of type line.

Сгенерируйте полный HE полосы пропускания форма волны MU-MIMO в полосе пропускания на 80 МГц без сжатия SIGB. Канал содержимого HE-SIG-B 1 имеет семь пользователей. Канал содержимого HE-SIG-B 2 имеет нулевых пользователей.

cfgHE = wlanHEMUConfig([214 115 115 115]);
cfgHE.NumTransmitAntennas = 7;

Создайте данные PSDU для всех пользователей.

psdu = cell(1,numel(cfgHE.User));
psduLength = getPSDULength(cfgHE);
for j = 1:numel(cfgHE.User)
    psdu = randi([0 1],psduLength(j)*8,1,'int8');
end

Сгенерируйте и постройте форму волны.

y = wlanWaveformGenerator(psdu,cfgHE);
plot(abs(y))

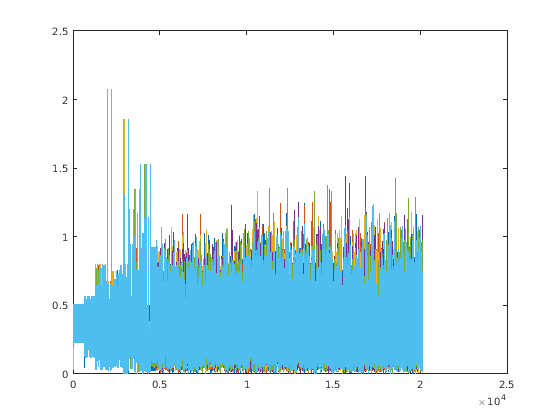

Figure contains an axes object. The axes object contains 7 objects of type line.

Сгенерируйте форму волны VHT со случайным состоянием скремблера

Скрипт Open Live Script

Сгенерируйте сигнал временной области для 802.11ac передача VHT с пятью пакетами и период неактивности с 30 микросекундами между пакетами. Используйте случайное начальное состояние скремблера для каждого пакета.

Создайте настройку VHT, возражают и подтверждают полосу пропускания канала для масштабирования оси X графика.

cfg = wlanVHTConfig;
disp(cfg.ChannelBandwidth)

CBW80

Сгенерируйте и постройте форму волны. Отобразите время в микросекундах на оси X.

numPkts = 5;
bits = [1;0;0;1];
scramInit = randi([1 127],numPkts,1);
txWaveform = wlanWaveformGenerator(bits,cfg,'NumPackets',numPkts,'IdleTime',30e-6,'ScramblerInitialization',scramInit);
time = [0:length(txWaveform)-1]/80e-6;
plot(time,abs(txWaveform));
title('Five Packets Separated by 30-Microsecond Idle Periods');
xlabel ('Time (microseconds)');
ylabel('Amplitude');

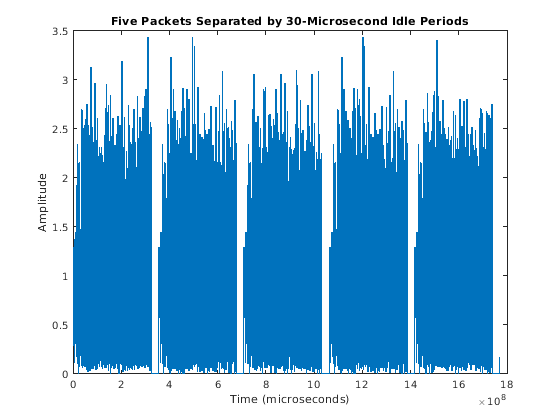

Figure contains an axes object. The axes object with title Five Packets Separated by 30-Microsecond Idle Periods contains an object of type line.

Входные параметры

свернуть все

`bits` — Информационные биты
0 | 1 | вектор с бинарным знаком | массив ячеек | векторный массив ячеек

Информационные биты для отдельного пользователя, включая любое дополнение MAC, представляющее несколько, конкатенировали PSDUs в виде одного из этих значений.

0 или 1.
Вектор с бинарным знаком.
Один за другим ячейка, содержащая скаляр с бинарным знаком или вектор – заданные биты применяются ко всем пользователям.
Векторный массив ячеек скаляров с бинарным знаком или векторов – Каждый элемент применяется к каждому пользователю соответственно. Длина этого массива ячеек должна быть равна количеству пользователей. Для каждого пользователя, если количество битов, требуемых через все пакеты генерации, превышает длину вектора если, функциональные циклы прикладной битовый вектор. Цикличное выполнение на битах позволяет вам задавать короткий шаблон, например, [1;0;0;1], это повторяется как вход к PSDU, кодирующему через пакеты и пользователей. В каждой пакетной генерации, для k th пользователь, k th элемент PSDULength свойство cfg введите указывает на количество байтов данных, взятых из его потока. Чтобы вычислить количество битов, умножьте PSDULength 8.

Внутренне, функциональные циклы этот вход, чтобы сгенерировать конкретное количество пакетов. PSDULength свойство cfg введите задает количество битов данных, взятых из потока битов для каждого сгенерированного пакета передачи. 'NumPackets' введите задает количество пакетов, чтобы сгенерировать.

Пример: [1 1 0 1 0 1 1]

Типы данных: double | int8

`cfg` — Настройка формата пакета
`wlanHEMUConfig` возразите | `wlanHESUConfig` возразите | `wlanHETBConfig` возразите | `wlanWURConfig` возразите | `wlanDMGConfig` возразите | `wlanS1GConfig` возразите | `wlanVHTConfig` возразите | `wlanHTConfig` возразите | `wlanNonHTConfig` объект

Настройка формата пакета в виде одного из этих объектов: wlanHEMUConfig, wlanHESUConfig, wlanHETBConfig, wlanWURConfig, wlanDMGConfig, wlanS1GConfig, wlanVHTConfig, wlanHTConfig, или wlanNonHTConfig. Тип объекта, который вы задаете, определяет IEEE^® 802.11™ формат сгенерированной формы волны.

Свойства объекта настройки формата пакета определяют скорость передачи данных и длину PSDU сгенерированного PPDUs.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'NumPackets',21,'ScramblerInitialization',[52,17]

`NumPackets` — Количество пакетов
1 (значение по умолчанию) | положительное целое число

Количество пакетов, чтобы сгенерировать в одном вызове функции в виде положительного целого числа.

Типы данных: double

`IdleTime` — Время простоя добавляется после каждого пакета
0 (значение по умолчанию) | неотрицательный скаляр

Время простоя, в секундах, добавленных после каждого пакета в виде неотрицательного скаляра. За исключением значения по умолчанию, этот вход должен быть больше или быть равен:

1e-6 для формата DMG
2e-6 для всех других форматов

Пример: 2e-5

Типы данных: double

`OversamplingFactor` — Сверхдискретизация фактора
1 (значение по умолчанию) | скаляр, больше, чем или равный 1

Сверхдискретизация фактора в виде скаляра, больше, чем или равный 1. Сверхдискретизированная длина циклического префикса должна быть целым числом выборок. для получения дополнительной информации о сверхдискретизации, смотрите Основанную на БПФ Сверхдискретизацию.

Зависимости

Этот аргумент применяется только для HE, WUR, VHT, HT, non-HT, S1G и non-HT OFDM форматы.

`ScramblerInitialization` — Начальное состояние скремблера или начальная псевдослучайная последовательность скремблера
93 (значение по умолчанию) | целое число в интервале [1, 127] | матрица целых чисел в интервале [1, 127]

Начальное состояние скремблера или начальная псевдослучайная последовательность скремблера для каждого сгенерированного пакета и каждого пользователя в виде одного из этих значений.

Целое число в интервале [1, 127] — Этот вход представляет начальное состояние скремблера для всех пакетов и пользователей в HE, S1G, VHT, и формах волны HT и non-HT OFDM формы волны с отключенной сигнализацией полосы пропускания. Для многопользовательского и мультипакетных форм волны, функция использует значение, которое вы задаете для всех пакетов и пользователей. Значение по умолчанию, 93, состояние в качестве примера в Разделе I 1.5.2 [2]. Для получения дополнительной информации смотрите Инициализацию Скремблера.

Целое число в интервале [min, max] — Этот вход представляет начальную псевдослучайную последовательность скремблера передачи non-HT с сигнализацией полосы пропускания, включенной, описанной в Таблице 17-7 [2]. Если вы не задаете этот вход, функция использует N _B старшие значащие биты значения по умолчанию, 93. Значения min, max и N _B зависят от значений BandwidthOperation и ChannelBandwidth свойства cfg введите согласно этой таблице.

Значение `cfg.BandwidthOperation`	Значение `cfg.ChannelBandwidth`	Значение min	Значение max	Значение N _B
`'Absent'`	`'CBW20'`	1	31	5
`'Absent'`	`'CBW5'`, `'CBW10'`, `'CBW40'`, `'CBW80'`, или `'CBW160'`	0	31	5
`'Static'` или `'Dynamic'`	`'CBW20'`	1	15	4
`'Static'` или `'Dynamic'`	`'CBW5'`, `'CBW10'`, `'CBW40'`, `'CBW80'`, или `'CBW160'`	0	15	4

Матрица A целых чисел в интервале [1, 127], размера N _P-by-NUsers — Каждый элемент представляет начальное состояние скремблера для каждого пакета и для каждого пользователя в VHT, S1G и HE многопользовательские (MU) формы волны, включающие несколько пакетов. Каждый столбец задает начальные состояния для отдельного пользователя. Можно задать до восьми столбцов для HE формы волны МУ или до четырех столбцов для VHT, S1G. Если вы задаете отдельный столбец, функция использует те же начальные состояния для всех пользователей. Каждая строка представляет начальное состояние каждого пакета, чтобы сгенерировать. Матрица A с несколькими строками позволяет вам использовать различное начальное состояние на пакет, где первая строка содержит начальное состояние первого пакета. Если количество пакетов, чтобы сгенерировать превышает количество строк матрицы если, функциональные циклы строки внутренне.
- N _P является количеством пакетов.
- _{Пользователи} N являются количеством пользователей.

Для передач DMG, задавая этот аргумент заменяет значение ScramblerInitialization свойство wlanDMGConfig объект настройки.

Пример: [3 56 120]

Зависимости

Этот аргумент не допустим для WUR и DSSS non-HT форматы.

Типы данных: double | int8

`WindowTransitionTime` — Длительность перехода окна
неотрицательный скаляр

Длительность, в секундах, перехода окна применилась к каждому символу OFDM в виде неотрицательного скаляра. Функция не применяет работу с окнами, если вы задаете этот вход как 0. Эта таблица показывает значения по умолчанию и максимальные значения, разрешенные для каждого формата, типа защитного интервала и полосы пропускания канала.

Формат	Пропускная способность	Разрешенный `WindowTransitionTime` секунды
		Значение по умолчанию	Максимальное значение	Максимальное разрешенное значение на основе длительности защитного интервала
		Значение по умолчанию	Максимальное значение	3.2 µs	1.6 µs	0.8 µs (Долго)	0.4 µs (Короткий)
SU HE, HE МУ и Тбайт HE	20, 40, 80, или 160 МГц	`1.0e-07`	Не применяется	`6.4e-06`	`3.2e-06`	`1.6e-06`	Не применяется
VHT	20, 40, 80, или 160 МГц	`1.0e-07`	Не применяется	Не применяется	Не применяется	`1.6e-06`	`8.0e-07`
HT-mixed	20 или 40 МГц	`1.0e-07`	Не применяется	Не применяется	Не применяется	`1.6e-06`	`8.0e-07`
non-HT	20, 40, 80, или 160 МГц	`1.0e-07`	Не применяется	Не применяется	Не применяется	`1.6e-06`	Не применяется
	10 МГц	`1.0e-07`	Не применяется	Не применяется	Не применяется	`3.2e-06`	Не применяется
	5 МГц	`1.0e-07`	Не применяется	Не применяется	Не применяется	`6.4e-06`	Не применяется
WUR	20, 40, 80 МГц	`1.0e-07`	Не применяется	Не применяется	Не применяется	Не применяется	Не применяется
DMG	2 640 МГц	`6.0606e-09` (= `16/2640e6`)	`9.6969e-08` (= `256/2640e6`)	Не применяется	Не применяется	Не применяется	Не применяется
S1G	1, 2, 4, 8, или 16 МГц	`1.0e-07`	Не применяется	Не применяется	Не применяется	`1.6e-05`	`8.0e-06`

Типы данных: double

Выходные аргументы

свернуть все

`waveform` — Форма волны Packetized
матрица

Форма волны Packetized, возвращенная как матрица _S-by-NT N. N _S является количеством выборок временного интервала, и N _T является количеством передающих антенн. waveform содержит один или несколько пакетов того же формата PPDU. Каждый пакет может содержать различные информационные биты. Включите пакетную работу с окнами формы волны путем установки WindowTransitionTime введите к положительному значению. Работа с окнами включена по умолчанию.

Для получения дополнительной информации смотрите Частоту дискретизации Формы волны, Работу с окнами Символа OFDM и Цикличное выполнение Формы волны.

Типы данных: double
Поддержка комплексного числа: Да

Больше о

свернуть все

IEEE 802.11 Формат PPDU

Поддерживаемые форматы IEEE 802.11 PPDU, заданные для передачи, включают HE, WUR, VHT, HT, non-HT, S1G и DMG. Для всех форматов структура поля PPDU включает фрагменты данных и преамбула. Для подробного описания пакетных структур для различных поддерживаемых форматов смотрите Структуру WLAN PPDU.

Частота дискретизации формы волны

При выходе этой функции сгенерированная форма волны имеет частоту дискретизации, равную полосе пропускания канала.

Для всего HE, VHT, HT и формата non-HT модуляция OFDM, полоса пропускания канала сконфигурирована через ChannelBandwidth свойство объекта настройки формата.

Для схем модуляции формата DMG полоса пропускания канала всегда - 2 640 МГц, и интервал канала всегда - 2 160 МГц. Эти значения заданы в разделах 20.3.4 и E.1 [2], соответственно.

Для формата non-HT схема модуляции DSSS производящий микросхемы уровень всегда - 11 МГц, как задано в разделе 16.1.1 из [2].

Эта таблица показывает частоты дискретизации формы волны, сопоставленные со стандартным интервалом канала для каждого формата настройки до фильтрации.

Объект настройки	Тип модуляции	`ChannelBandwidth` Значение свойства	Разрядка канала (МГц)	Частота дискретизации (МГц) (F _S, F _C)
`wlanHEMUConfig`, `wlanHESUConfig`, и `wlanHETBConfig`	OFDMA	`'CBW20'`	20	F _S = 20
		`'CBW40'`	40	F _S = 40
		`'CBW80'`	80	F _S = 80
		`'CBW160'`	160	F _S = 160
`wlanVHTConfig`	OFDM	`'CBW20'`	20	F _S = 20
		`'CBW40'`	40	F _S = 40
		`'CBW80'`	80	F _S = 80
		`'CBW160'`	160	F _S = 160
`wlanHTConfig`	OFDM	`'CBW20'`	20	F _S = 20
`wlanHTConfig`	OFDM	`'CBW40'`	40	F _S = 40
`wlanNonHTConfig`	DSSS/CCK	Не применяется	11	F _C = 11
	OFDM	`'CBW5'`	5	F _S = 5
		`'CBW10'`	10	F _S = 10
		`'CBW20'`	20	F _S = 20
		`'CBW40'`	40	F _S = 40
		`'CBW80'`	80	F _S = 80
		`'CBW160`	160	F _S = 160
`wlanWURConfig`	OFDM	`'CBW20'`	20	F _S = 20
		`'CBW40'`	40	F _S = 40
		`'CBW80'`	80	F _S = 20
`wlanDMGConfig`	Управляйте PHY	Для DMG полоса пропускания канала фиксируется на уровне 2 640 МГц.	2160	F _C = ⅔ F _S = 1760
	SC			F _C = ⅔ F _S = 1760
	OFDM			F _S = 2640
`wlanS1GConfig`	OFDM	`'CBW1'`	1	F _S = 1
		`'CBW2'`	2	F _S = 2
		`'CBW4'`	4	F _S = 4
		`'CBW8'`	8	F _S = 8
		`'CBW16'`	16	F _S = 16
F _S является частотой дискретизации OFDM. F _C является уровнем чипа для одно несущей, управление PHY, DSSS и модуляции CCK.

Работа с окнами символа OFDM

OFDM естественно предоставляет себя обработке с преобразованиями Фурье. Отрицательный побочный эффект использования ОБПФ к процессу символы OFDM является получившимися разрывами ребра символа. Эти разрывы вызывают внеполосную эмиссию в области перехода между последовательными символами OFDM. Чтобы сглаживать разрыв между символами и уменьшать межсимвол внеполосная эмиссия, можно использовать wlanWaveformGenerator функция, чтобы применить работу с окнами символа OFDM. Чтобы применить работу с окнами, установите WindowTransitionTime введите к положительному значению.

Когда работа с окнами применяется, функция добавляет области перехода в начальное и конечное ребро символа OFDM. Работа с окнами расширяет длину символа OFDM WindowTransitionTime (_TR T).

Расширенная форма волны является оконной pointwise умножением во временном интервале, с помощью этой функции работы с окнами, заданной в разделе 17.3.2.5 из [2]:

$w_{T} (t) = {\begin{array}{l} \sin^{2} [\frac{π}{2} (\frac{1}{2} + \frac{t}{T_{TR}})] & если t \in [- \frac{T_{TR}}{2}, \frac{T_{TR}}{2}], \\ 1 & если t \in [\frac{T_{TR}}{2}, T - \frac{T_{TR}}{2}], \\ \sin^{2} [\frac{π}{2} (\frac{1}{2} + \frac{t}{T_{TR}})] & если t \in [T - \frac{T_{TR}}{2}, T + \frac{T_{TR}}{2}] . \end{array}$

Функция работы с окнами применяется по начальному и конечному фрагменту символа OFDM:

– _TR/2 T к T _TR/2
– _TR/2 T – T к T + T _TR/2

После того, как работа с окнами применяется к каждому символу, pointwise сложение используется, чтобы объединить перекрытые области между последовательными символами OFDM. А именно, запаздывающие выборки плеча в конце символа OFDM 1 (T – T _TR/2 к T + T _TR/2) добавляются к ведущим выборкам плеча в начале символа OFDM 2 (–TTR/2 к T _TR/2).

Сглаживание перекрытия между последовательными символами OFDM этим способом сокращает внеполосные выбросы. Функция применяет работу с окнами символа OFDM между:

Каждый символ OFDM в пакете
Последовательные пакеты в форме волны, считая время простоя IdleTime между пакетами, заданными 'IdleTime' входной параметр
Последнее и первый пакет сгенерированной формы волны

Работа с окнами пакеты формата DMG

Для формата DMG работа с окнами применяется только к пакетам, переданным с помощью OFDM PHY, и применяется только к модулируемым символам OFDM. Для OFDM PHY только заголовок и символы данных являются модулируемым OFDM. Преамбула (STF и CEF) и учебные поля является одной модулируемой несущей и не является оконной. Подобно внеполосной эмиссии, испытанной последовательными символами OFDM, как показано здесь, за CEF и первое учебное подполе взимается номинальная стоимость внеполосных выбросов смежного оконного символа OFDM.

Для получения дополнительной информации о как работа с окнами указателей на функцию в течение пакетного времени простоя подряд и для последнего пакета формы волны, смотрите Цикличное выполнение Формы волны.

Цикличное выполнение формы волны

Чтобы произвести непрерывный входной поток, у вас может быть свой цикл кода на форме волны от последнего пакета назад к первому пакету.

Применение работы с окнами к последним и первым символам OFDM сгенерированной формы волны сглаживает переход между последним и первым пакетом формы волны. Когда 'WindowTransitionTime' вход положителен, wlanWaveformGenerator функция применяет работу с окнами символа OFDM.

Когда цикличное выполнение форма волны, последний символ packet_N сопровождается первым символом OFDM packet_1. Если форма волны имеет только один пакет, циклы формы волны от последнего символа OFDM пакета к первому символу OFDM того же пакета.

Когда к работе с окнами применяются последний символ OFDM пакета и первый OFDM следующего пакета, время простоя между пакетными факторами в примененную работу с окнами. Задайте время простоя при помощи 'IdleTime' введите к wlanWaveformGenerator функция.

Если 'IdleTime' 0, функция применяет работу с окнами, как это было бы для последовательных символов OFDM в пакете.
В противном случае, расширенный оконный фрагмент первого символа OFDM в packet_1 (от –TTR/2 до 0–TS), включен в конце формы волны. Этот расширенный оконный фрагмент применяется для цикличного выполнения при вычислении работы с окнами между последним символом OFDM packet_N и первым символом OFDM packet_1. T _S является шагом расчета.

Цикличное выполнение формы волны DMG

Формы волны DMG имеют эти три сценария цикличного выполнения.

Поведение цикличного выполнения для формы волны, состоявшей из пакетов DMG OFDM-PHY без учебных подполей, похоже на общий случай, обрисованный в общих чертах в Цикличном выполнении Формы волны, но первый символ формы волны (и каждый пакет) не является оконным.
- Если 'IdleTime' 0 для формы волны оконный фрагмент (от T до T + T _TR/2) последнего символа данных добавляется к запуску поля STF.
- В противном случае время простоя добавлено в конце оконного фрагмента (после T + T _TR/2) последнего символа OFDM.
То, когда форма волны, состоявшая из пакетов DMG OFDM PHY, включает учебные подполя, никакая работа с окнами не применяется к одно несущей, модулировало символы конец формы волны. Последняя выборка последнего учебного подполя сопровождается первой выборкой STF первого пакета в форме волны.
- Если 'IdleTime' 0 для формы волны нет никакого перекрытия.
- В противном случае, значение 'IdleTime' задает задержку между последней выборкой packet_N и первой выборкой в packet_1.
Когда форма волны состоит из DMG-SC или DMG-управления пакеты PHY, конец формы волны является одной модулируемой несущей, таким образом, никакая работа с окнами не применяется к последнему символу формы волны. Последняя выборка последнего учебного подполя сопровождается первой выборкой STF первого пакета в форме волны.
- Если 'IdleTime' 0 для формы волны нет никакого перекрытия.
- В противном случае, значение 'IdleTime' задает задержку между последней выборкой packet_N и первой выборкой в packet_1.
Примечание
То же поведение цикличного выполнения запрашивает форму волны, состоявшую из пакетов DMG OFDM-PHY с учебными подполями, пакетов DMG-SC PHY или DMG-управления пакеты PHY.

Основанная на БПФ сверхдискретизация

Сигнал oversampled является сигналом, произведенным на частоте, которая выше, чем уровень Найквиста. Сигналы WLAN максимизируют занимаемую полосу при помощи маленьких защитных полос, которые могут создать проблемы для реконструкционных фильтров и фильтров сглаживания. Сверхдискретизация ширины защитной полосы увеличений относительно общей полосы пропускания сигнала, таким образом, увеличение количества отсчетов в сигнале.

Эта функция выполняет сверхдискретизацию при помощи большего ОБПФ и нулевой клавиатуры при генерации формы волны OFDM. Эта схема показывает процесс сверхдискретизации для формы волны OFDM с поднесущими _БПФ N, включающими N _g поднесущие защитной полосы по обе стороны от поднесущих занимаемой полосы N_-Стрит.

Инициализация скремблера

Инициализация скремблера, используемая на данных о передаче, следует за процессом, описанным в Станд. IEEE 802.11-2012, Раздел 18.3.5.5 и Станд. IEEE 802.11ad™-2012, Раздел 21.3.9. Заголовок и поля данных, которые следуют за полем инициализации скремблера (включая дополнительные биты данных) скремблированы XORing каждый бит с длиной 127 периодических последовательностей, сгенерированных полиномиальным S(x) = x⁷+x⁴+1. Октеты PSDU помещаются в небольшой поток и в каждом октете, бит 0 (LSB) является первыми и битными 7 (MSB), является последним. Этот рисунок показывает генерацию последовательности и операцию "исключающее ИЛИ".

Преобразование из целого числа вдребезги использует ориентацию лево-MSB. Например, инициализируя скремблер десятичным 1, биты сопоставляют с этими элементами.

Элемент	X⁷	X⁶	X⁵	X⁴	X³	X²	X¹
Битовое значение	0	0	0	0	0	0	1

Чтобы сгенерировать поток битов, эквивалентный десятичному числу, используйте int2bit функция. Например, для десятичного 1:

int2bit(1,7)'
ans =

     0     0     0     0     0     0     1

Ссылки

[1] IEEE P802.11ax™/D4.1. “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования. Поправка 1: Улучшения для Высокой эффективности WLAN”. Спроектируйте Стандарт для Информационных технологий — Телекоммуникации и обмен информацией между системами. Локальные сети и городские компьютерные сети — Конкретные требования.

[2] Станд. IEEE 802.11-2016 (Версия Станд. IEEE 802.11-2012). “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования”. Стандарт IEEE для Информационных технологий — Телекоммуникации и обмен информацией между системами. Локальные сети и городские компьютерные сети — Конкретные требования.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Объекты

wlanHESUConfig | wlanHEMUConfig | wlanHETBConfig | wlanWURConfig | wlanDMGConfig | wlanVHTConfig | wlanHTConfig | wlanNonHTConfig | wlanS1GConfig

Функции

wlanFieldIndices | getActiveSubchannelIndex | getPSDULength | ruInfo | packetFormat | phyType

Документация

wlanWaveformGenerator

Синтаксис

Описание

Примеры

Сгенерируйте форму волны Тбайта HE

Сгенерируйте форму волны VHT

Продемонстрируйте сжатие SIGB в HE формы волны МУ

Сгенерируйте форму волны VHT со случайным состоянием скремблера

Входные параметры

`bits` — Информационные биты
0 | 1 | вектор с бинарным знаком | массив ячеек | векторный массив ячеек

Аргументы name-value

`NumPackets` — Количество пакетов
1 (значение по умолчанию) | положительное целое число

`IdleTime` — Время простоя добавляется после каждого пакета
0 (значение по умолчанию) | неотрицательный скаляр

`OversamplingFactor` — Сверхдискретизация фактора
1 (значение по умолчанию) | скаляр, больше, чем или равный 1

Зависимости

Зависимости

`WindowTransitionTime` — Длительность перехода окна
неотрицательный скаляр

Выходные аргументы

`waveform` — Форма волны Packetized
матрица

Больше о

IEEE 802.11 Формат PPDU

Частота дискретизации формы волны

Работа с окнами символа OFDM

Цикличное выполнение формы волны

Основанная на БПФ сверхдискретизация

Инициализация скремблера

Ссылки

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Объекты

Функции

Приложения

Темы

Документация WLAN Toolbox

Поддержка

Документация

wlanWaveformGenerator

Синтаксис

Описание

Примеры

Сгенерируйте форму волны Тбайта HE

Сгенерируйте форму волны VHT

Продемонстрируйте сжатие SIGB в HE формы волны МУ

Сгенерируйте форму волны VHT со случайным состоянием скремблера

Входные параметры

bits — Информационные биты0 | 1 | вектор с бинарным знаком | массив ячеек | векторный массив ячеек

Аргументы name-value

NumPackets — Количество пакетов1 (значение по умолчанию) | положительное целое число

IdleTime — Время простоя добавляется после каждого пакета0 (значение по умолчанию) | неотрицательный скаляр

OversamplingFactor — Сверхдискретизация фактора1 (значение по умолчанию) | скаляр, больше, чем или равный 1

Зависимости

Зависимости

WindowTransitionTime — Длительность перехода окна неотрицательный скаляр

Выходные аргументы

waveform — Форма волны Packetized матрица

Больше о

IEEE 802.11 Формат PPDU

Частота дискретизации формы волны

Работа с окнами символа OFDM

Цикличное выполнение формы волны

Основанная на БПФ сверхдискретизация

Инициализация скремблера

Ссылки

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Объекты

Функции

Приложения

Темы

Документация WLAN Toolbox

Поддержка

`bits` — Информационные биты
0 | 1 | вектор с бинарным знаком | массив ячеек | векторный массив ячеек

`NumPackets` — Количество пакетов
1 (значение по умолчанию) | положительное целое число

`IdleTime` — Время простоя добавляется после каждого пакета
0 (значение по умолчанию) | неотрицательный скаляр

`OversamplingFactor` — Сверхдискретизация фактора
1 (значение по умолчанию) | скаляр, больше, чем или равный 1

`WindowTransitionTime` — Длительность перехода окна
неотрицательный скаляр

`waveform` — Форма волны Packetized
матрица

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.
