Постройте график узлов и ссылок, представляющих матрицу смежности
gplot (A, Координаты)
gplot (A, Координаты, LineSpec)
[X, Y] = gplot (A, Координаты)
Функция gplot изображает набор в виде графика координат с помощью матрицы смежности.
gplot(A,Coordinates) строит график графика узлов, заданных в Coordinates согласно n на n матрице смежности A, где n является количеством узлов. Coordinates является n-2 матрицей, где n является количеством узлов, и каждая координатная пара представляет один узел.
gplot(A,Coordinates,LineSpec)LineSpec.
[X,Y] = gplot(A,Coordinates) возвращает NaN - акцентированные векторы X и Y, не генерируя график. Используйте X и Y, чтобы сгенерировать график в более позднее время с помощью plot(X,Y). Чтобы использовать этот синтаксис, Coordinates должен иметь тип, единственный или двойной.

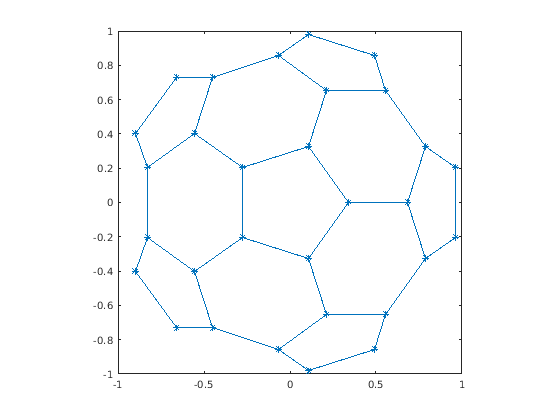

Постройте график половины "Маркерного шара" углеродная молекула, поместив звездочки в каждом узле.
k = 1:30; [B,XY] = bucky; gplot(B(k,k),XY(k,:),'-*') axis square
Для двумерных данных Coordinates(i,:) = [x(i) y(i)] обозначает узел i, и Coordinates(j,:) = [x(j)y(j)] обозначает узел j. Если узел i и узел, j соединяется, A(i,j) или A(j,i), является ненулевым; в противном случае A(i,j) и A(j,i) являются нулем.
LineSpec | диграф | график | разреженный | шпион
