Создайте буфер вокруг точек или строк
polyout = polybuffer(P,'points',d)polyout = polybuffer(P,'lines',d)polyout = polybuffer(P,'lines',d,'JointType',jt)polyout = polybuffer(P,'lines',d,'JointType','miter','MiterLimit',lim)polyout = polybuffer(P,'points',d) polyshape с контурами, которые буферизуют 2D точки в P расстоянием d. Функция polybuffer вычисляет буфер путем взятия объединения кругов радиуса d, центрируемый в каждой точке в P. Первый столбец матричного P содержит x-координаты точек, чтобы буферизовать, и второй столбец содержит соответствующие y-координаты.
Если вы создаете объект polyshape polyout, можно анализировать его свойства или выполнить дополнительные вычисления с помощью функций polyshape. Например, можно получить доступ к вершинам, которые задают буферизированную форму со свойством polyout.Vertices, и можно построить график формы с помощью команды plot(polyout).
polyout = polybuffer(P,'lines',d) polyshape с контурами, которые буферизуют линейные сегменты, заданные 2D точками в P. Функция polybuffer вычисляет буфер путем перемещения круга радиуса d вдоль линейных сегментов, созданных точками ввода, центрируемыми на линейных сегментах.
polyout = polybuffer(P,'lines',d,'JointType',jt) polybuffer(P,'lines',d,'JointType','square') смело встречает соединения.
polyout = polybuffer(P,'lines',d,'JointType','miter','MiterLimit',lim) 'miter'. Предельный угол стыка является максимальным допустимым отношением между расстоянием, объединенная вершина перемещена и буферное расстояние d. Предел lim должен быть больше, чем или равным 2.
Создайте матрицу, которая содержит 2D координаты трех точек. Затем создайте объект polyshape, который буферизует каждую точку расстоянием 0,25 модулей.
P = [0 0; 1 1; 2 1];
polyout = polybuffer(P,'points',0.25)polyout =
polyshape with properties:
Vertices: [542x2 double]
NumRegions: 3
NumHoles: 0

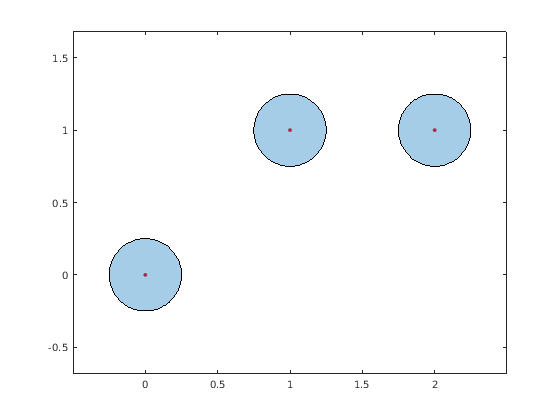

Постройте график исходных точек и их буферных областей.
plot(P(:,1),P(:,2),'r.','MarkerSize',10) hold on plot(polyout) axis equal

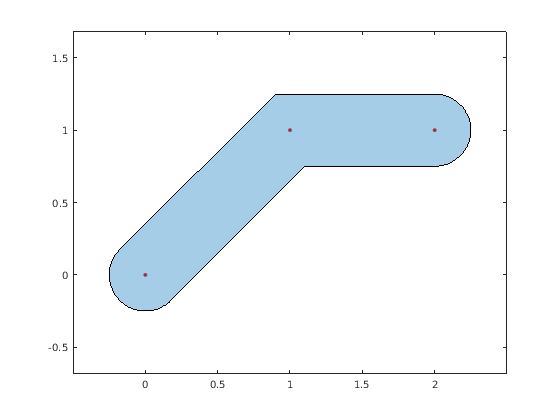

Создайте буферные области окружающие линейные сегменты.
Создайте матрицу 2D точек и вычислите объект polyshape, который буферизует линейные сегменты, соединяющие точки.
P = [0 0; 1 1; 2 1]; polyout1 = polybuffer(P,'lines',0.25); plot(P(:,1),P(:,2),'r.','MarkerSize',10) hold on plot(polyout1) axis equal hold off
По умолчанию polybuffer закругляет соединения то подключение линейные сегменты. Можно управлять формой соединений при помощи пары "имя-значение" 'JointType'. Например, используйте значение 'miter', чтобы сохранить угол, соединяющий эти два линейных сегмента.
figure polyout2 = polybuffer(P,'lines',0.25,'JointType','miter'); plot(P(:,1),P(:,2),'r.','MarkerSize',10) hold on plot(polyout2) axis equal
