Постройте график polyshape
plot(pgon)plot(pgon,Name,Value)h = plot(___)plot(pgon)polyshape.
plot(pgon,Name,Value) polyshape с помощью одной или нескольких пар "имя-значение". Например, plot(pgon,'FaceColor','green') заштриховывает твердые области зеленого polyshape.
Когда pgon является неточно указанным полигоном, штриховка графика может быть неточной.
h = plot(___) Polygon для любого из предыдущих синтаксисов. Можно изменить внешний вид и поведение графика путем прямого изменения свойств h. Для получения дополнительной информации см. Свойства полигона.
Постройте график прямоугольного полигона.
pgon = polyshape([0 0 2 2],[2 0 0 2]); plot(pgon)

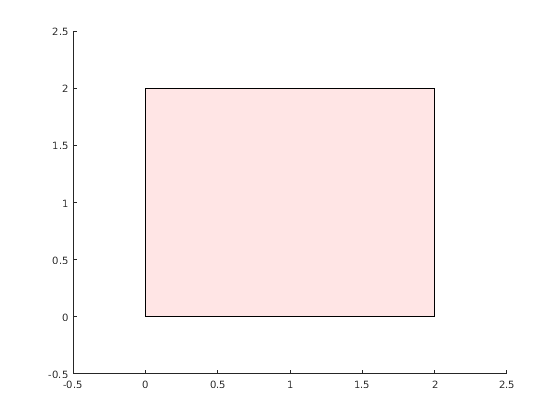

Создайте прямоугольный полигон. Постройте график прямоугольника, задав фактор прозрачности и цвет.
pgon = polyshape([0 0 2 2],[2 0 0 2]); plot(pgon,'FaceColor','red','FaceAlpha',0.1)
Можно также изменить внешний вид графика путем присвоения значений свойств графическому объекту.
h = plot(pgon)
h =
Polygon with properties:
FaceColor: [0 0.4470 0.7410]
FaceAlpha: 0.3500
EdgeColor: [0 0 0]
LineWidth: 0.5000
LineStyle: '-'
Shape: [1x1 polyshape]
Show all properties

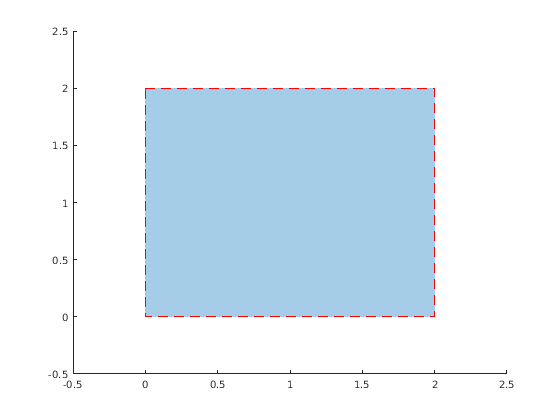

h.LineStyle = '--'; h.EdgeColor = 'red';
pgon Введите polyshapeВведите polyshape, заданный как скаляр, вектор, матрица или многомерный массив.
Типы данных: polyshape
Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Имя должно появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
график (pgon, 'LineStyle'', - ')Свойства графика, перечисленные здесь, являются только подмножеством. Для полного списка см. Свойства полигона.
'FaceColor' Цвет для твердых областей[0.85 0.85 0.85] (значение по умолчанию) | название цвета | триплет RGB | 'none'Цвет для твердых областей полигона, заданного как пара, разделенная запятой, состоящая из 'FaceColor' и названия цвета, триплета RGB или 'none'.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7]. В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.
| Длинное имя | Краткое название | Триплет RGB |
|---|---|---|
'yellow' | Y | [1 1 0] |
Пурпурный | M | [1 0 1] |
Голубой | C | [0 1 1] |
'red' | R | [1 0 0] |
'green' | G | [0 1 0] |
'blue' | B | [0 0 1] |
'white' | W | [1 1 1] |
'black' | K | [0 0 0] |
'FaceAlpha' Столкнитесь с прозрачностью1 (значение по умолчанию) | скаляр в области значений [0,1]Столкнитесь с прозрачностью, заданной как пара, разделенная запятой, состоящая из 'FaceAlpha' и скаляра в области значений [0,1]. Значение 1 непрозрачно, и 0 абсолютно прозрачно. Значения от 0 до 1 являются полупрозрачными.
'EdgeColor' Цвет для контуров[0 0 0]
(значение по умолчанию) | название цвета | триплет RGB | 'none'Цвет для контуров полигона, заданного как пара, разделенная запятой, состоящая из 'EdgeColor' и названия цвета, триплета RGB или 'none'. Цвет по умолчанию [0 0 0] соответствует черным контурам.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7]. В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.
| Длинное имя | Краткое название | Триплет RGB |
|---|---|---|
'yellow' | Y | [1 1 0] |
Пурпурный | M | [1 0 1] |
Голубой | C | [0 1 1] |
'red' | R | [1 0 0] |
'green' | G | [0 1 0] |
'blue' | B | [0 0 1] |
'white' | W | [1 1 1] |
'black' | K | [0 0 0] |
EdgeAlpha Граничная прозрачность1 (значение по умолчанию) | скаляр в области значений [0,1]Граничная прозрачность, заданная как пара, разделенная запятой, состоящая из 'EdgeAlpha' и скаляра в области значений [0,1]. Значение 1 непрозрачно, и 0 абсолютно прозрачно. Значения от 0 до 1 являются полупрозрачными.
'LineWidth' 'LineWidth' 0.5 (значение по умолчанию) | положительное числовое значениеШирина линии, заданная как пара, разделенная запятой, состоящая из 'LineWidth' и положительного числового значения в точках.
Стиль линии, заданный как одна из опций, перечислен в этой таблице.
| Стиль линии | Описание | Получившаяся строка |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая строка | Никакая строка |
