Постройте график timeseries
plot(ts)plot(ts,specs)plot(ts)timeseries в ts против времени, интерполируя значения между выборками.
plot(ts,specs) timeseries с помощью линейного графика и применяет заданный specs к строкам, маркерам или обоим. Можно также задать пары "имя-значение", чтобы задать Line Properties.

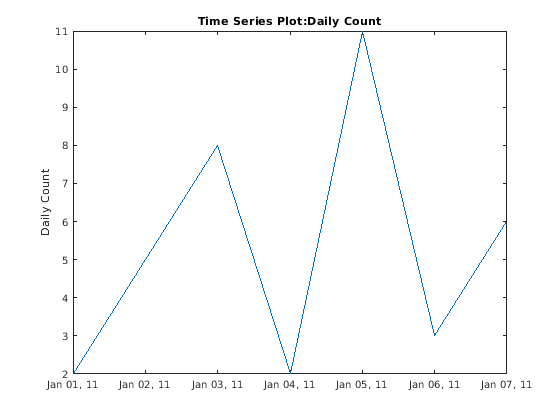

Создайте объект временных рядов, установите дату начала, и затем постройте график временного вектора относительно даты начала.
x = [2 5 8 2 11 3 6]; ts1 = timeseries(x,1:7); ts1.Name = 'Daily Count'; ts1.TimeInfo.Units = 'days'; ts1.TimeInfo.StartDate = '01-Jan-2011'; % Set start date. ts1.TimeInfo.Format = 'mmm dd, yy'; % Set format for display on x-axis. ts1.Time = ts1.Time - ts1.Time(1); % Express time relative to the start date. plot(ts1)
Создайте два объекта временных рядов из данных количества трафика, и затем постройте график их в последовательности на тех же осях. Добавьте событие к одному ряду, который автоматически отображен с красным маркером.
load count.dat; count1 = timeseries(count(:,1),1:24); count1.Name = 'Oak St. Traffic Count'; count1.TimeInfo.Units = 'hours'; plot(count1,':b') grid on
Получите время максимального значения и добавьте его как событие:
[~,index] = max(count1.Data); max_event = tsdata.event('peak',count1.Time(index)); max_event.Units = 'hours';
Добавьте событие к временному ряду:
count1 = addevent(count1,max_event);

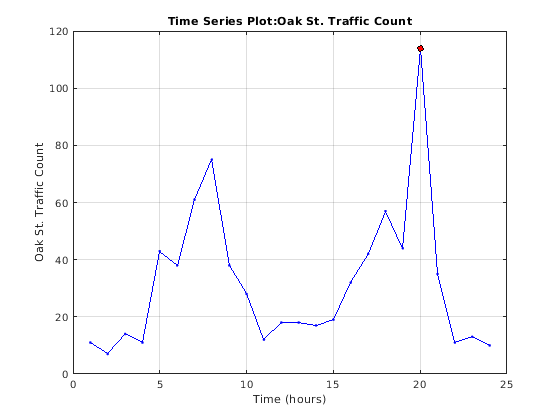

Замените график на новый, показывающий событие:
plot(count1,'.-b') grid on
Сделайте новый объект временных рядов из столбца 2 того же источника данных:
count2 = timeseries(count(:,2),1:24); count2.Name = 'Maple St. Traffic Count'; count2.TimeInfo.Units = 'Hours';
Поворот держится, чтобы добавить новые данные к графику:
hold onМетод графика не добавляет метки к сохраненному графику. Используйте пары свойства/значения, чтобы настроить маркеры:
plot(count2,'s-m','MarkerSize',6),
Метки стираются, поэтому сгенерируйте их вручную:

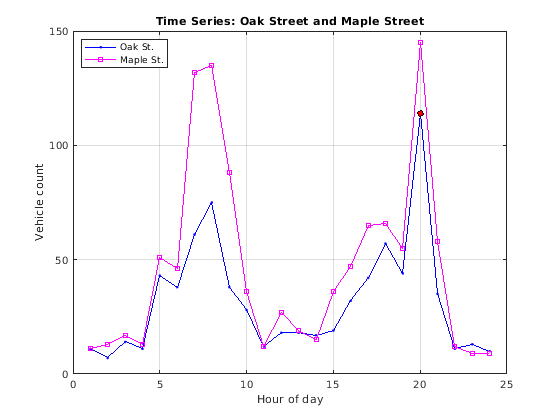

title('Time Series: Oak Street and Maple Street') xlabel('Hour of day') ylabel('Vehicle count')
Добавьте легенду в верхнем левом углу:
legend('Oak St.','Maple St.','Location','northwest')
Функция plot генерирует заголовки и подписи по осям автоматически. Эти метки:
Постройте график заголовка — 'Time Series Plot: <name>'
где <name> является строкой, присвоенной ts.Name, или по умолчанию, 'unnamed'
Метка оси X — 'Time (<units>)'
где <units> является значением поля ts.TimeInfo.Units, который значения по умолчанию к 'seconds'
Метка оси Y — '<name>'
где <name> является строкой, присвоенной ts.Name, или по умолчанию, 'unnamed'
Можно поместить новые данные временных рядов по графику временных рядов (установкой hold on, например, и дающий другую команду timeseries/plot). Когда вы добавляете данные к графику, заголовок и подписи по осям становятся пустыми строками, чтобы не маркировать беспорядок. Можно добавить ваш владеть марками после графического изображения использования title, xlabel и команд ylabel.
События временных рядов, когда задано, отмечены в графике с круговым маркером с красной заливкой. Можно также задать маркеры для всех точек данных с помощью linespec или назвать/оценить синтаксис в дополнение к любым маркерам события, которые задают данные. Маркеры события строят график сверху маркеров, которые вы задаете.
Значение, присвоенное ts.DataInfo.Interpolation.Name, управляет типом интерполяции использование метода plot при графическом изображении и передискретизации данных временных рядов. Вызовите метод timeseries, setinterpmethod, чтобы изменить линейную интерполяцию по умолчанию на нулевой порядок содержит интерполяцию (лестница). Этот метод создает новый объект timeseries, с которым можно перезаписать исходный, если вы хотите. Например, чтобы заставить временной ряд ts использовать нулевой порядок содержит интерполяцию, вводит следующее:
ts = ts.setinterpmethod('zoh');
