axialRatio

Коэффициент эллиптичности антенны

свернуть все на странице

Синтаксис

axialRatio(antenna,frequency,azimuth,elevation)
ar = axialRatio(antenna,frequency,azimuth,elevation)

Описание

пример

axialRatio(antenna,frequency,azimuth,elevation) коэффициент эллиптичности графиков антенны по заданной частоте, и в направлении, заданном azimuth и elevation.Any один среди частоты, азимута или значений повышения, должен быть скаляром. Если только одно из значений является скаляром, график 3-D. Если два значения являются скаляром, график 2D.

пример

ar = axialRatio(antenna,frequency,azimuth,elevation) возвращает коэффициент эллиптичности антенны, по заданной частоте, и в направлении, заданном azimuth и elevation.

Примеры

свернуть все

Скрипт Open Live Script

Вычислите коэффициент эллиптичности антенны логарифмической спирали в azimuth=0 и elevation=0.

s  = spiralEquiangular;
ar = axialRatio(s,3e9,0,0)
ar = Inf
Скрипт Open Live Script

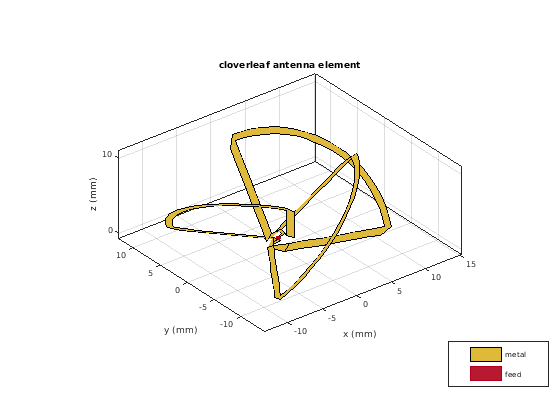

Создайте трилистниковидную антенну.

cl = cloverleaf;
show(cl);

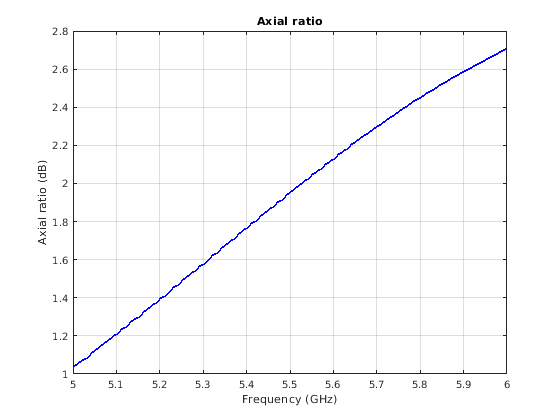

Постройте коэффициент эллиптичности антенны от 5 ГГц до 6 ГГц.

freq = linspace(5e9,6e9,101);
axialRatio(cl,freq,0,0);

Вы видите из графика коэффициента эллиптичности, что антенна поддерживает круговую поляризацию по целому частотному диапазону.

Входные параметры

свернуть все

Объект Antenna, заданный как объект.

Частота раньше вычисляла коэффициент эллиптичности, заданный как скаляр или вектор с каждым элементом в Гц.

Пример: 70e6

Типы данных: double

Угол азимута антенны, заданной как скаляр или вектор с каждым элементом в градусах.

Угол повышения антенны, заданной как скаляр или вектор с каждым элементом в градусах.

Выходные аргументы

свернуть все

Коэффициент эллиптичности антенны, возвращенной как скаляр в дБ.

Смотрите также

|

Представленный в R2015a
