шаблон

Диаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве

свернуть все на странице

Синтаксис

pattern(object,frequency)
pattern(object,frequency,azimuth,elevation)
pattern(___,Name,Value)
[pat,azimuth,elevation] = pattern(object,frequency,azimuth,elevation)
[pat,azimuth,elevation] = pattern(___,Name,Value)

Описание

пример

pattern(object,frequency) строит 3-D диаграмму направленности антенны или объекта массивов по заданной частоте. По умолчанию, в Antenna Toolbox™, радиус далекого поля установлен в 100λ.

pattern(object,frequency,azimuth,elevation) строит диаграмму направленности антенны или объекта массивов использование заданного azimuth и углов elevation.

pattern(___,Name,Value) дополнительные опции использования, заданные одним или несколькими Имя, аргументы пары Значения. Можно использовать любой из входных параметров от предыдущих синтаксисов.

Используйте свойство 'ElementNumber' и 'Termination' вычислить встроенный шаблон элемента антенны в массиве, соединенном с источником напряжения. Исходная модель напряжения состоит из идеального источника напряжения 1 вольта последовательно с исходным импедансом. Встроенный шаблон включает эффект взаимной связи из-за других элементов антенны в массиве.

[pat,azimuth,elevation] = pattern(object,frequency,azimuth,elevation) возвращает значение шаблона, pat, значение антенны или объекта массивов на заданной частоте. azimuth и elevation являются углами, под которыми функция шаблона вычисляет направленность.

[pat,azimuth,elevation] = pattern(___,Name,Value) дополнительные опции использования заданы одним или несколькими аргументами пары Name,Value.

Примеры

свернуть все

Скрипт Open Live Script

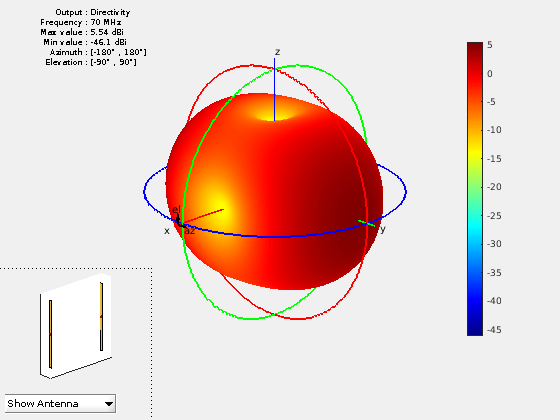

Вычислите диаграмму направленности линейной матрицы по умолчанию для частоты 70 МГц.

l = linearArray;
pattern(l,70e6)

Скрипт Open Live Script

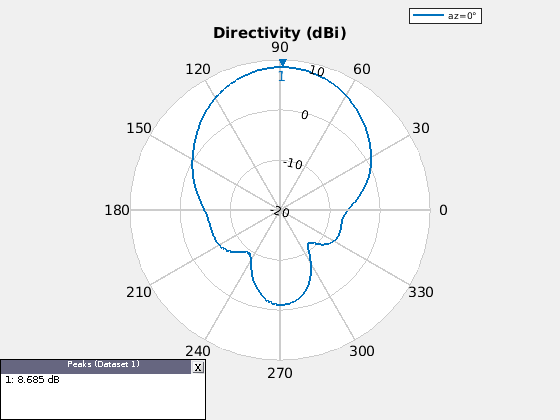

h = helix;
pattern (h, 2e9, 0, 1:1:360);

Скрипт Open Live Script

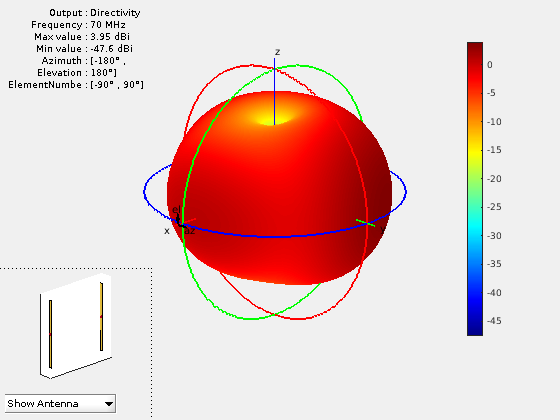

Вычислите встроенный шаблон элемента линейной матрицы. Взволнуйте первый элемент антенны в массиве. Отключите все другие элементы антенны с помощью сопротивления на 50 Ом.

l = linearArray;
pattern(l, 70e6,'ElementNumber', 1,'Termination', 50);

Скрипт Open Live Script

Вычислите направленность спиральной антенны.

h = helix;
D = pattern(h, 2e9, 0, 1:1:360);

Показ первых пяти значений направленности.

Dnew = D(1:5)
Dnew = 5×1

   -6.2750
   -6.0599
   -5.8322
   -5.5935
   -5.3455
Скрипт Open Live Script

Постройте диаграмму направленности спиральной антенны с прозрачностью, заданной как 0,5.

p = PatternPlotOptions
p =
  PatternPlotOptions with properties:

      Transparency: 1
         SizeRatio: 0.9000
    MagnitudeScale: []
     AntennaOffset: [0 0 0]


p.Transparency = 0.5;
ant = helix;
pattern(ant,2e9,'patternOptions',p)

Чтобы понять эффект Прозрачности, выбрал Overlay Antenna в графике диаграммы направленности.

Эта опция накладывает спиральную антенну на диаграмме направленности.

Входные параметры

свернуть все

Антенна или элемент массива, заданный как объект.

Частота, чтобы вычислить или построить антенну или диаграмму направленности массивов, заданную как скаляр или вектор с каждым элементом в Гц.

Пример: 70e6

Типы данных: double

Углы азимута и располагающий с интервалами между углами, чтобы визуализировать диаграмму направленности, заданную как вектор в градусах. Если система координат установлена в UV, то значения U заданы в этом параметре. Значения Вас между -1 к 1.

Пример: 90

Типы данных: double

Углы повышения и располагающий с интервалами между углами, чтобы визуализировать диаграмму направленности, заданную как вектор в градусах. Если система координат установлена в UV, то эти V значений заданы в этом параметре. Значения V между -1 к 1.

Пример: 0:1:360

Типы данных: double

Аргументы в виде пар имя-значение

Пример: 'CoordinateSystem', 'uv'

Задайте дополнительные пары, разделенные запятой аргументов пары Name,Value. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Имя должно находиться внутри одинарных кавычек (' '). Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Система координат, чтобы визуализировать диаграмму направленности, заданную как пара, разделенная запятой, состоящая из 'CoordinateSystem' и одно из этих значений: 'polar', 'rectangular', 'uv'.

Пример: 'CoordinateSystem', 'polar'

Типы данных: char

Количество, чтобы построить, заданный как пара, разделенная запятой, состоящая из 'Type' и одно из этих значений:

  • directivity – Направленность в dBi (антенна без потерь или массив)

  • gain – Получите в dBi (антенна с потерями или массив)

  • efield – Электрическое поле в вольте/метр

  • power – Мощность в ваттах

  • powerdb – Степень в дБ

  • phase – Фаза в градусах

Значением по умолчанию является 'directivity' для антенны без потерь и 'gain' для антенны с потерями. Вы не можете построить 'directivity' антенны с потерями.

Пример: 'Type', 'efield'

Типы данных: char

Нормируйте полевой шаблон, заданный как пара, разделенная запятой, состоящая из 'Normalize' и или true или false. Вы не можете использовать это свойство, если 'Type' установлен в 'directivity'.

Пример: 'Normalize', false

Типы данных: логический

2D стиль отображения шаблона, когда частота является вектором, заданным как пара, разделенная запятой, состоящая из 'PlotStyle' и одно из этих значений:

  • 'overlay' – Наложите данные о частоте в 2D графике

  • водопад Отобразите данные о частоте на графике в графике водопада

Можно использовать это свойство при использовании функции pattern без выходных аргументов.

Пример: 'PlotStyle', 'waterfall'

Типы данных: char

Полевая поляризация, заданная как пара, разделенная запятой, состоящая из 'Polarization' и одно из этих значений:

  • H Горизонтальная поляризация

  • V Вертикальная поляризация

  • 'RHCP' – Правая круговая поляризация

  • 'LHCP' – Левая круговая поляризация

По умолчанию можно визуализировать объединенную поляризацию.

Пример: 'Polarization', 'RHCP'

Типы данных: char

Элемент антенны в массиве, заданном как пара, разделенная запятой, состоящая из 'ElementNumber' и скаляра. Этот элемент антенны соединяется с источником напряжения.

Примечание

Используйте это свойство вычислить встроенный шаблон массива.

Пример: 'ElementNumber', 1

Типы данных: double

Значение импеданса для завершения элемента массива, заданного как пара, разделенная запятой, состоящая из 'Termination' и скаляра. Значение импеданса отключает другие элементы антенны массива при вычислении встроенного шаблона антенны, соединенной с источником напряжения.

Примечание

Используйте это свойство вычислить встроенный шаблон массива.

Пример: 'Termination', 40

Типы данных: double

Параметр, чтобы изменить шаблон строит свойства, заданные как пара, разделенная запятой, состоящая из 'patternOptions' и PatternPlotOptions вывод. Свойства, что можно отличаться:

  • Transparency

  • SizeRatio

  • AntennaOffset

  • AntennaVisibility

  • MagnitudeScale

Пример: p = PatternPlotOptions('Transparency',0.1); Создает опцию графика шаблона с прозрачностью 0,1. ant = helix; pattern(ant,2e9,'patternOptions',p); Используйте эту опцию графика шаблона, чтобы визуализировать шаблон спиральной антенны.

Типы данных: double

Выходные аргументы

свернуть все

Диаграмма направленности антенны или массив или встроенный шаблон массива, возвращенного как матрица значений повышения номера f количеством значений азимута. Шаблон является одним из следующего:

  • directivity – Направленность в dBi (антенна без потерь или массив)

  • gain – Получите в dBi (антенна с потерями или массив)

  • efield – Электрическое поле в вольте/метр

  • power – Мощность в ваттах

  • powerdb – Степень в дБ

Матричный размер является количеством значений повышения, умноженных на количество значений азимута.

Углы азимута, чтобы вычислить диаграмму направленности, возвращенную как вектор в градусах.

Углы повышения, чтобы вычислить диаграмму направленности, возвращенную как вектор в градусах.

Ссылки

[1] Макаров, Сергей Н. Антенна и они моделирующие в MATLAB. Chapter3, секунда 3.4 3.8. Межнаука Вайли.

[2] Balanis, Теория К.А. Антенны, Анализ и проектирование, Глава 2, секунда 2.3-2.6, Вайли.
