текущий

Распределение тока на металлической или диэлектрической антенне или поверхности массивов

свернуть все на странице

Синтаксис

current(object,frequency)
i = current(object,frequency)
[i,p] = charge(object,frequency)
current(object,frequency,'dielectric')
i = current(object,frequency,'dielectric')
i = current(___,Name,Value)

Описание

пример

current(object,frequency) вычисляет и строит абсолютное значение тока на поверхности антенны или объекта массивов, на заданной частоте.

пример

i = current(object,frequency) возвращает x, y, компоненты z тока на поверхности антенны или объекта массивов, на заданной частоте.

[i,p] = charge(object,frequency) возвращает x, y, компоненты z тока на поверхности антенны или объекта массивов, на заданной частоте и в точке, в которой выполняется текущее вычисление.

пример

current(object,frequency,'dielectric') вычисляет и строит абсолютное значение тока в заданном значении частоты на диэлектрической поверхности антенны или массива.

i = current(object,frequency,'dielectric') возвращает x, y, компоненты z тока на диэлектрической поверхности антенны или объекта массивов, на заданной частоте.

i = current(___,Name,Value) вычисляет ток на поверхность антенны с помощью дополнительных пар "имя-значение".

Примеры

свернуть все

Скрипт Open Live Script

Вычислите и постройте распределение тока для круговой антенны цикла на частоте на 70 МГц.

 h = loopCircular;

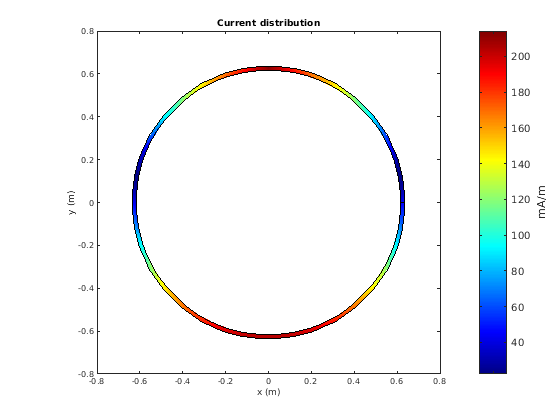

 current(h,70e6);

Скрипт Open Live Script

Вычислите распределение тока прямоугольного массива по умолчанию на частоте на 70 МГц.

h = rectangularArray;
i = current(h,70e6)
i = 3×160 complex

   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i
   0.0007 + 0.0017i  -0.0007 - 0.0018i   0.0005 + 0.0015i  -0.0005 - 0.0015i  -0.0000 - 0.0041i   0.0002 + 0.0013i  -0.0009 - 0.0020i   0.0009 + 0.0020i  -0.0015 - 0.0027i   0.0015 + 0.0027i  -0.0002 - 0.0012i   0.0000 + 0.0021i  -0.0013 - 0.0024i   0.0013 + 0.0025i  -0.0017 - 0.0030i   0.0016 + 0.0029i  -0.0011 - 0.0022i   0.0011 + 0.0023i   0.0030 + 0.0051i  -0.0020 - 0.0035i   0.0009 + 0.0020i   0.0013 + 0.0025i  -0.0002 - 0.0012i   0.0003 + 0.0013i   0.0004 + 0.0015i  -0.0005 - 0.0015i  -0.0013 - 0.0025i  -0.0009 - 0.0020i   0.0015 + 0.0028i  -0.0015 - 0.0028i  -0.0011 - 0.0023i   0.0011 + 0.0022i   0.0030 + 0.0051i  -0.0020 - 0.0035i   0.0017 + 0.0030i  -0.0017 - 0.0030i  -0.0007 - 0.0018i   0.0007 + 0.0017i   0.0000 + 0.0021i  -0.0000 - 0.0041i   0.0007 + 0.0017i  -0.0007 - 0.0018i   0.0005 + 0.0015i  -0.0005 - 0.0015i  -0.0000 - 0.0041i   0.0003 + 0.0013i  -0.0009 - 0.0020i   0.0009 + 0.0020i  -0.0014 - 0.0027i   0.0015 + 0.0027i
   0.0605 + 0.1151i   0.0576 + 0.1077i   0.0618 + 0.1185i   0.0638 + 0.1248i   0.0659 + 0.1420i   0.0646 + 0.1278i   0.0520 + 0.0952i   0.0559 + 0.1037i   0.0341 + 0.0601i   0.0279 + 0.0487i   0.0655 + 0.1331i   0.0658 + 0.1355i   0.0425 + 0.0761i   0.0371 + 0.0656i   0.0246 + 0.0427i   0.0176 + 0.0303i   0.0498 + 0.0907i   0.0451 + 0.0811i   0.0031 + 0.0054i   0.0137 + 0.0236i   0.0559 + 0.1039i   0.0427 + 0.0764i   0.0656 + 0.1332i   0.0645 + 0.1277i   0.0638 + 0.1248i   0.0618 + 0.1185i   0.0373 + 0.0660i   0.0521 + 0.0954i   0.0343 + 0.0604i   0.0280 + 0.0488i   0.0453 + 0.0814i   0.0500 + 0.0909i   0.0032 + 0.0054i   0.0137 + 0.0235i   0.0176 + 0.0303i   0.0247 + 0.0428i   0.0576 + 0.1078i   0.0606 + 0.1151i   0.0658 + 0.1355i   0.0659 + 0.1420i   0.0605 + 0.1151i   0.0576 + 0.1077i   0.0618 + 0.1185i   0.0638 + 0.1248i   0.0659 + 0.1420i   0.0646 + 0.1278i   0.0520 + 0.0952i   0.0559 + 0.1037i   0.0342 + 0.0601i   0.0279 + 0.0487i
Скрипт Open Live Script

Создайте микрополосковую антенну закрашенной фигуры с помощью 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Length',75e-3, 'Width',37e-3,                 ...
        'GroundPlaneLength',120e-3, 'GroundPlaneWidth',120e-3, ...
        'Substrate',d)
pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0370
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1200
     GroundPlaneWidth: 0.1200
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

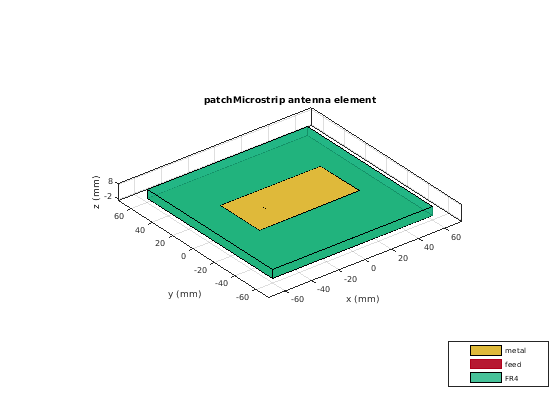

show(pm)

Постройте распределение тока на антенне на частоте 1,67 ГГц.

figure

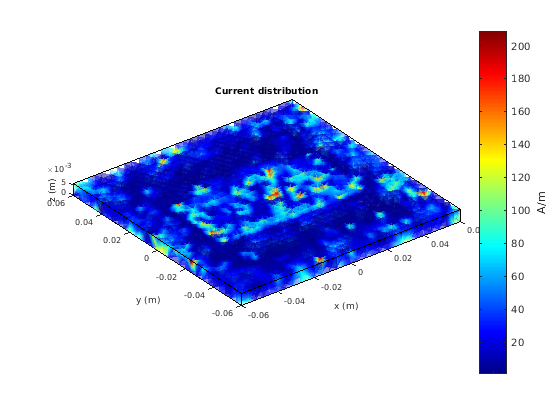

current(pm,1.67e9,'dielectric')

Скрипт Open Live Script

Создайте значение по умолчанию pifa (плоский, инвертировал антенну F).

ant = pifa;

Визуализируйте распределение тока на pifa антенне в использовании логарифмической шкалы функции.

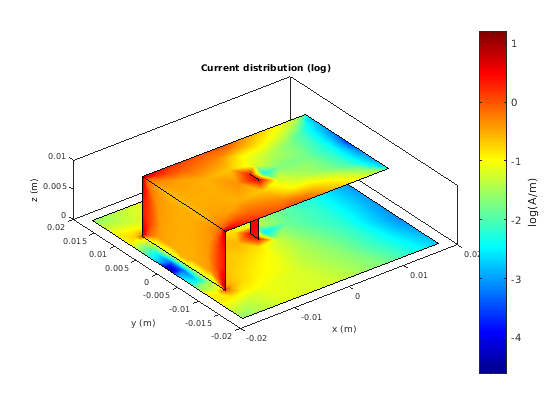

current(ant,1.75e9,'scale','log')

Входные параметры

свернуть все

Антенна или объект массивов, заданный как скалярный указатель.

Частота, чтобы вычислить распределение тока, заданное как скаляр в Гц.

Пример: 70e6

Типы данных: double

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'scale','log10'

Масштабируйтесь, чтобы визуализировать распределение тока на поверхности антенны, заданной как строка или указатель на функцию. Значения строки: 'linear', 'log', 'log10'. По умолчанию значением является 'linear'. Указатель на функцию может иметь любую математическую функцию как log, log10, cos, sin и т.д.

Типы данных: char | function_handle

Выходные аргументы

свернуть все

x, y, компоненты z распределения тока, возвращенного как 3 n, объединяют матрицу в A/m. Значение тока вычисляется на каждую треугольную mesh или каждую диэлектрическую поверхность четырехгранника на поверхности антенны или массива.

Декартовы координаты, представляющие центр каждого треугольника в mesh, возвращенной как 3 n действительной матрицей.

Смотрите также

|

Представленный в R2015a

Документация Antenna Toolbox
