проект

Разработайте прототипную антенну или массивы для резонанса на заданной частоте

свернуть все на странице

Синтаксис

hant = design(antenna,frequency)
harray = design(array,frequency)
harray = design(array,frequency,element)

Описание

пример

hant = design(antenna,frequency) проекты любая антенна возражают от библиотеки антенны, чтобы резонировать на заданной частоте.

harray = design(array,frequency)разрабатывает массив диполей для операции в заданном frequency. Элементы разделяются полудлиной волны.

пример

harray = design(array,frequency,element)разрабатывает массив элементов для операции в заданном frequency. Элементы разделяются полудлиной волны, если это возможно. Если вы не можете достигнуть интервала полудлины волны, размер элемента используется, чтобы вычислить межэлементное разделение.

Примеры

свернуть все

Скрипт Open Live Script

Разработайте прототипную антенну закрашенной фигуры микрополосковой линии, которая резонирует на частоте 1 ГГц.

p = design(patchMicrostrip,1e9)
p =
  patchMicrostrip with properties:

               Length: 0.1439
                Width: 0.1874
               Height: 0.0030
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.2998
     GroundPlaneWidth: 0.2998
    PatchCenterOffset: [0 0]
           FeedOffset: [0.0303 0]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(p)

Вычислите импеданс вышеупомянутой антенны на той же частоте.

Z = impedance(p,1e9)
Z = 55.8475 - 0.8183i
Скрипт Open Live Script

Разработайте прямоугольный массив поддержанных округленных антенн галстука-бабочки отражателя, чтобы действовать на уровне 500 МГц.

b = bowtieRounded('Tilt',90,'TiltAxis',[0 1 0]);
r = reflector('Exciter',b);
ra = design(rectangularArray,500e6,r);

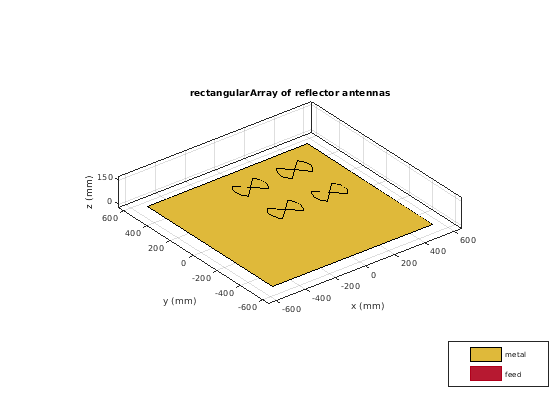

show(ra)

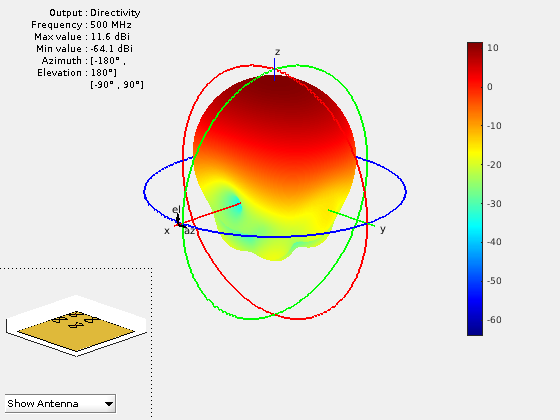

Постройте диаграмму направленности прямоугольного массива на уровне 500 МГц.

pattern(ra,500e6)

Входные параметры

свернуть все

Объект Antenna от библиотеки антенны, заданной как скалярный указатель.

Пример: dipole

Объект Array от библиотеки антенны, заданной как скалярный указатель.

Пример: dipole

Резонансная частота антенны, заданной как действительная положительная скалярная величина.

Пример: 55e6

Типы данных: double

Объект Antenna от библиотеки антенны, пользовавшейся в массиве, заданном как скалярный указатель.

Пример: Проекты r = reflector;ra = design(rectangularArray,500e6,r); прямоугольный массив отражателей, действующих на частоте 500 МГц.

Выходные аргументы

свернуть все

Объект Antenna, действующий на заданной ссылочной частоте, возвращенной как скалярный указатель.

Объект массивов, действующий на заданной ссылочной частоте, возвращенной как скалярный указатель.

Смотрите также

Введенный в R2017b
