show

Отобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру

свернуть все на странице

Синтаксис

show(object)

show(shape)

Описание

пример

show(object) отображает структуру объекта массивов или антенны.

пример

show(shape) отображения формируют как заполненная область с помощью закрашенных фигур.

Примеры

свернуть все

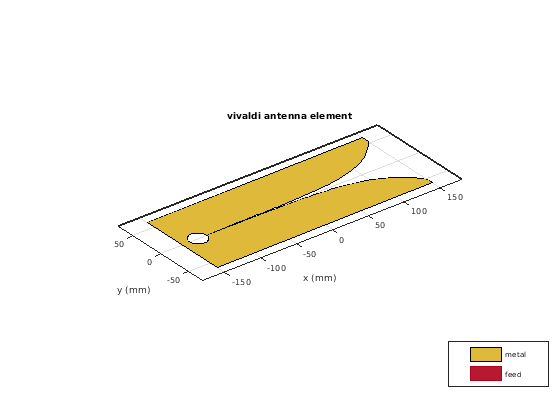

Отобразите структуру антенны

Скрипт Open Live Script

Этот пример показывает, как создать vivaldi антенну и отобразить структуру антенны.

h = vivaldi

h =
  vivaldi with properties:

             TaperLength: 0.2430
           ApertureWidth: 0.1050
             OpeningRate: 25
           SlotLineWidth: 5.0000e-04
          CavityDiameter: 0.0240
    CavityToTaperSpacing: 0.0230
       GroundPlaneLength: 0.3000
        GroundPlaneWidth: 0.1250
              FeedOffset: -0.1045
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]

show(h)

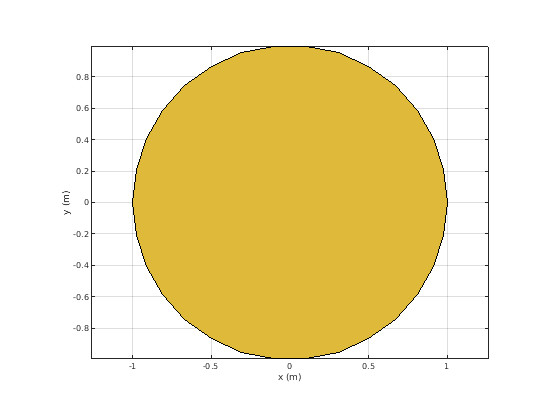

Покажите круговую форму

Скрипт Open Live Script

Создайте круговую форму и визуализируйте заполненные области.

c  = antenna.Circle;
show(c);

Входные параметры

свернуть все

`объект` Антенна или объект массивов
скалярный указатель

Антенна или объект массивов, заданный как скалярный указатель.

`shape` — Сформируйте созданные использующие пользовательские элементы и объекты фигуры
указатель на объект

Сформируйте созданные использующие пользовательские элементы и объекты фигуры Antenna Toolbox, заданного как указатель на объект. Можно создать формы с помощью antenna.Circle, antenna.Polygon или antenna.Rectangle.

Пример: c = antenna.Rectangle; show(c)

Смотрите также

layout | mesh | plot

Представленный в R2015a
