mesh

Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива

свернуть все на странице

Синтаксис

mesh(object)
mesh(shape)
mesh(object,Name,Value)
meshdata = mesh(___,Name,Value)

Описание

mesh(object) строит mesh, используемую, чтобы анализировать антенну или элемент массива.

пример

mesh(shape) строит mesh для форм.

пример

mesh(object,Name,Value) изменения и графики структура mesh антенны или элемента массива, с помощью дополнительных опций заданы парами "имя-значение". Можно также определить количество неизвестных от количества основных функций в выводе.

пример

meshdata = mesh(___,Name,Value) возвращает структуру mesh, которая указывает, что свойства раньше анализировали антенну или массив.

Примеры

свернуть все

Скрипт Open Live Script

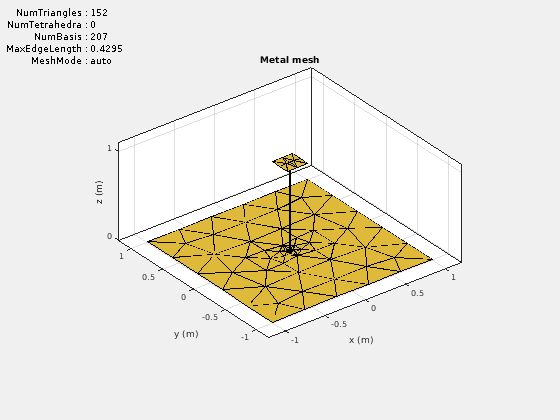

Создайте и просмотрите структуру mesh антенны монополя цилиндра с Максимальной длиной ребра 0,1 м.

h = monopoleTopHat;
i = impedance(h,75e6)
i = 2.5322e+02 + 6.0784e+02i

mesh(h)

m = mesh(h)
m = struct with fields:
     NumTriangles: 152
    NumTetrahedra: 0
         NumBasis: 207
    MaxEdgeLength: 0.4295
         MeshMode: 'auto'
Скрипт Open Live Script

Диаграмма направленности микрополосковой антенны закрашенной фигуры

Создайте микрополосковую антенну закрашенной фигуры с помощью 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Length',75e-3, 'Width',37e-3,                 ...
        'GroundPlaneLength',120e-3, 'GroundPlaneWidth',120e-3, ...
        'Substrate',d);

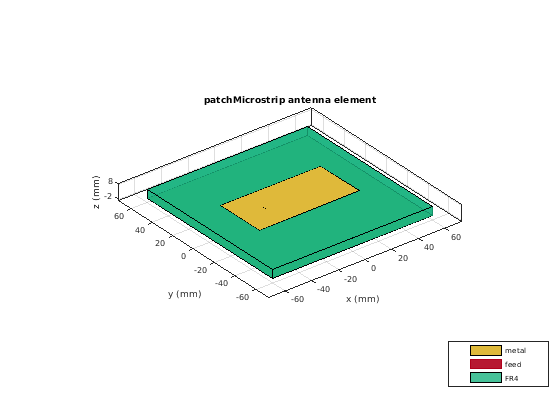

show(pm)

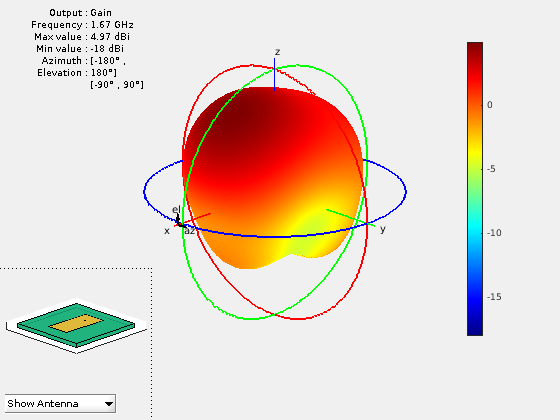

Постройте диаграмму направленности антенны на частоте 1,67 ГГц.

figure
pattern(pm,1.67e9)

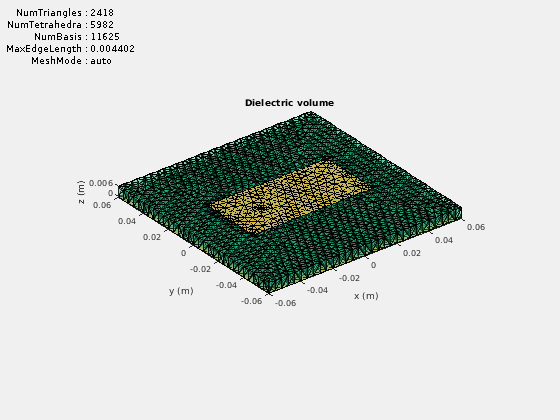

Поймайте в сети целую антенну.

figure
mesh(pm)

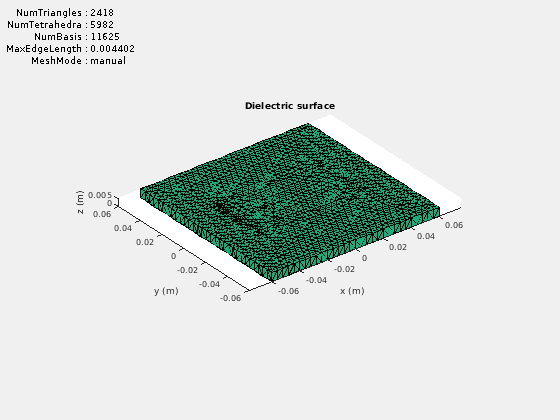

Поймайте в сети только диэлектрическую поверхность антенны.

figure
mesh(pm,'View','dielectric surface')

Скрипт Open Live Script

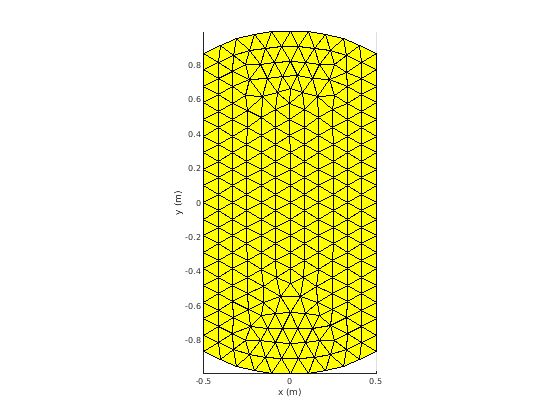

Создайте прямоугольную и круговую форму, пересеките их и mesh в длине волны 2 м.

r  = antenna.Rectangle;
c  = antenna.Circle;
p = r&c;
mesh(p,2);

Входные параметры

свернуть все

Антенна или элемент массива, заданный как объект.

Сформируйте созданные использующие пользовательские элементы и объекты фигуры Antenna Toolbox, заданного как указатель на объект. Можно создать формы с помощью antenna.Circle, antenna.Polygon или antenna.Rectangle.

Пример: c = antenna.Rectangle; mesh(c)

Аргументы в виде пар имя-значение

Пример: ‘MaxEdgeLength’, 0.1

Задайте дополнительные пары, разделенные запятой аргументов пары Name,Value. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Имя должно находиться внутри одинарных кавычек (' '). Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Максимальная длина ребра треугольников в mesh, заданной как пара, разделенная запятой, состоящая из 'MaxEdgeLength' и скаляра. Все треугольники в mesh имеют стороны, меньше чем или равные значению 'MaxEdgeLength'.

Типы данных: double

Минимальная длина ребра треугольников в mesh, заданной как пара, разделенная запятой, состоящая из 'MinEdgeLength' и скаляра. Все треугольники в mesh имеют стороны, меньше чем или равные 'MinEdgeLength'.

Примечание

Можно использовать это свойство только с объектом pcbStack.

Типы данных: double

Поймайте в сети темп роста, заданный как пара, разделенная запятой, состоящая из 'GrowthRate' и скаляра. Значение по умолчанию 0.7 утверждает, что темп роста mesh составляет 70 процентов. Значения темпа роста находятся между 0 и 1.

Примечание

Можно использовать это свойство только с объектом pcbStack.

Типы данных: double

Настройте представление mesh антенны или элемента массива, заданного как пара, разделенная запятой, состоящая из 'View' и 'all', 'metal', 'dielectric surface' или 'dielectric volume'.

Вы выбираете 'dielectric surface', чтобы просмотреть сетку обделочного угольника диэлектрика. Вы выбираете 'dielectric volume', чтобы просмотреть четырехгранную сетку объема диэлектрика.

Типы данных: char

Смотрите также

| |

Представленный в R2015a

Документация Antenna Toolbox
