шаблон
Постройте диаграмму направленности антенн на карте
Синтаксис
pattern(tx)pattern(rx,frequency)pattern(___,Name,Value)Описание
pattern( строит 3-D диаграмму направленности антенн для ретранслятора, tx)txsite. Значение усиления сигнала (dBi) в конкретном направлении определяет цвет шаблона.
pattern(___, строит 3-D диаграмму направленности с дополнительными опциями, заданными аргументами пары "имя-значение".Name,Value)
Примеры
Один шаблон ретранслятора

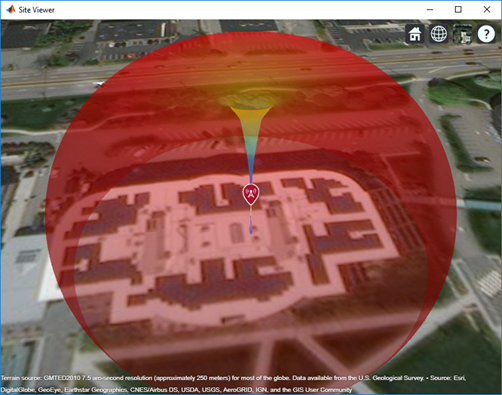

Задайте и визуализируйте диаграмму направленности одного ретранслятора.
tx = txsite; pattern(tx)
Один шаблон сайта получателя
Разработайте сайт получателя с помощью дипольной антенны на высоте 30 метров.
d = dipole; rx= rxsite('Name','Mathworks Lakeside','Latitude',42.30321,'Longitude',-71.3764,... 'Antenna',d,'AntennaHeight',30)
rx =
rxsite with properties:
Name: 'Mathworks Lakeside'
Latitude: 42.3032
Longitude: -71.3764
Antenna: [1×1 dipole]
AntennaAngle: 0
AntennaHeight: 30
SystemLoss: 0
ReceiverSensitivity: -100

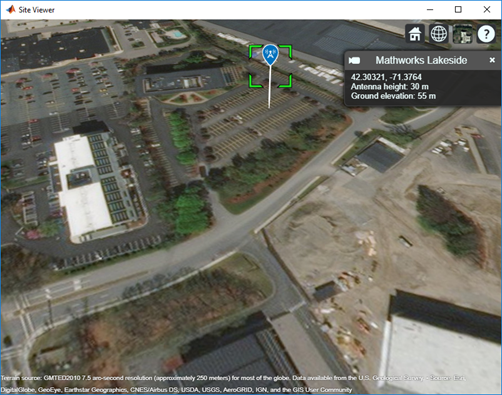

show(rx)

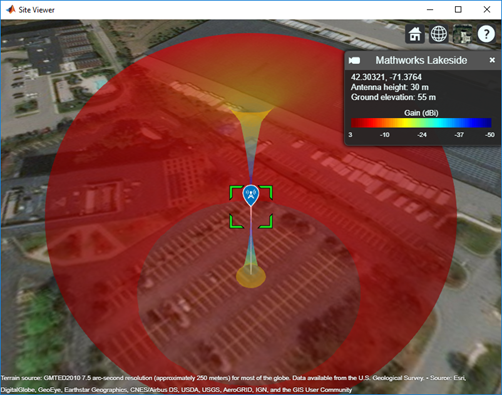

Визуализируйте шаблон сайта получателя на уровне 75 МГц.
pattern(rx,75e6)
Шаблон для направленного передатчика и получателя
Создайте направленную антенну.
yagiAntenna = design(yagiUda,4.5e9);
yagiAntenna.Tilt = 90;
yagiAntenna.TiltAxis = 'y';Создайте сайты передатчика и получателя на частоте 4,5 ГГц. Используйте антенну Яги в качестве антенны передатчика. Разработайте диполь на уровне 4,5 ГГц и используйте это в качестве антенны получателя.
fq = 4.5e9; tx = txsite('Name','MathWorks','Latitude',42.3001,'Longitude', -71.3503, ... 'Antenna', yagiAntenna,'AntennaAngle', 90,'AntennaHeight', 30, ... 'TransmitterFrequency', fq,'TransmitterPower', 10); rx = rxsite('Antenna',design(dipole, fq));
Расположите получатель в 200 метрах от передатчика.
[lat,lon] = location(tx,200,90); rx.Latitude = lat; rx.Longitude = lon;

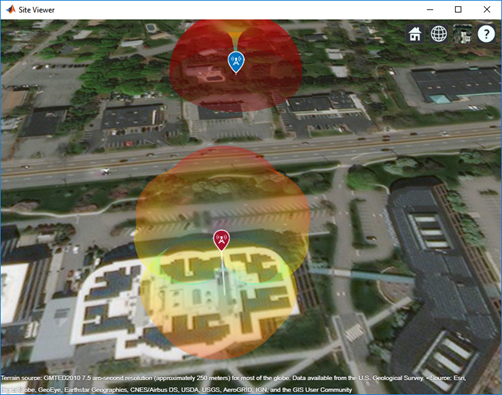

Отобразите и шаблоны передатчика и получателя.
pattern(tx,'Transparency',0.2);
pattern(rx, fq);
