sinr
Сигнал отображения к интерференции плюс шумовое отношение (SINR) карта
Синтаксис
sinr(txs)sinr(txs,propmodel)sinr(___,Name,Value)r = sinr(rxs,txs,___)Описание
sinr( отображает сигнал к интерференции плюс шумовое отношение (SINR) для ретрансляторов, txs)txs. Каждый цветной контур карты задает области, где соответствующий SINR доступен мобильному получателю. Для каждого местоположения источник сигнала является ретранслятором в txs с самой большой силой сигнала. Остающиеся ретрансляторы в txs действуют как интерференция. Если txs является скаляром, или нет никаких источников интерференции, результирующего отношения сигнал-шум (SNR) отображений карты.
sinr(___, свойства наборов с помощью одной или нескольких пар "имя-значение", в дополнение к входным параметрам в предыдущих синтаксисах. Например, Name,Value)sinr(txs,'MaxRange',8000) устанавливает диапазон от местоположения сайта на уровне 8 000 метров включать в область карты SINR.
Примеры
Карта SINR для нескольких передатчиков
Задайте имена и местоположение сайтов в Бостоне.
names = ["Fenway Park","Faneuil Hall","Bunker Hill Monument"]; lats = [42.3467,42.3598,42.3763]; lons = [-71.0972,-71.0545,-71.0611];
Создайте массив ретранслятора.
txs = txsite('Name', names,... 'Latitude',lats,... 'Longitude',lons, ... 'TransmitterFrequency',2.5e9);

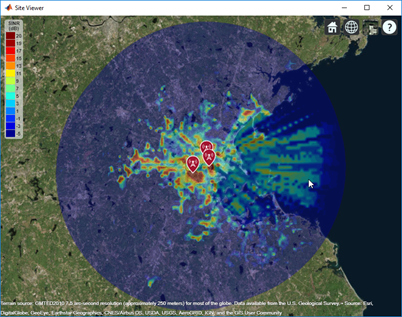

Отобразите карту SINR, где источник сигнала для каждого местоположения выбран как ретранслятор с самым сильным сигналом.
sinr(txs)
Входные параметры
txs — Ретрансляторы
Объект txsite | массив объектов txsite
Ретранслятор, заданный как объект txsite. Используйте входные параметры массивов, чтобы задать несколько сайтов.
rxs — Сайты получателя
Объект rxsite | массив объектов rxsite
Сайт получателя, заданный как объект rxsite. Используйте входные параметры массивов, чтобы задать несколько сайтов.
Модель propmodel — Propagation
вектор символов | строка
Модель Propagation, заданная как вектор символов или строка. Можно использовать функцию propagationModel, чтобы задать этот вход.
Можно также использовать пару "имя-значение" 'PropagationModel', чтобы задать этот параметр.
Аргументы в виде пар имя-значение
Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
'MaxRange',8000Общий
'SignalSource' — Источник сигнала интереса
'strongest' (значение по умолчанию) | объект ретранслятора
Источник сигнала интереса, заданного как 'strongest' или как объект ретранслятора. Когда источником сигнала интереса является 'strongest', передатчик с самой большой силой сигнала выбран в качестве представляющего интерес источника сигнала для того местоположения. При вычислении sinr SignalSource может быть txsite массивом с равным количеством элементов rxs, где каждый элемент ретранслятора задает источник сигнала для соответствующего сайта получателя.
Модель 'PropagationModel' — Propagation, чтобы использовать для вычислений пути потерь
'freespace' (значение по умолчанию) | 'close-in' | 'rain' | 'gas' | 'fog' | 'longley-rice' | объект модели распространения
Модель Propagation, чтобы использовать для вычислений пути потерь, заданных как 'freespace', 'close-in', 'rain', 'gas', 'fog', 'longley-rice', или как объект, создала использование функции propagationModel.
'ReceiverNoisePower' — Общая шумовая степень в получателе
-107 (значение по умолчанию) | скаляр
Общая шумовая степень в получателе, заданном как скаляр в dBm. Значение по умолчанию принимает, что пропускная способность получателя составляет 1 МГц, и фигура шума получателя - 7 дБ.
где,
N = шум Получателя в dBm.
B = пропускная способность Получателя в Гц
F = Шумовая фигура в дБ
'ReceiverGain' — Усиление получателя
2.1 (значение по умолчанию) | скаляр
Мобильное усиление получателя, заданное как скаляр в дБ. Значения усиления получателя включают усиление антенны и системную потерю. Если вы вызываете функцию с помощью выходного аргумента, значение по умолчанию вычисляется с помощью rxs.
'ReceiverAntennaHeight' — Высота антенны получателя
1 (значение по умолчанию) | скаляр
Высота антенны получателя над землей, заданный как скаляр в метрах. Если вы вызываете функцию с помощью выходного аргумента, значение по умолчанию вычисляется с помощью rxs.
'Map' — Сопоставьте для данных о ландшафте и визуализации
Объект siteviewer | имя ландшафта
Сопоставьте для визуализации и данных о ландшафте, заданных как объект siteviewer или имя ландшафта. Допустимыми именами ландшафта является 'none', 'gmted2010' или имя пользовательских данных о ландшафте, добавленных с помощью addCustomTerrain. Значение по умолчанию является текущим Средством просмотра Сайта или новым Средством просмотра Сайта, если ни один не открыт.
Типы данных: char | string
