Подавитель шума

Логический элемент динамического диапазона

Библиотека:
Audio Toolbox / Управление Динамическим диапазоном

Описание

Блок Noise Gate выполняет динамический диапазон, пропускающий независимо через каждый входной канал. Пропускание динамического диапазона подавляет сигналы ниже данного порога. Использование блока заданное нападение, релиз, и содержит времена, чтобы достигнуть сглаженной прикладной кривой усиления.

Порты

Входной параметр

развернуть все

`x` Входной сигнал
матрица | 1D вектор

Матричный вход – Каждый столбец входа обработан как независимый канал.
1D векторный вход – вход обработан как один канал.

Этот порт без имени, если вы не задаете дополнительные входные порты.

Типы данных: single | double

`T` Порог (дБ)
скаляр

Зависимости

Чтобы включить этот порт, выберите Specify from input port для Порога (дБ) параметр.

Типы данных: single | double

`AT` — Время (время) атаки
скаляр

Зависимости

Чтобы включить этот порт, выберите Specify from input port для параметра Времени (времени) атаки.

Типы данных: single | double

`Rt` Выпустите время (времена)
скаляр

Зависимости

Чтобы включить этот порт, выберите Specify from input port для параметра времени (времен) Релиза.

Типы данных: single | double

`HT` — Время (времена) задержки
скаляр

Зависимости

Чтобы включить этот порт, выберите Specify from input port для параметра Времени (времен) задержки.

Типы данных: single | double

Вывод

развернуть все

`Y` Выходной сигнал
матрица

Блок Noise Gate выводит сигнал с совпадающим типом данных как входной сигнал. Размер вывода зависит от размера входа:

Матричный вход – блок выводит матрицу тот же размер и тип данных как входной сигнал.
1D векторный вход – блок выводит N-by-1 матрица (вектор-столбец), где N является числом элементов в 1D векторе.

Этот порт без имени, пока вы не выбираете параметр Output gain (dB).

Типы данных: single | double

`G` Усиление применилось к каждой входной выборке
матрица

Зависимости

Чтобы включить этот порт, выберите параметр Output gain (dB).

Типы данных: single | double

Параметры

развернуть все

Если параметр перечислен как настраиваемый, то можно изменить его значение во время симуляции.

Основная вкладка

`Threshold (dB)` — Порог операции
`–10` (значение по умолчанию) | скаляр в области значений –140 к 0 включительно

Operation threshold является уровнем, ниже которого усиление применяется к входному сигналу.

Чтобы задать Threshold (dB) от входного порта, выберите Specify from input port для параметра.

Настраиваемый: да

`View static characteristic` — Открытый график статической характеристики логического элемента динамического диапазона
кнопка

График обновляется автоматически, когда параметры блока Noise Gate изменяются.

Настраиваемый: да

`Attack time (s)` — Время для прикладного усиления к подъему
`0.05` (значение по умолчанию) | скаляр в области значений от 0 до 4 включительно

Attack time является временем, которое прикладное усиление занимает, чтобы повыситься с 10% до 90% его окончательного значения, когда вход понижается порог. Параметр Attack time (s) сглаживает прикладную кривую усиления.

Чтобы задать Attack time (s) от входного порта, выберите Specify from input port для параметра.

Настраиваемый: да

`Release time (s)` — Время для прикладного усиления, чтобы сползать вниз
`0.2` (значение по умолчанию) | скаляр в области значений от 0 до 4 включительно

Release time является временем, которое прикладное усиление занимает, чтобы понизиться с 90% до 10% его окончательного значения, когда вход выходит за предел порога. Параметр Release time (s) сглаживает прикладную кривую усиления.

Чтобы задать Release time (s) от входного порта, выберите Specify from input port для параметра.

Настраиваемый: да

`Hold time (s)` — Время, в течение которого примененное усиление содержит устойчивый
`0.05` (значение по умолчанию) | скаляр в области значений от 0 до 4

Hold time является периодом, в который прикладное усиление считается постоянное, прежде чем это начнет перемещаться к его установившемуся значению. Время задержки начинается, когда уровень на входе пересекает порог операции.

Чтобы задать Hold time (s) от входного порта, выберите Specify from input port для параметра.

Настраиваемый: да

`Inherit sample rate from input` — Задайте источник входной частоты дискретизации
на (значении по умолчанию) | прочь

Когда вы выбираете этот параметр, блок наследовал свою частоту дискретизации от входного сигнала. Когда вы очищаете этот параметр, вы задаете частоту дискретизации в Input sample rate (Hz).

Настраиваемый: нет

Частота дискретизации входа `Input sample rate (Hz)` — Specify
`44100` (значение по умолчанию) | скаляр

Настраиваемый: да

Зависимости

Чтобы включить этот параметр, очистите параметр Inherit sample rate from input.

Вкладка "Дополнительно"

`Output gain (dB)` — Усиление применяется на каждую входную выборку
от (значения по умолчанию) | на

Когда вы выбираете этот параметр, дополнительный выходной порт, G, добавляется к блоку. Выходы порта G усиление, примененное на каждый вход, образовывают канал в дБ.

Настраиваемый: нет

`Simulate using` — Задайте тип симуляции, чтобы запуститься
`Interpreted execution` (значение по умолчанию) | `Code generation`

Модель Interpreted execution - Simulate с помощью интерпретатора MATLAB^®. Эта опция сокращает время запуска и имеет скорость симуляции, сопоставимую с Code generation. В этом режиме можно отладить исходный код блока.
Модель Code generation - Simulate с помощью сгенерированного кода C. В первый раз, когда вы запускаете симуляцию, Simulink^® генерирует код С для блока. Код С снова используется для последующих симуляций, пока модель не изменяется. Эта опция требует дополнительного времени запуска, но скорость последующих симуляций сопоставима с Interpreted execution.

Настраиваемый: нет

Образцовые примеры

Пропустите фоновый шум

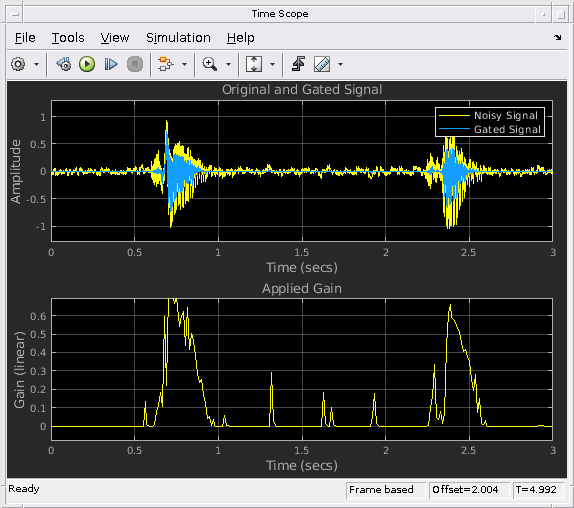

Примените пропускание динамического диапазона, чтобы удалить низкоуровневый шум из звукового файла.

Открытая модель

Характеристики блока

Типы данных	`double` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Алгоритмы

Блок Noise Gate обрабатывает кадр сигнала кадром и поэлементно.

N - сигнал точки, x [n], преобразован в значение:

$x_{} a n] = | x [n] |$
x [n] проходит через компьютер усиления. Компьютер усиления использует свойства статической характеристики логического элемента динамического диапазона применить усиление кирпичной стены для сигнала ниже порога:

$g_{c} (x_{a}) = {\begin{matrix} 0 & x_{a} < T_{lin} \\ 1 & x_{a} \geq T_{lin} \end{matrix}$
T _lin является пороговым свойством, преобразованным в линейную область:

$T_{lin} = 10^{(\frac{T_{дБ}}{20})} .$
Вычисленное усиление, g _c [n], сглаживается с помощью заданного нападения, релиза и параметров времени задержки:

$g_{s} [n] = {\begin{matrix} α_{A} g_{s} [n - 1] + (1 - α_{A}) g_{c} [n] \\ g_{s} [n - 1] \\ α_{R} g_{s} [n - 1] + (1 - α_{R}) g_{c} [n] \\ g_{s} [n - 1] \end{matrix} \begin{matrix} i f (C_{A} > T_{H}) & (g_{c} [n] \leq g_{s} [n - 1]) \\ i f C_{A} \leq T_{H} \\ i f (C_{R} > T_{H}) & (g_{c} [n] > g_{s} [n - 1]) \\ i f C_{R} \leq T_{H} \end{matrix}$
_CA и C _R являются счетчиками хранения для нападения и релиза, соответственно. Предел, T _H, определяется параметром Hold time (s).
Коэффициент времени атаки, α _A, вычисляется как

$α_{A} = \exp (\frac{- журнал (9)}{F s \times T_{A}}) .$
Коэффициент времени релиза, α _R, вычисляется как

$α_{R} = \exp (\frac{- журнал (9)}{F s \times T_{R}}) .$
T _A является периодом времени атаки, заданным параметром Attack time (s). T _R является периодом времени релиза, заданным параметром Release time (s). Fs является входным уровнем выборки, заданным параметром Input sample rate (Hz) или Inherit sample rate from input.
Вывод логического элемента динамического диапазона дан как

$y [n] = x [n] \times g_{s} [n] .$

Ссылки

[1] Giannoulis, Димитриос, Михаэль Массберг и Джошуа Д. Рейсс. "Цифровой Проект Компрессора Динамического диапазона – Пример И Анализ". Журнал Общества звукоинженеров. Издание 60, Выпуск 6, 2012, стр 399–408.
