fmmod
Модуляция частоты
Синтаксис
y = fmmod(x,Fc,Fs,freqdev)
y = fmmod(x,Fc,Fs,freqdev,ini_phase)
Описание
y = fmmod(x,Fc,Fs,freqdev) модулирует сигнал сообщения x с помощью модуляции частоты. Сигнал поставщика услуг имеет частоту Fc (Гц) и уровень выборки Fs (Гц), где Fs должен быть, по крайней мере, 2*Fc. Аргумент freqdev является отклонением частоты, постоянным (Гц) модулируемого сигнала.
y = fmmod(x,Fc,Fs,freqdev,ini_phase) задает начальную фазу модулируемого сигнала, в радианах.
Примеры
FM модулирует и демодулирует синусоидальный сигнал
Установите частоту дискретизации и несущую частоту. Сгенерируйте временной вектор, имеющий длительность 0,2 с.
fs = 1000; fc = 200; t = (0:1/fs:0.2)';
Создайте синусоидальный сигнал.
x = sin(2*pi*30*t)+2*sin(2*pi*60*t);
Установите отклонение частоты на 50 Гц.
fDev = 50;
Частота модулирует x.
y = fmmod(x,fc,fs,fDev);
Демодулируйте z.
z = fmdemod(y,fc,fs,fDev); % Demodulate both channels.Постройте исходные и демодулируемые сигналы.

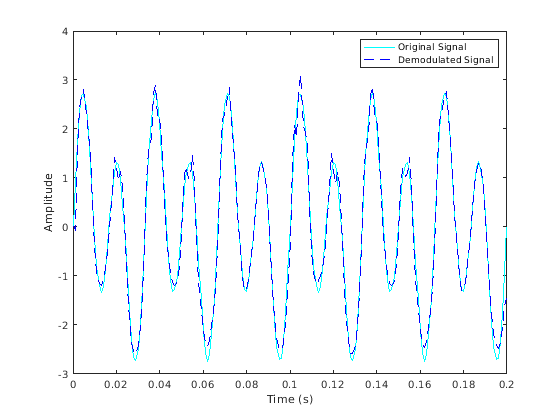

plot(t,x,'c',t,z,'b--'); xlabel('Time (s)') ylabel('Amplitude') legend('Original Signal','Demodulated Signal')
Демодулируемый сигнал хорошо выравнивается с оригиналом.
