ammod
Амплитудная модуляция
Синтаксис
y = ammod(x,Fc,Fs)
y = ammod(x,Fc,Fs,ini_phase)
y = ammod(x,Fc,Fs,ini_phase,carramp)
Описание
y = ammod(x,Fc,Fs) использует сигнал сообщения x, чтобы модулировать сигнал поставщика услуг с частотой Fc (Гц) с помощью амплитудной модуляции. Сигнал поставщика услуг и x имеют демонстрационную частоту Fs (Гц). Модулируемый сигнал имеет нулевую начальную фазу и нулевую амплитуду поставщика услуг, таким образом, результатом является модуляция подавленного поставщика услуг.
Примечание
x, Fc и входные параметры Fs должны удовлетворить Fs> 2 (Fc + BW), где BW является пропускной способностью сигнала модуляции x.
y = ammod(x,Fc,Fs,ini_phase) задает начальную фазу в модулируемом y сигнала в радианах.
y = ammod(x,Fc,Fs,ini_phase,carramp) выполняет модуляцию переданного поставщика услуг вместо модуляции подавленного поставщика услуг. Амплитудой поставщика услуг является carramp.
Примеры
Сравните с двумя боковыми полосами и амплитудная модуляция Одно Боковой полосы
Установите частоту дискретизации на 100 Гц. Создайте временной вектор 100 секунд длиной.
fs = 100; t = (0:1/fs:100)';
Установите несущую частоту на 10 Гц. Сгенерируйте синусоидальный сигнал.
fc = 10; x = sin(2*pi*t);
Модулируйте x, использующий один - и AM с двумя боковыми полосами.
ydouble = ammod(x,fc,fs); ysingle = ssbmod(x,fc,fs);

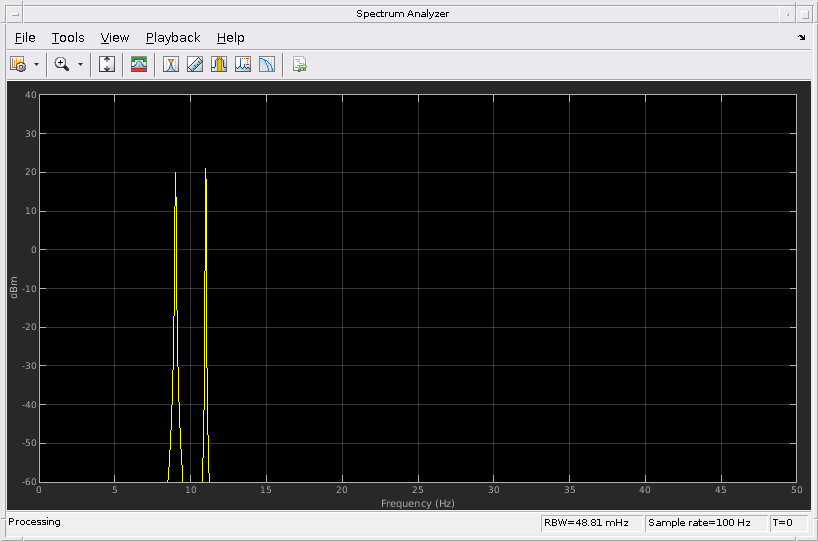

Создайте спектр объект анализатора построить спектры двух сигналов. Постройте спектр сигнала с двумя боковыми полосами.
sa = dsp.SpectrumAnalyzer('SampleRate',fs, ... 'PlotAsTwoSidedSpectrum',false, ... 'YLimits',[-60 40]); step(sa,ydouble)

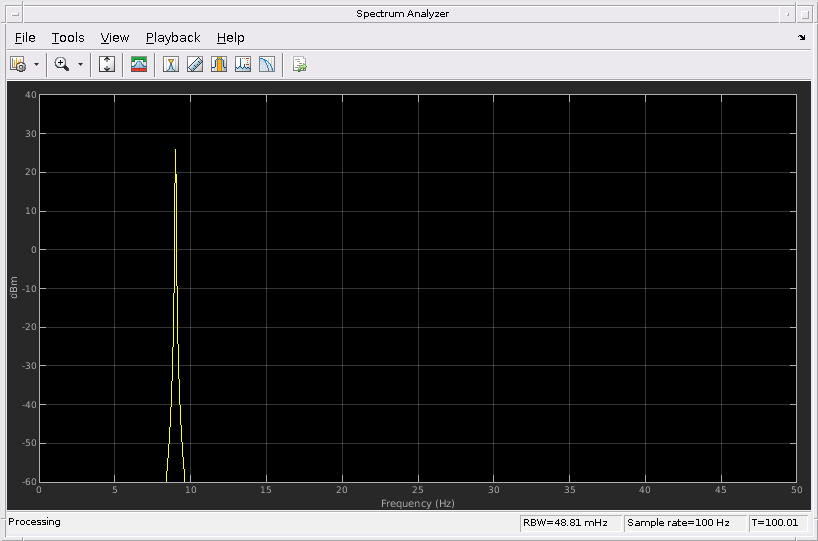

Постройте спектр одно боковой полосы.
step(sa,ysingle)
