pmdemod

Демодуляция фазы

Синтаксис

z = pmdemod(y,Fc,Fs,phasedev)
z = pmdemod(y,Fc,Fs,phasedev,ini_phase)

Описание

z = pmdemod(y,Fc,Fs,phasedev) демодулирует модулируемый фазой y сигнала в несущей частоте Fc (герц). z и сигнал поставщика услуг имеют уровень выборки Fs (герц), где Fs должен быть, по крайней мере, 2*Fc. Аргумент phasedev является сдвигом по фазе модулируемого сигнала в радианах.

z = pmdemod(y,Fc,Fs,phasedev,ini_phase) задает начальную фазу модулируемого сигнала, в радианах.

Примеры

свернуть все

Установите частоту дискретизации. Чтобы построить сигналы, создайте временной вектор.

fs = 50;
t = (0:2*fs+1)'/fs;

Создайте синусоидальный входной сигнал.

x = sin(2*pi*t) + sin(4*pi*t);

Установите несущую частоту и сдвиг по фазе.

fc = 10;
phasedev = pi/2;

Модулируйте входной сигнал.

tx = pmmod(x,fc,fs,phasedev);

Передайте сигнал через канал AWGN.

rx = awgn(tx,10,'measured');

Демодулируйте сигнал с шумом.

y = pmdemod(rx,fc,fs,phasedev);

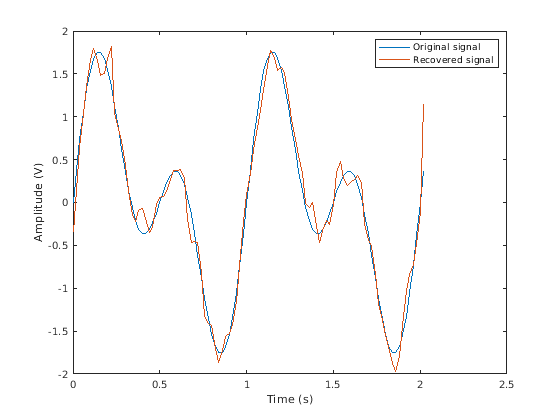

Постройте исходные и восстановленные сигналы.

figure; plot(t,[x y]);
legend('Original signal','Recovered signal');
xlabel('Time (s)')
ylabel('Amplitude (V)')

Смотрите также

| |

Представлено до R2006a
