ngrid

Наложите график Николса на график Николса

Синтаксис

ngrid

Описание

ngrid линии сетки графика Николса наложений по частотной характеристике Николса системы LTI SISO. Область значений линий сетки Николса собирается охватить целую частотную характеристику Николса.

График связывает комплексное число H / (1 + H) к H, где H является любым комплексным числом. Для систем SISO, когда H является точкой на частотной характеристике разомкнутого цикла, затем

H1+H

соответствующее значение частотной характеристики с обратной связью, принимающей модульную отрицательную обратную связь.

Если текущая ось пуста, ngrid генерирует новую сетку графика Николса в области-40 дБ к 40 дБ в значении и –360 градусах до 0 градусов в области фазы. Если текущая ось не содержит частотную характеристику Николса SISO, ngrid возвращает предупреждение.

Примеры

свернуть все

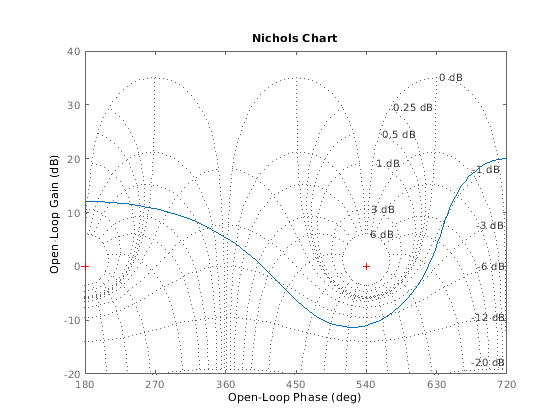

Постройте ответ Николса с линиями сетки Николса для следующей системы:

H(s)=-4s4+48s3-18s2+250s+600s4+30s3+282s2+525s+60.

H = tf([-4 48 -18 250 600],[1 30 282 525 60]);
nichols(H)
ngrid

Контекстное меню для графиков Николса включает Трудную опцию при Изменении масштаба. Можно использовать это, чтобы отсечь неограниченные ответвления графика Николса.

Смотрите также

Представлено до R2006a
