sigmaplot

Постройте сингулярные значения частотной характеристики и возвратите указатель графика

Синтаксис

h = sigmaplot(sys)
sigmaplot(sys,{wmin,wmax})
sigmaplot(sys,w)
sigmaplot(sys,w,TYPE)
sigmaplot(AX,...)
sigmaplot(..., plotoptions)

Описание

h = sigmaplot(sys) производит график сингулярного значения (SV) частотной характеристики динамической системы sys. Это также возвращается, график обрабатывают h. Можно использовать этот указатель, чтобы настроить график с командами setoptions и getoptions. Ввод

help sigmaoptions

для списка доступных опций графика.

Частотный диапазон и число точек выбраны автоматически. Смотрите bode для получения дополнительной информации о понятии частоты в дискретное время.

sigmaplot(sys,{wmin,wmax}) строит график SV для частот, располагающихся между wmin и wmaxrad/TimeUnit, где TimeUnit является единицами измерения времени входной динамической системы, заданной в свойстве TimeUnit sys).

sigmaplot(sys,w) использует предоставленный пользователями векторный w частот, в rad/TimeUnit, в котором должна быть оценена частотная характеристика. Смотрите logspace, чтобы сгенерировать логарифмически распределенные векторы частоты.

sigmaplot(sys,w,TYPE) или sigmaplot(sys,[],TYPE) строит следующие измененные графики SV в зависимости от значения TYPE:

ВВЕДИТЕ = 1 -->SV inv (SYS)
ВВЕДИТЕ = 2 -->SV МЕНЯ + SYS
ВВЕДИТЕ = 3-->SV меня + inv (SYS)

sys должен быть квадратной системой при использовании этого синтаксиса.

sigmaplot(AX,...) графики в оси с указателем AX.

sigmaplot(..., plotoptions) строит сингулярные значения с опциями, заданными в plotoptions. Ввод

help sigmaoptions

для получения дополнительной информации.

Примеры

свернуть все

Постройте ответы сингулярного значения динамической системы.

sys = rss(3,3,5);

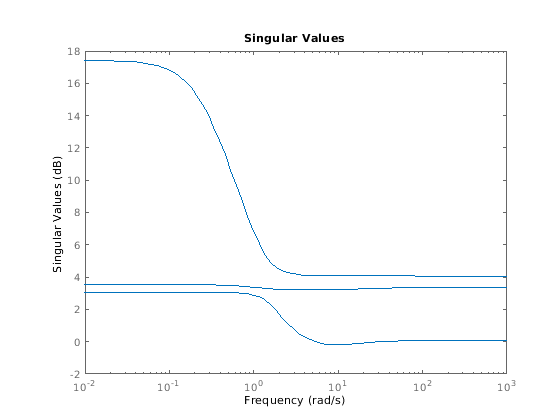

h = sigmaplot(sys);

Установите свойства указателя графика h настраивать график. Например, измените модули графика на Гц.

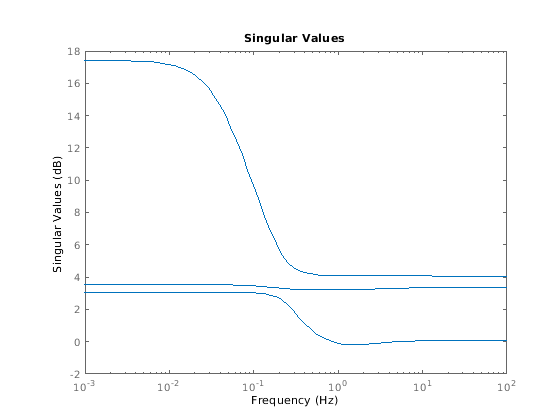

setoptions(h,'FreqUnits','Hz');

Советы

Можно изменить свойства графика, например, модули. Для получения информации о способах изменить свойства ваших графиков, смотрите Способы Настроить Графики.

Смотрите также

| | |

Представлено до R2006a
