Управляйте скоростью автомобиля

Эта модель использует Продольный блок диспетчера Стэнли, чтобы управлять скоростью автомобиля в движении вперед. В этой модели автомобиль ускоряется от 0 до 10 метров в секунду.

Продольный блок диспетчера Стэнли является дискретным пропорционально-интегральным контроллером с интегральным антизавершением. Учитывая текущую скорость и направление движения автомобиля, блок выводит ускорение, и команды замедления должны были совпадать с заданной ссылочной скоростью.

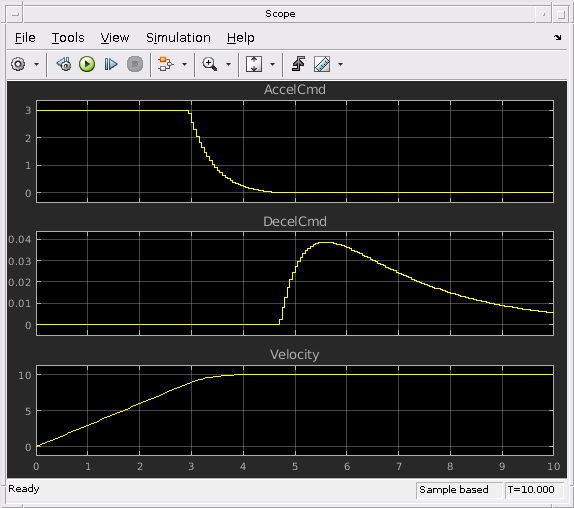

Запустите модель. Затем откройте осциллограф, чтобы видеть изменение в скорости и соответствующем ускорении и командах замедления.

Продольный блок диспетчера Стэнли насыщает ускоряющую команду в максимальном значении 3 метров в секунду. Максимальное продольное ускорение (m/s^2) параметр блока определяет это максимальное значение. Попытайтесь настроить этот параметр и повторно моделировать модель. Наблюдайте эффекты изменения на осциллографе. Другие параметры, которые можно настроить, включают коэффициенты усиления пропорциональных и интегральных компонентов блока, с помощью Пропорционального усиления, Kp и усиления Integral, параметров Ки, соответственно.
