dsp. Минимум

Найдите минимальные значения входа или последовательность входных параметров

Описание

Объект dsp.Minimum находит минимальное значение входа или последовательность входных параметров.

Примечание

Режим Running в Системе dsp.Minimum object™ будет удален в будущем релизе. Чтобы вычислить рабочий минимум в MATLAB^®, используйте Системный объект dsp.MovingMinimum вместо этого.

Вычислить минимальное значение входа или последовательность входных параметров:

Создайте объект dsp.Minimum и установите его свойства.
Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты? MATLAB.

Создание

Синтаксис

min = dsp.Minimum

min = dsp.Minimum(Name,Value)

Описание

пример

min = dsp.Minimum возвращает объект, min, который вычисляет значение и/или индекс минимальных элементов во входе или последовательности входных параметров по заданному Dimension.

min = dsp.Minimum(Name,Value) возвращает находящий минимальный объект, min, с каждым заданным набором свойств к заданному значению.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и функция release разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты (MATLAB).

`ValueOutputPort` — Выведите минимальное значение
`true` (значение по умолчанию) | `false`

Установите это свойство на true в порядке вывести минимальное значение входа. Установите это свойство на false в порядке вывести индекс минимального значения входа.

Зависимости

Это свойство применяется только, когда вы устанавливаете свойство RunningMinimum на false.

`RunningMinimum` — Вычислите по одному входу или нескольким входным параметрам
`false` (значение по умолчанию) | `true`

Когда вы устанавливаете это свойство на true, объект вычисляет минимальное значение по последовательным вызовам объектного алгоритма. Когда вы устанавливаете это свойство на false, объект вычисляет минимальное значение по текущему входу.

`IndexOutputPort` — Выведите индекс минимального значения
`true` (значение по умолчанию) | `false`

Установите это свойство на true выводить индекс минимального значения входа.

Зависимости

Это свойство применяется только, когда вы устанавливаете свойство RunningMinimum на false.

Вход `ResetInputPort` — Additional, чтобы позволить сбросить рабочего минимума
`false` (значение по умолчанию) | `true`

Установите это свойство на true позволять сбросить рабочего минимума. Когда вы устанавливаете это свойство на true, необходимо задать вход сброса к методу step, чтобы сбросить рабочий минимум. Это свойство применяется только, когда вы устанавливаете свойство RunningMinimum на true.

`ResetCondition` — Условие, которое инициировало сброс рабочего минимума
`Non-zero` (значение по умолчанию) | `Rising edge` | `Falling edge` | `Either edge`

Задайте событие, которое сбрасывает рабочий минимум. Это свойство применяется только, когда вы устанавливаете свойство ResetInputPort на true.

`IndexBase` — Нумерация основы для индекса минимального значения
`One` (значение по умолчанию) | `Zero`

Задайте нумерацию, используемую при вычислении индекса минимального значения как начинающий или с One или с Zero.

Зависимости

Это свойство применяется только, когда вы устанавливаете свойство IndexOutputPort на true.

`Dimension` — Размерность, которая задает направление расчета
`Column` (значение по умолчанию) | `All` | `Row` | `Custom`

Задайте, как минимальное вычисление выполняется по данным.

Зависимости

Это свойство применяется, когда вы устанавливаете свойство RunningMinimum на false.

`CustomDimension` — Числовая размерность, чтобы вычислить
`1` (значение по умолчанию) | положительное целое число

Задайте целочисленную размерность входного сигнала, по которому объект находит минимум. Банка не превышает количество размерностей во входном сигнале.

Зависимости

Это свойство только применяется, когда вы устанавливаете Свойство измерения на Custom.

Свойства фиксированной точки

`RoundingMethod` — Округление метода для операций фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте метод округления.

`OverflowAction` — Действие, чтобы взять, когда целочисленный вход из области значений
`Wrap` (значение по умолчанию) | `Saturate`

Задайте действие переполнения.

`ProductDataType` — Тип данных продукта
`Same as input` (значение по умолчанию) | `Custom`

Задайте тип данных с фиксированной точкой продукта.

`CustomProductDataType` — Слово продукта и дробные длины
`numerictype([],32,30)` (значение по умолчанию) | numerictype

Задайте фиксированную точку продукта как масштабированный объект numerictype с Signedness Auto.

Зависимости

Это свойство применяется только, когда вы устанавливаете свойство AccumulatorDataType на Custom.

`AccumulatorDataType` — Тип данных аккумулятора
`Same as product` (значение по умолчанию) | `Same as input` | `Custom`

Задайте тип данных с фиксированной точкой аккумулятора как один из | Same as product | Same as input | Custom |.

`CustomAccumulatorDataType` — Слово аккумулятора и дробные длины
`numerictype([],32,30)` (значение по умолчанию) | numerictype

Задайте фиксированную точку аккумулятора как масштабированный объект numerictype с Signedness Auto.

Зависимости

Это свойство применяется только, когда вы устанавливаете свойство AccumulatorDataType на Custom.

Использование

Для версий ранее, чем R2016b, используйте функцию step, чтобы запустить алгоритм Системного объекта. Аргументы к step являются объектом, который вы создали, сопровождаемый аргументами, показанными в этом разделе.

Например, y = step(obj,x) и y = obj(x) выполняют эквивалентные операции.

Синтаксис

[val,ind] = min(x)

val = min(x)

ind = min(x)

val = min(x,r)

Описание

пример

[val,ind] = min(x) возвращает минимальное значение, val, и индекс или положение минимального значения, ind, вдоль заданного Dimension x.

val = min(x) возвращает минимальное значение, val, входа x. Когда свойством RunningMinimum является true, val соответствует минимальному значению по последовательным вызовам алгоритма.

ind = min(x) возвращает нуль - или индекс на основе один ind минимального значения, когда свойством IndexOutputPort является true, и свойством ValueOutputPort является false. Необходимо установить свойство RunningMinimum на false использовать этот синтаксис.

val = min(x,r) сбрасывает состояние min на основе значения сигнала сброса, r и свойства ResetCondition. Чтобы включить этот тип обработки, установите свойство RunningMinimum на true и свойство ResetInputPort к true.

Входные параметры

развернуть все

`x` Ввод данных
вектор | матрица

Ввод данных, заданный как вектор или матрица. Если x является матрицей, каждый столбец обработан как независимый канал. Минимум определяется вдоль каждого канала. Объект также принимает входные параметры переменного размера. Если объект заблокирован, можно изменить размер каждого входного канала.

`r` Сбросьте сигнал
скаляр

Сбросьте сигнал, используемый, чтобы сбросить рабочий минимум, заданный как скалярное значение. Объект сбрасывает рабочий минимум, если сигнал сброса удовлетворяет ResetCondition.

Зависимости

Чтобы включить этот сигнал, установите свойство RunningMinimum на true и свойство ResetInputPort к true.

Выходные аргументы

развернуть все

`val` — Минимальное значение входа
скаляр | вектор

Минимальное значение входа, возвращенного как скаляр или вектор. Объект определяет минимальное значение входа вдоль каждого канала. Если вход является вектор-столбцом, вывод является скаляром. Если вход является многоканальным сигналом, выходной сигнал является 1 N вектором, где N является количеством входных каналов.

`ind` Индекс минимума
скаляр | вектор

Индексы минимальных значений входа, возвращенного как скаляр или вектор. Объект определяет индексы минимальных значений входа вдоль каждого канала. Если вход является вектор-столбцом, вывод является скаляром. Если вход является многоканальным сигналом, выходной сигнал является 1 N вектором, где N является количеством входных каналов.

Типы данных: double | uint32

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

Характерный для всех системных объектов

`step`	Запустите алгоритм Системного объекта
`release`	Высвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
`reset`	Сбросьте внутренние состояния Системного объекта

Примеры

развернуть все

Вычислите минимум и рабочий минимум сигнала

Скрипт Open Live Script

Примечание: Этот пример запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов функции с эквивалентным синтаксисом step. Например, myObject (x) становится шагом (myObject, x).

Найдите минимальное значение и его индекс.

 min1 = dsp.Minimum;
 x = randn(100,1);
 [y, I] = min1(x) %#ok

y = -2.9443

I = 35

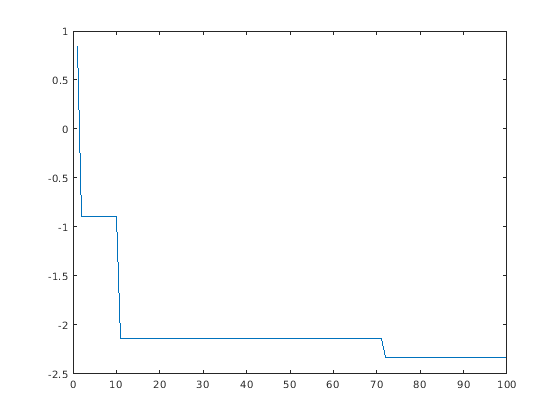

Вычислите рабочий минимум.

 min2 = dsp.Minimum;
 min2.RunningMinimum = true;
 x = randn(100,1);
 y = min2(x);
 plot(y);

y (i) является минимумом всех значений в векторе x (1:i).

Алгоритмы

Этот объект реализует алгоритм, входные параметры и выходные параметры, описанные на странице с описанием блока Minimum. Свойства объектов соответствуют параметрам блоков.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Эта генерация HDL-кода поддержки объектов, если вам установили HDL Coder™. HDL Coder обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.
