getRBW
Пропускная способность разрешения спектра
Синтаксис
RBW = getRBW(estimator)RBW = getRBW(estimator,Fs)Описание
Примеры
Спектр мощности многоканального синусоидального сигнала
Вычислите спектр мощности многоканального синусоидального сигнала с помощью Системы dsp.SpectrumEstimator object™. Можно получить вектор частот, на которых спектр оценивается с помощью функции getFrequencyVector. Чтобы вычислить пропускную способность разрешения оценки (RBW), используйте функцию getRBW.
Сгенерируйте синусоиду с тремя каналами, выбранную на уровне 1 кГц. Задайте синусоидальные частоты 100, 200, и 300 Гц. Вторым и третьим каналам смещали их фазы сначала
и
, соответственно.
SINE = dsp.SineWave('SamplesPerFrame',1000,'SampleRate',1000, ... 'Frequency',[100 200 300],'PhaseOffset',[0 pi/2 pi/4]);
Оцените и постройте односторонний спектр сигнала. Используйте объект dsp.SpectrumEstimator для вычисления и dsp.ArrayPlot для графического вывода.
SE = dsp.SpectrumEstimator('FrequencyRange','onesided'); PLOTTER = dsp.ArrayPlot('PlotType','Line','YLimits',[0 0.75], ... 'YLabel','Power Spectrum (watts)','XLabel','Frequency (Hz)');

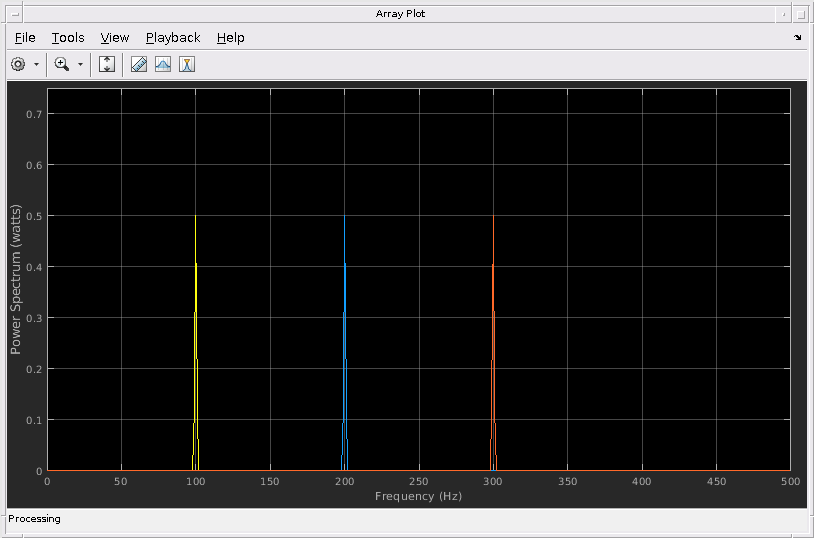

Продвиньтесь до, получают потоки данных и отображают спектры трех каналов.
y = SINE(); pxx = SE(y); PLOTTER(pxx)
Получите вектор частот, на которых спектр оценивается в Гц, с помощью функции getFrequencyVector.
f = getFrequencyVector(SE);
Вычислите пропускную способность разрешения (RBW) оценки с помощью функции getRBW.
rbw = getRBW(SE)
rbw =
0.0015
Пропускная способность разрешения спектра мощности сигнала составляет 0,0015 Гц. Эта частота является наименьшей частотой, которая может быть разрешена на спектре.
