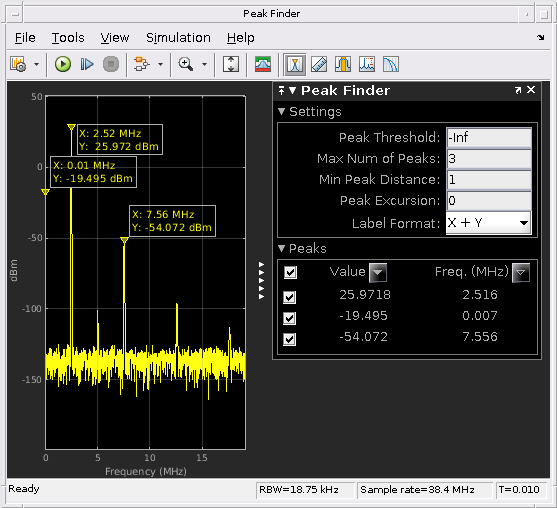

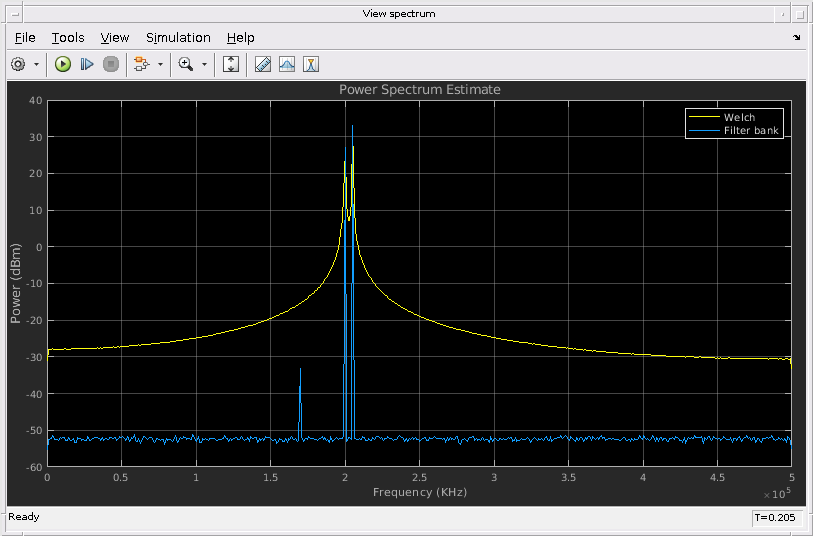

Представление частотного диапазона сигнала показывает важные характеристики сигнала, которые трудно анализировать во временном интервале. Спектральный анализ позволяет вам охарактеризовать содержимое частоты сигнала. Выполните спектральный анализ в реальном времени динамического сигнала с помощью Системы dsp.SpectrumAnalyzer object™ в MATLAB^® и блоке Spectrum Analyzer в Simulink^®. Спектр анализатор использует метод валлийцев усреднения измененной периодограммы или метода набора фильтров, чтобы вычислить спектральные данные. И эти методы являются основанными на БПФ спектральными методами оценки, которые не делают предположений о входных данных и могут использоваться с любым видом сигнала. Для получения дополнительной информации об алгоритме спектр использование анализатора смотрите Спектральный анализ. В дополнение к просмотру спектра можно также просмотреть спектрограмму сигнала в спектре анализатор. Для примера, вид на море Спектрограмма Используя Спектр Анализатор.

Если вы хотите получить эти данные для обработки сообщения в MATLAB, вызовите функции объекта isNewDataReady и getSpectrumData на спектре объект анализатора. Путем вызывания этих функций в цикле потоковой передачи можно получить целые спектральные данные. В Simulink, чтобы получить спектральные данные, создают объект Spectrum Analyzer Configuration и запускают функцию getSpectrumData на этом объекте. Обратите внимание на то, что в Simulink, можно получить только последний кадр спектральных данных, показанных на спектре анализатор.

Поочередно, можно использовать блок Системный объект и Spectrum Estimator dsp.SpectrumEstimator, чтобы вычислить спектр мощности и получить спектральные данные для последующей обработки. Чтобы просмотреть спектральные данные, вычисленные средством оценки спектра, используйте график массивов. Для примеров смотрите Оценку Спектр мощности в MATLAB и Оценке Спектр мощности в Simulink.
