fdesign.hilbert

Гильбертов объект спецификации фильтров

Синтаксис

d = fdesign.hilbert d = fdesign.hilbert(specvalue1,specvalue2) d = fdesign.hilbert(spec) d = fdesign.hilbert(spec,specvalue1,specvalue2) d = fdesign.hilbert(...,Fs) d = fdesign.hilbert(...,MAGUNITS)

Описание

d = fdesign.hilbert создает разработчика фильтра Гильберта по умолчанию d с N, порядком фильтра, набором к 30 и TW, набор ширины перехода к 0.1π радианы/выборка.

d = fdesign.hilbert(specvalue1,specvalue2) создает Гильбертова разработчика фильтра d, принимающий спецификацию по умолчанию 'N,TW'. Вы вход specvalue1 и specvalue2 для N и TW.

d = fdesign.hilbert(spec) инициализирует свойство Specification разработчика фильтра к spec. Вы обеспечиваете одно из следующих, как введено, чтобы заменить spec. Опции спецификации не являются чувствительными к регистру.

Примечание

Спецификации, отмеченные звездочкой, требуют программного обеспечения DSP System Toolbox™.

Опция спецификации значения по умолчанию 'N,TW'.
'TW,Ap' *

Спецификации фильтра заданы можно следующим образом:

Ap — сумма пульсации, позволенной в полосе передачи в децибелах (модули по умолчанию). Также названный Apass.
N отфильтруйте порядок.
TW — ширина области перехода между полосой пропускания и полосой задерживания.

По умолчанию fdesign.hilbert принимает, что все спецификации частоты обеспечиваются в нормированных единицах частоты. Кроме того, децибелы значение по умолчанию для всех спецификаций значения.

Различные спецификации могут иметь различные методы разработки в наличии. Используйте designmethods (d), чтобы получить список методов разработки, доступных для данной спецификации.

d = fdesign.hilbert(spec,specvalue1,specvalue2) инициализирует спецификации разработчика фильтра в spec с specvalue1, specvalue2, и так далее. Чтобы получить описание спецификаций specvalue1 и specvalue2, войти

get(d,'description')

в Командной строке.

d = fdesign.hilbert(...,Fs) добавляет аргумент Fs, заданный в Гц, чтобы задать частоту дискретизации. В этом случае все частоты в спецификациях находятся в Гц также.

d = fdesign.hilbert(...,MAGUNITS) задает модули для любой спецификации значения, которую вы обеспечиваете во входных параметрах. MAGUNITS может быть одним из

'linear' — задайте значение в линейных модулях
'dB' — задайте значение в дБ (децибелы)
'squared' — задайте значение в блоках питания

Когда вы не используете аргумент MAGUNITS, fdesign принимает, что все значения находятся в децибелах. Обратите внимание на то, что fdesign хранит все спецификации значения в децибелах (преобразовывающий в децибелы когда необходимый) независимо от того, как вы задаете значения.

Примеры

свернуть все

Гильбертовы преобразователи

Скрипт Open Live Script

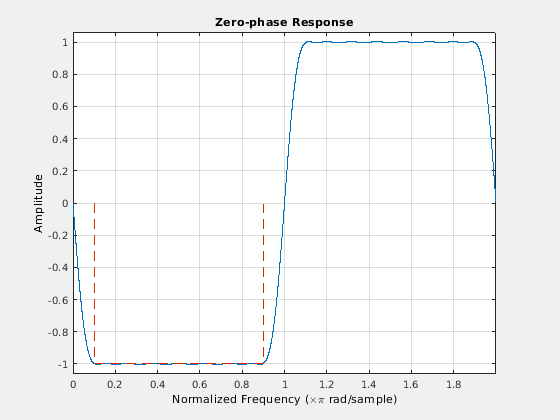

Разработайте Гильбертов преобразователь порядка 30 с шириной перехода 0.2π рад/выборка. Используйте минимизацию наименьших квадратов, чтобы получить equiripple КИХ-фильтр линейной фазы. Постройте нулевой фазовый отклик в интервале [–π,π).

d = fdesign.hilbert('N,TW',30,0.2);
Hd = design(d,'equiripple','SystemObject',true);
zerophase(Hd,'whole')

Импульсный ответ этого фильтра типа 3 ровного порядка антисимметричен.

impz(Hd)

ftype = firtype(Hd)

ftype = 3

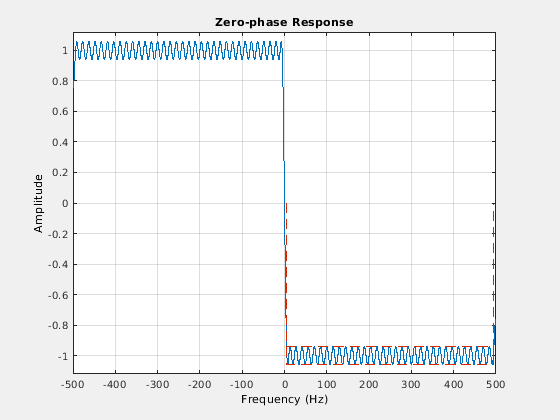

Разработайте минимальный заказ преобразователь Гильберта, который имеет частоту дискретизации 1 кГц. Задайте ширину области перехода как 10 Гц и пульсации полосы пропускания как 1 дБ. Отобразите нулевой фазовый отклик фильтра.

fs = 1e3;
d = fdesign.hilbert('TW,Ap',10,1,fs);
hd = design(d,'equiripple','SystemObject',true);
zerophase(hd,-fs/2:0.1:fs/2,fs)

Смотрите также

design | fdesign | setspecs
