fdesign.polysrc
Создайте полиномиальный конвертер частоты дискретизации разработчик фильтра (POLYSRC)
Синтаксис
d = fdesign.polysrc(l,m)
d = fdesign.polysrc(l,m,'Fractional Delay','Np',Np)
d = fdesign.polysrc(...,Fs)
Описание
d = fdesign.polysrc(l,m) создает полиномиального разработчика фильтра конвертера частоты дискретизации Д с коэффициентом интерполяции L и фактором десятикратного уменьшения M. L значения по умолчанию к 3. M значения по умолчанию к 2. L и M может быть произвольными положительными числами.
d = fdesign.polysrc(l,m,'Fractional Delay','Np',Np) инициализирует спецификацию разработчика фильтра с Np и устанавливает полиномиальный порядок к значению Np. Если не использованные значения по умолчанию Np к 3.
d = fdesign.polysrc(...,Fs) задает частоту дискретизации (в Гц).
Примеры
Разработайте конвертер частоты дискретизации
Этот пример показывает, как разработать конвертер частоты дискретизации, который использует 3-й порядок фильтр интерполяции Лагранжа, чтобы преобразовать от 44.1 кГц до 48 кГц.
[L,M] = rat(48/44.1); f = fdesign.polysrc(L,M,'Fractional Delay','Np',3); Hm = design(f,'lagrange');
Исходная частота дискретизации
Fs = 44.1e3;
9 408 выборок, 0,213 секунд длиной
n = 0:9407;
Исходный сигнал, синусоида на уровне 1 кГц
x = sin(2*pi*1e3/Fs*n);
10 241 выборка, все еще 0,213 секунды
y = filter(Hm,x);

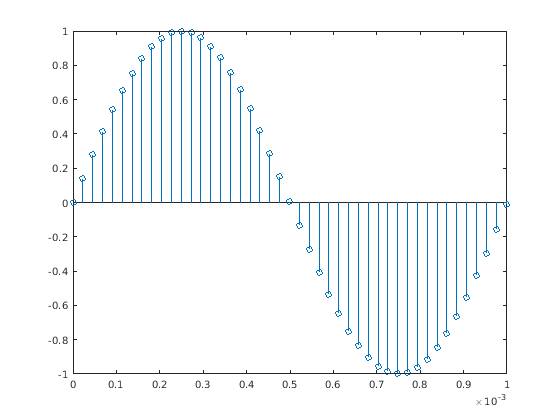

Постройте исходный выбранный на уровне 44.1 кГц
stem(n(1:45)/Fs,x(1:45))
hold on

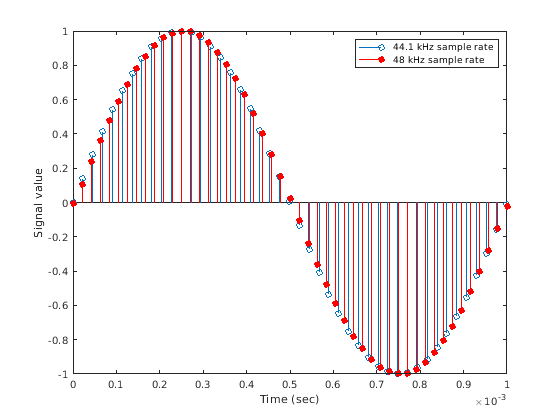

График незначительно интерполировал сигнал (48kHz) красного цвета
stem((n(3:51)-2)/(Fs*L/M),y(3:51),'r','filled') xlabel('Time (sec)');ylabel('Signal value') legend('44.1 kHz sample rate','48 kHz sample rate')
Для получения дополнительной информации о Неоплодотворенном SRCs, смотрите "Эффективное Преобразование Частоты дискретизации между Случайными факторами" пример, efficientsrcdemo.
