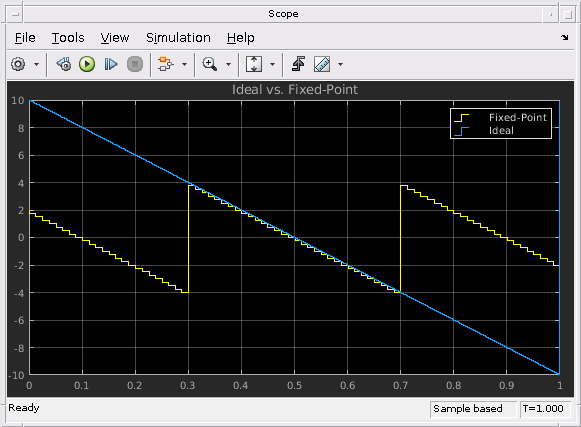

Как преобразовать сигналы между встроенным и типами данных с фиксированной точкой и иллюстрируют, как типы данных с фиксированной точкой влияют на представимую точность и область значений. Тип данных с фиксированной точкой, используемый в этой модели, является fixdt (1,5,2), который является 5-битным номером со знаком с 2 битами справа от двоичной точки:

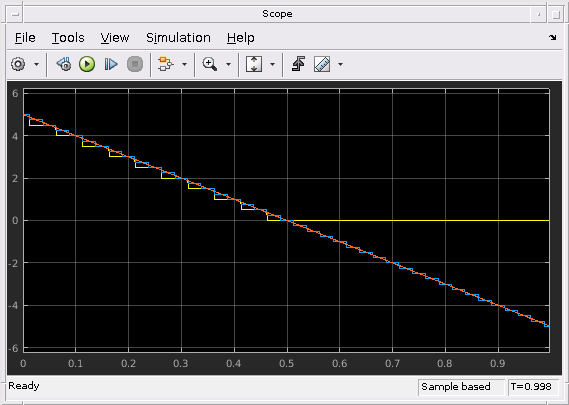

Преобразуйте от одного типа данных с фиксированной точкой до другого типа данных с фиксированной точкой. В этом случае преобразование между sfix32_En2 и ufix8_En1, означая:

Используйте блок FixPt To FixPt Inherited. Поскольку Simulink® распространяет типы данных в блок-схеме, сервисное моделирование фиксированной точки может быть templatized для сценариев совместного использования. Возможности наследования типа данных можно дать дополнительную информацию с помощью различных спецификаций относительного типа. Блок FixPt To FixPt Inherited обеспечивает способ указать, что "этот сигнал должен иметь тот же тип данных с фиксированной точкой как тот сигнал" путем проводного соединения его до сигналов интереса.
