Сгенерируйте структурированный текст для нечеткой системы Используя Simulink PLC Coder

Можно сгенерировать Структурированный текст для блока Fuzzy Logic Controller с помощью Simulink® PLC Coder™. Для получения дополнительной информации о генерации Структурированного текста смотрите Генерацию кода (Simulink PLC Coder).

По умолчанию блок Fuzzy Logic Controller использует данные с двойной точностью для симуляции и генерации кода. Модель fuzzyPID сконфигурирована, чтобы использовать данные с двойной точностью. Можно также использовать или данные или фиксированной точки с одинарной точностью. Для получения дополнительной информации о конфигурировании вашей нечеткой системы вывода для генерации кода смотрите Контроллер Нечеткой логики.

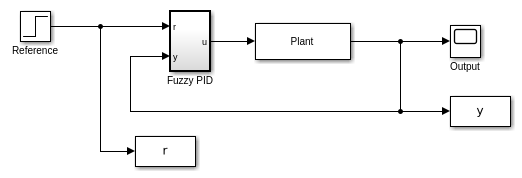

mdl = 'fuzzyPID';
open_system(mdl)

Это - хорошая практика, чтобы подтвердить производительность системы в Simulink прежде, чем сгенерировать код. Запустите симуляцию.

sim(mdl)
open_system([mdl '/Output'])

Чтобы сгенерировать Структурированный текст для модели, используйте команду plcgeneratecode. Эта команда генерирует код для атомарной подсистемы в модели. Чтобы сгенерировать код для Нечеткого ПИД-регулятора, сконфигурируйте подсистему как атомарную подсистему путем выбора Treat как атомарного модульного параметра для подсистемы.

subsys = [mdl '/Fuzzy PID'];
set_param(subsys,'TreatAsAtomicUnit','on')

При генерации кода для только блока Fuzzy Logic Controller поместите блок в подсистеме и установите Обработку как атомарный модульный параметр той подсистемы.

Сгенерируйте Структурированный текст для Нечеткой подсистемы ПИДа.

plcgeneratecode(subsys);
PLC code generation successful for 'fuzzyPID/Fuzzy PID'.

Generated files:
<a href="matlab: edit('plcsrc/fuzzyPID.exp')">plcsrc/fuzzyPID.exp</a>

По умолчанию программное обеспечение сохраняет сгенерированный код в следующем месте:

plcsrc/fuzzy_PID.exp
