Удалите избыточную логику в проекте

HDL Coder™ выполняет оптимизацию, которая удаляет любой компонент или часть HDL-кода, который не способствует выводу.

Например, некоторые компоненты, которые не способствуют выводу в проекте:

  • Блок switch, который получает постоянный вход в порту управления

  • Блок Subsystem без активного вывода

HDL Coder™ оценивает постоянные условные значения, доступные во время компиляции. Это упрощает проект.

Чтобы проиллюстрировать, как эта оптимизация упрощает ваш проект:

1. Откройте модель hdlcoder_remove_redundant_logic.

 open_system('hdlcoder_remove_redundant_logic.slx')

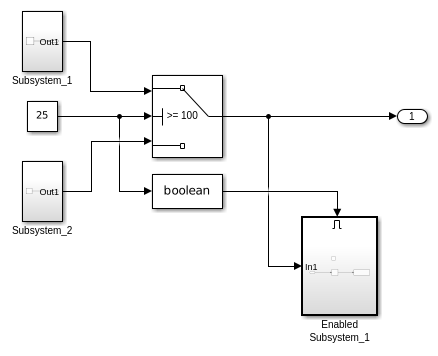

2. Откройте блок DUT.

 open_system('hdlcoder_remove_redundant_logic/DUT')
 set_param('hdlcoder_remove_redundant_logic', 'SimulationCommand', 'update');

3. Сгенерировать HDL-код для проекта, в командной строке MATLAB®, введите:

makehdl('hdlcoder_remove_redundant_logic/DUT')

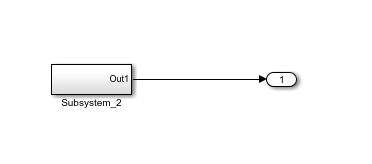

4. Откройте сгенерированную модель. Дважды кликните Подсистему DUT.

HDL Coder™ оценил условие переключателя во время компиляции, чтобы передать вход от подсистемы Subsystem_2 к выводу и устраненному ответвлению входа Subsystem_1. В этом примере нет никакого активного вывода, сгенерированного от блока EnabledSubsystem_1. Блок EnabledSubsystem_1 удален во время генерации HDL-кода.

Удаление избыточной логики уменьшает размер кода и избегает потенциальных отказов синтеза с нисходящими инструментами, когда вы развертываете сгенерированный код на целевую платформу. Эта оптимизация улучшает производительность вашего проекта на целевом компьютере.

Оптимизируйте неподключенные порты

Во время генерации HDL-кода неподключенные порты от сгенерированного кода удалены, не удаляя порты из моделей DUT верхнего уровня или подсистем. Эта оптимизация включает удаляющие несвязанные векторные и скалярные порты, порты элемента шины и входы шины. Удаление неподключенных портов улучшает удобочитаемость сгенерированного кода VHDL/Verilog и уменьшает использование области и размер кода. Сокращение избегает, чтобы отказ синтеза, вызванный неиспользуемыми портами в HDL Coder™, сгенерировал код VHDL/Verilog.

Чтобы проиллюстрировать, как неподключенные порты удалены из подсистемы во время генерации HDL-кода:

1. Откройте модель, содержащую порты элемента шины и порт, соединенный с неактивным выводом. Например, hdlcoder_RemoveUnconnectedPorts.

 open_system('hdlcoder_RemoveUnconnectedPorts.slx')

2. Откройте блок dut.

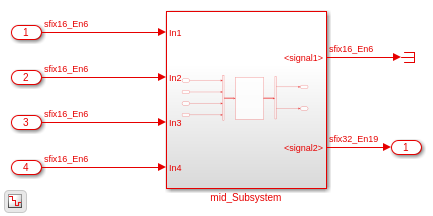

 open_system('hdlcoder_RemoveUnconnectedPorts/dut')
 set_param('hdlcoder_RemoveUnconnectedPorts', 'SimulationCommand', 'update');

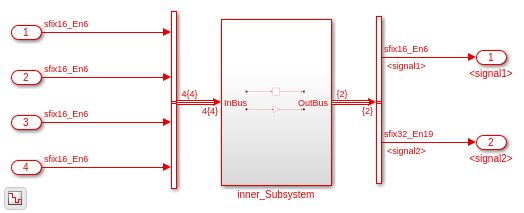

3. Откройте блок mid_Subsystem. mid_Subsystem содержит порты элемента шины. Один из выходного сигнала соединяется с блоком терминатора строки.

 open_system('hdlcoder_RemoveUnconnectedPorts/dut/mid_Subsystem')

4. Сгенерировать HDL-код для проекта, в командной строке MATLAB®, введите:

makehdl('hdlcoder_RemoveUnconnectedPorts/dut')

Сгенерированный код mid_Subsystem.v показывает код с оптимизацией неподключенного порта. Здесь, неподключенные порты удалены во время генерации HDL-кода.

Следующее является примером кода с и без оптимизации неподключенного порта.

Примечание: Удаление избыточной логики и оптимизации неподключенного порта не влияет на поддержку трассируемости.

Ограничения

  • Только несвязанные порты данных демонтированы. Порты управления не удалены.

  • Порты модели, на которую ссылаются, не удалены.
