bodeplot

График Предвещает частотную характеристику с дополнительными опциями настройки графика

Синтаксис

h = bodeplot(sys)
bodeplot(sys)
bodeplot(sys1,sys2,...)
bodeplot(AX,...)
bodeplot(..., plotoptions)
bodeplot(sys,w)

Описание

h = bodeplot(sys) постройте Предвещать значение и фазу модели sys динамической системы, и возвращается, график обрабатывают h к графику. Можно использовать этот указатель, чтобы настроить график с командами setoptions и getoptions.

bodeplot(sys) чертит Диаграмму Боде модели sys. Частотный диапазон и число точек выбраны автоматически.

bodeplot(sys1,sys2,...) изображает Предвещать ответ в виде графика многоуровневых моделей sys1, sys2... на одном графике. Можно задать цвет, стиль линии и маркер для каждой модели, как в

bodeplot(sys1,'r',sys2,'y--',sys3,'gx')

bodeplot(AX,...) графики в оси с указателем AX.

bodeplot(..., plotoptions) строит Предвещать ответ с опциями, заданными в plotoptions. Ввод

help bodeoptions

для списка доступных опций графика. Смотрите Фазу Соответствия на Заданной Частоте для примера соответствия фазы с помощью опций PhaseMatchingValue и PhaseMatchingFreq.

bodeplot(sys,w) чертит Диаграмму Боде для частот, заданных w. Когда w = {wmin,wmax}, Диаграмма Боде чертится для частот между wmin и wmaxrad/TimeUnit, где TimeUnit является единицами измерения времени входной динамической системы, заданной в свойстве TimeUnit sys.). Когда w является предоставленный пользователями векторный w частот в rad/TimeUnit, Предвещать ответ чертится для заданных частот.

Смотрите logspace, чтобы сгенерировать логарифмически распределенные векторы частоты.

Примеры

свернуть все

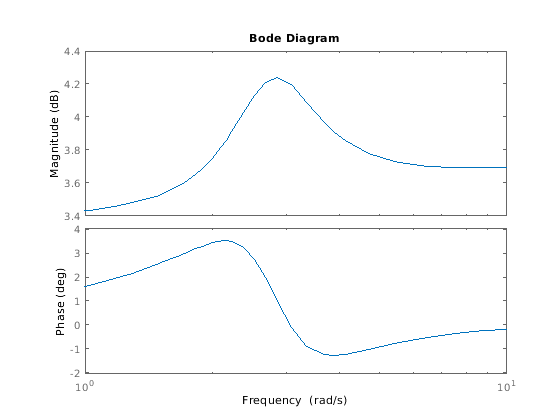

Сгенерируйте Диаграмму Боде.

sys = rss(5);
h = bodeplot(sys);

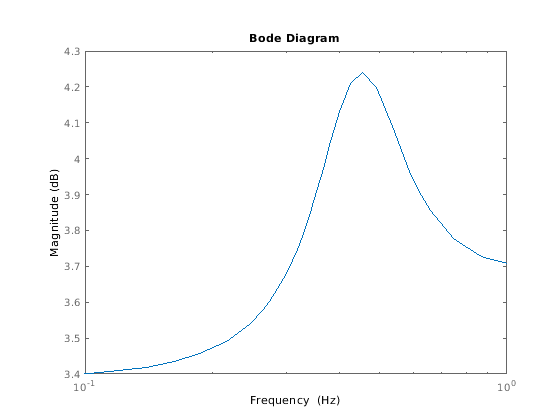

Измените модули на Гц и подавите график фазы. Для этого отредактируйте свойства указателя графика, h.

setoptions(h,'FreqUnits','Hz','PhaseVisible','off');

График автоматически обновляет, когда вы вызываете setoptions.

Создайте Диаграмму Боде динамической системы.

sys = tf(1,[1 1]);
h = bodeplot(sys);

Зафиксируйте фазу на уровне 1 рад/с до 750 градусов. Для этого получите свойства графика. Затем измените свойства PhaseMatchingFreq и PhaseMatchingValue совпадать с фазой к заданной частоте.

p = getoptions(h);
p.PhaseMatching = 'on';
p.PhaseMatchingFreq = 1;
p.PhaseMatchingValue = 750;

Обновите график.

setoptions(h,p);

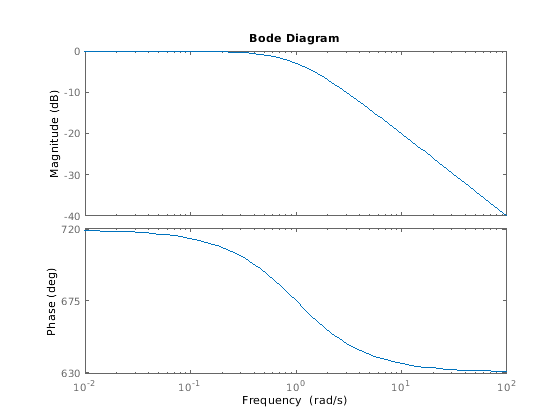

Первая диаграмма Боде имеет фазу-45 градусов на частоте 1 рад/с. При установке опций соответствия фазы так, чтобы на уровне 1 рад/с фаза была близка, 750 градусов приводят к второй Диаграмме Боде. Обратите внимание на то, что, однако, фаза может только быть-45 + N*360, где N является целым числом, и таким образом, график установлен в самую близкую допустимую фазу, а именно, 675 градусов (или 2*360 - 45 = 675).

Сравните частотные характеристики идентифицированных моделей в пространстве состояний порядка 2 и 6 наряду с их 2 σ области уверенности.

load iddata1
sys1 = n4sid(z1, 2);
sys2 = n4sid(z1, 6);

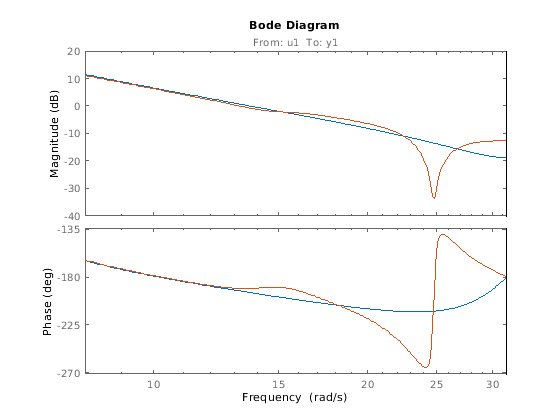

Обе модели производят приблизительно 70%-ю подгонку к данным. Однако sys2 показывает более высокую неуверенность в своей частотной характеристике, особенно близко к частоте Найквиста как показано графиком:

w = linspace(8,10*pi,256);
h = bodeplot(sys1,sys2,w);
setoptions(h,'PhaseMatching','on','ConfidenceRegionNumberSD',2);

Щелкните правой кнопкой по графику и выберите Characteristics> Confidence Region, чтобы включить характеристику области уверенности. Также введите showConfidence(h), чтобы построить область уверенности.

Сравните частотную характеристику параметрической модели, идентифицированной от данных о вводе/выводе, к непараметрической модели, идентифицированной с помощью тех же данных. Идентифицируйте параметрические и непараметрические модели на основе данных.

load iddata2 z2;
w = linspace(0,10*pi,128);
sys_np = spa(z2,[],w);
sys_p = tfest(z2,2);

spa и tfest требуют программного обеспечения System Identification Toolbox™. sys_np является непараметрической идентифицированной моделью. sys_p является параметрической идентифицированной моделью.

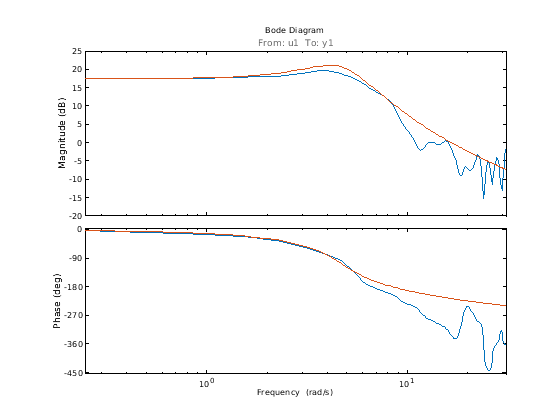

Создайте Диаграмму Боде, которая включает обе системы.

opt = bodeoptions;
opt.PhaseMatching = 'on';
bodeplot(sys_np,sys_p,w,opt);

Советы

Можно изменить свойства графика, например, модули. Для получения информации о способах изменить свойства ваших графиков, смотрите Способы Настроить Графики (Control System Toolbox).

Смотрите также

| | | |

Представлено до R2006a
