Постройте нулевую полюсом карту для пар ввода-вывода модели
iopzmap(sys)
iopzmap(sys1,sys2,...)

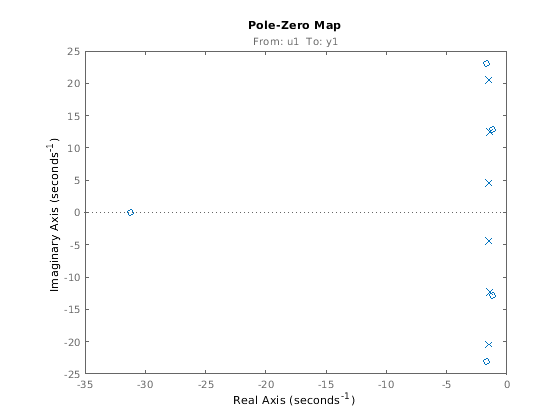

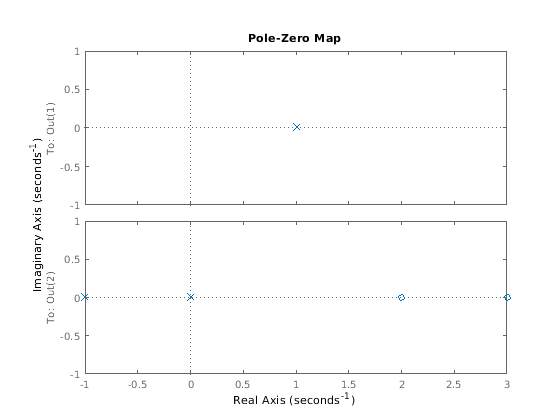

iopzmap(sys)
вычисляет и строит полюса и нули каждой пары ввода/вывода модели sys
динамической системы. Полюса построены как x's, и нули построены как o's.
iopzmap(sys1,sys2,...)
показывает полюса и нули многоуровневых моделей sys1
, sys2
... на одном графике. Можно задать отличительные цвета для каждой модели, как в iopzmap(sys1,'r',sys2,'y',sys3,'g')
.
Функции sgrid
или zgrid
могут использоваться к сюжетным линиям постоянного отношения затухания и собственной частоты в плоскости z или s.
Для образцовых массивов iopzmap
строит полюса и нули каждой модели в массиве на той же схеме.
Для дополнительных опций для настройки внешнего вида нулевого полюсом графика используйте iopzplot
.
