displayChart

Отобразите график Imatest® eSFR с наложенными видимыми областями

свернуть все на странице

Синтаксис

displayChart(chart)
displayChart(chart,Name,Value)

Описание

displayChart(chart) отображает график Imatest® eSFR с наложенными прямоугольниками, указывающими на наклонное ребро, серую закрашенную фигуру и КОРОЛЕЙ цветового поля.

пример

displayChart(chart,Name,Value) отображает график eSFR с дополнительными параметрами, управляющими аспектами отображения графика.

Примеры

свернуть все

Скрипт Open Live Script

Считайте изображение графика eSFR в рабочую область.

I = imread('eSFRTestImage.jpg');

Создайте объект esfrChart, который хранит информацию о тестовом графике.

chart = esfrChart(I);

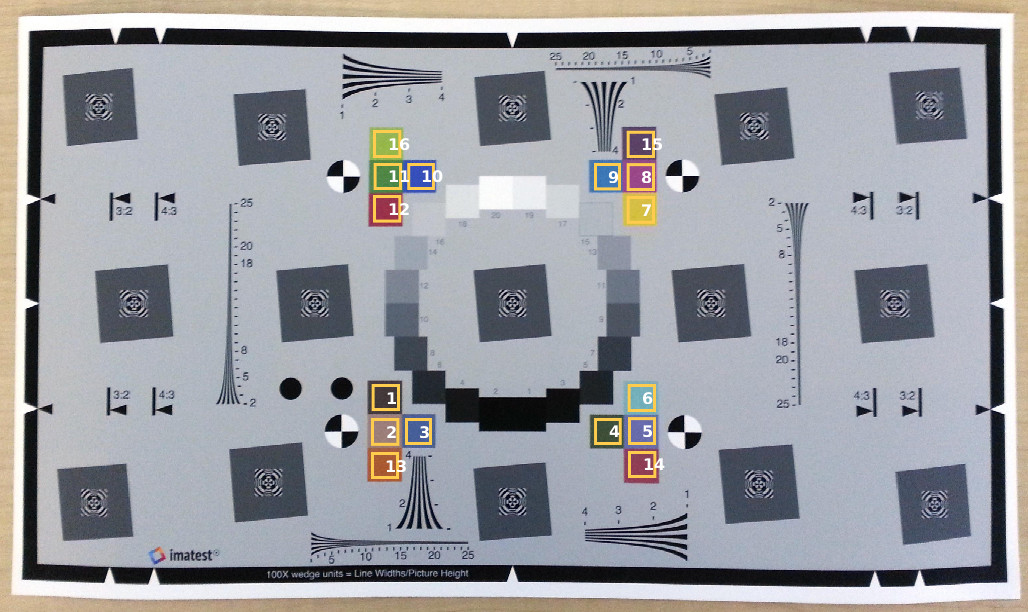

Отобразите только КОРОЛЕЙ цветового поля. Чтобы выполнить это, выключите отображение наклонных КОРОЛЕЙ ребра, серых КОРОЛЕЙ закрашенной фигуры и регистрационных точек.

displayChart(chart,'displayEdgeROIs',false,'displayGrayROIs',false,'displayRegistrationPoints',false);

Входные параметры

свернуть все

график eSFR, заданный как объект esfrChart.

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: displayChart(myChart,'displayEdgeROIs',false) выключает наложение наклонных КОРОЛЕЙ ребра.

Отобразите наклонных КОРОЛЕЙ ребра, заданных как пара, разделенная запятой, состоящая из 'displayEdgeROIs' и true или false. Когда displayEdgeROIs является true, 60 ограничительных рамок наклонного ребра наложены на изображении бледно-желтого цвета.

Типы данных: логический

Отобразите серых КОРОЛЕЙ закрашенной фигуры, заданных как пара, разделенная запятой, состоящая из 'displayGrayROIs' и true или false. Когда displayGrayROIs является true, 20 серых ограничительных рамок закрашенной фигуры наложены на изображении синего цвета.

Типы данных: логический

КОРОЛИ закрашенной фигуры цвета отображения, заданные как пара, разделенная запятой, состоящая из 'displayColorROIs' и true или false. Когда displayColorROIs является true, 16 ограничительных рамок цветового поля наложены на изображении темно-желтого цвета.

Типы данных: логический

Отобразите регистрационные точки, заданные как пара, разделенная запятой, состоящая из 'displayRegistrationPoints' и true или false. Когда displayRegistrationPoints является true, четыре регистрационных точки обозначаются с красным ромбовидным наложением.

Типы данных: логический

Указатель осей отображенного объекта изображения, заданного как пара, разделенная запятой, состоящая из 'Parent' и указателя осей. Parent задает родительский элемент объекта изображения, созданного displayChart.

Смотрите также

Функции

Объекты

Введенный в R2017b
