images.roi. Круговой класс

Пакет: images.roi

Круговая видимая область

Описание

Класс images.roi.Circle создает круговой объект видимой области (ROI). Вы вызываете метод draw объекта начать чертить ROI в интерактивном режиме при помощи вашей мыши.

Чтобы чертить ROI в интерактивном режиме, переместите указатель через оси, перетащите указатель, чтобы нарисовать круг. Чтобы закончить чертить, выпустите указатель. Чтобы удалить ROI, расположите указатель над кругом, щелкните правой кнопкой и выберите Delete Circle из контекстного меню. Для получения дополнительной информации об интерактивных поведениях включая горячие клавиши, смотрите Советы.

Класс images.roi.Circle является классом handle.

Создание

Описание

h = images.roi.Circle создает экземпляр класса images.roi.Circle со свойствами по умолчанию.

пример

h = images.roi.Circle(ax) создает ROI на осях, заданных ax.

пример

h = images.roi.Circle(___,Name,Value) изменяет внешний вид или поведение ROI путем определения значений для одного или нескольких свойств ROI. Можно установить свойства с помощью пар "имя-значение" с или не задавая оси.

Входные параметры

развернуть все

Родительский элемент ROI, заданного как объект Axes.

Свойства

развернуть все

Общественные собственности

Центр ROI, заданного как 1 2 числовой массив формы [x y]. Значения x и y являются координатами центральной точки ROI. Значение этого свойства изменяется автоматически, когда вы чертите или перемещаете ROI.

Цвет ROI, заданный как MATLAB® ColorSpec (Color Specification).

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

ROI может быть в интерактивном режиме удален через контекстное меню, заданное как true или false. Когда значением является true (значение по умолчанию), можно удалить ROI через контекстное меню. Чтобы отключить этот элемент контекстного меню, установите это свойство на false. Когда значение установлено к false, можно все еще удалить ROI путем вызывания функции delete определение указателя на ROI как вход.

Область осей, в которые можно в интерактивном режиме поместить ROI, заданный как одно из значений в этой таблице.

ЗначениеОписание
'auto'Областью рисунка являются пределы текущей системы координат (значение по умолчанию).
'unlimited'Область рисунка не имеет никакого контура, и КОРОЛИ могут чертиться или перетаскиваться, чтобы расширить вне пределов осей.
[x,y,w,h]Область рисунка ограничивается прямоугольной областью, начинающейся в (x, y), и расширяющей к ширине w и высота h.

Прозрачность поверхности ROI, заданной как значение числового скаляра в области значений [0 1]. Когда значением является 1, поверхность ROI полностью непрозрачна. Когда значением является 0, поверхность ROI абсолютно прозрачна.

Поверхность ROI может получить нажатия кнопки, заданные как true или false. Когда true (значение по умолчанию), поверхность ROI захватывает клики мыши. Когда false, поверхность ROI не захватывает клики мыши.

Видимость ROI обрабатывает в свойстве Children родительского элемента, заданного как одно из значений в этой таблице.

ЗначениеОписание
'on'Указатель на объект всегда видим (значение по умолчанию).
'off'Указатель на объект скрыт в любом случае.
'callback' Указатель на объект видим из коллбэков или функций, вызванных коллбэками, но не из функций, вызванных из командной строки.

Интерактивность ROI, заданного как одно из значений в этой таблице.

ЗначениеОписание
'all'ROI является полностью межигровым (значение по умолчанию).
'none'ROI не является межигровым, и никакие не перетаскивают точки, видимы.
'translate'ROI может быть переведен (перемещенный) в области рисунка, но не изменился. Это значение не доступно для использования с объектами images.roi.Point.
'reshape'ROI может быть изменен, но не переведен. Это значение не доступно для использования с объектами images.roi.Point или объектами images.roi.Rectangle.

Метка ROI, заданная как вектор символов или строка. По умолчанию ROI имеет, не маркируют ('').

Ширина ребра ROI, заданного в виде положительного числа в точках. Значение по умолчанию является три раза числом точек на экранный пиксель.

Родительский элемент ROI, заданный как объект Axes. UIAxes не может быть родительским элементом ROI.

Радиус круга, заданного в виде неотрицательного числа. Можно также установить это свойство путем рисования или изменения размеров круга.

Состояние выбора ROI, заданного как логическое значение true или false. Можно также установить это свойство в интерактивном режиме. Например, нажатие на ROI выбирает ROI и устанавливает это свойство на true. Точно так же нажатие клавиши Ctrl и нажатие на ROI отменяют выбор ROI и устанавливают значение этого свойства к false.

Цвет ROI, когда выбрано, заданный как ColorSpec (Color Specification) MATLAB. Интенсивность должна быть в области значений [0,1]. Если 'SelectedColor' установлен в 'none', то значение Color задает цвет ROI для всех состояний, выбранных или нет.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Цвет дорожки ROI, заданной как значение ColorSpec (Color Specification) MATLAB. По умолчанию ребро ROI твердо окрашенный. Если вы задаете StripeColor, ребро ROI чередуется. Чередование состоит из комбинации значения, заданного 'Color' и этим значением.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Пометьте, чтобы сопоставить с ROI, заданным как вектор символов или строка. Используйте значение тега, чтобы найти объект ROI в иерархии объектов с помощью функции findobj.

Контекстное меню, заданное как объект ContextMenu. Используйте это свойство отобразить пользовательское контекстное меню, когда вы щелкнете правой кнопкой по ROI. Можно создать пользовательское контекстное меню при помощи функции uicontextmenu и затем конфигурирующий свойства контекстного меню.

Данные, чтобы сопоставить с ROI, заданным как любые данные MATLAB. Например, можно задать скаляр, вектор, матрицу, массив ячеек, строку, символьный массив, таблицу или структуру. MATLAB не использует эти данные.

Местоположения точек на ребре ROI, возвращенного как n-by-2 массив, где n является общим количеством вершин.

Это свойство доступно только для чтения.

Видимость ROI, заданная как одно из значений в этой таблице.

ЗначениеОписание
'on'Отобразите ROI (значение по умолчанию).
'off'Скройте ROI, не удаляя его. Все еще можно получить доступ к свойствам невидимого ROI.

Методы

развернуть все

События

EventNameТриггерДанные о событияхАтрибуты события
DeletingROIROI собирается быть в интерактивном режиме удаленным.event.EventData

NotifyAccess: private

ListenAccess: public

DrawingStartedROI собирается в интерактивном режиме чертиться.event.EventData

NotifyAccess: private

ListenAccess: public

DrawingFinishedROI в интерактивном режиме чертился.event.EventData

NotifyAccess: private

ListenAccess: public

MovingROIФорма ROI или местоположение в интерактивном режиме изменяются.images.roi.CircleMovingEventData

NotifyAccess: private

ListenAccess: public

ROIMovedФорма ROI или местоположение были в интерактивном режиме изменены.images.roi.CircleMovingEventData

NotifyAccess: private

ListenAccess: public

ROIClickedПо ROI кликнули. images.roi.ROIClickedEventData

NotifyAccess: private

ListenAccess: public

Примеры

свернуть все

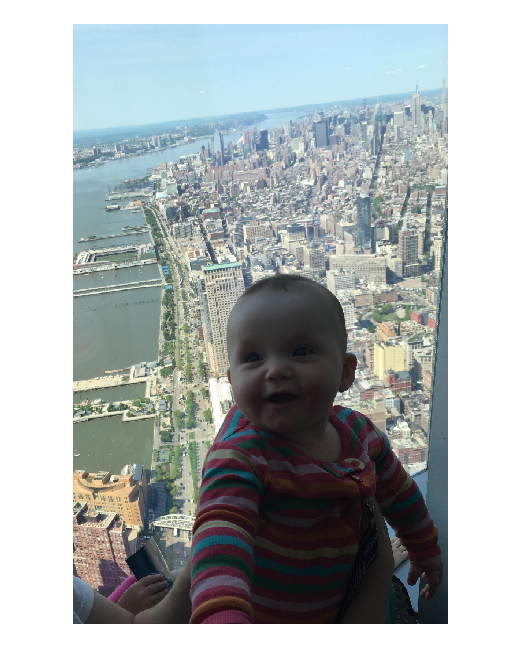

Считайте изображение в рабочую область и отобразите ее.

I = imread('baby.jpg');
figure
imshow(I)

Создайте круговой ROI на изображении. Используйте свойство 'Center' задать местоположение и свойство 'Radius' задать размер. Для программно созданных КОРОЛЕЙ, если вы хотите ROI, чертивший в определенные оси, необходимо указать что оси как входной параметр. В противном случае экземпляр класса images.roi.Circle создан, но не отображен. В этом примере задайте текущую систему координат (gca), чтобы чертить ROI на изображении в этом оси.

h = images.roi.Circle(gca,'Center',[1000 1000],'Radius',500);

Советы

  • ROI поддерживает следующую интерактивность, включая горячие клавиши.

    ПоведениеГорячая клавиша
    Прекратите чертить ROI.Нажмите Esc. Функция возвращает допустимый объект ROI с пустым полем Position.
    Измените размер ROI.

    Расположите указатель над одной из вершин на круге и затем перетащите. Соотношение сторон ROI остается постоянным (1:1).

    Переместите ROI.Расположите указатель над ROI. Указатель изменяется на форму fleur. Перетащите ROI.
  • Для получения информации об использовании ROI в приложении, созданном с App Designer, смотрите Используя КОРОЛЕЙ в Приложениях, Созданных с App Designer.

Введенный в R2018b
