Отфильтруйте изображение, вычислив суммы местности, с помощью 15 15 фильтр поля. Чтобы вычислить суммы местности, а не среднее значение, устанавливают параметр NormalizationFactor на 1.

localSums = imboxfilt(A, 15, 'NormalizationFactor',1);

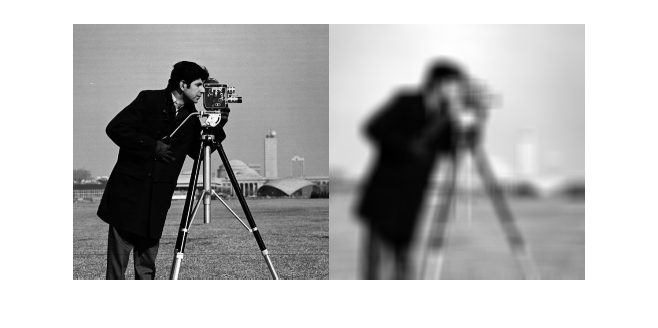

Отобразите оригинальное изображение и отфильтрованное изображение, бок о бок.

imshowpair(A,localSums,'montage')

Входные параметры

свернуть все

`A` Отобразите, чтобы быть отфильтрованными
действительный, неразреженный массив любой размерности

Отобразите, чтобы быть отфильтрованными, заданными как действительный, неразреженный массив любой размерности.

Если A содержит Infs или NaNs, поведение imboxfilt не определено. Это может произойти, когда интегральная основанная на изображении фильтрация используется. Чтобы ограничить распространение Infs и NaNs в выводе, рассмотрите использование imfilter вместо этого.

`filterSize` — Размер фильтра поля
3 - 3 (значения по умолчанию) | скалярный или вектор с 2 элементами положительных, нечетных целых чисел

Размер фильтра поля, заданного как скалярный или вектор с 2 элементами положительных, нечетных целых чисел. Если filterSize является скаляром, фильтр поля является квадратным.

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: A = imread('cameraman.tif'); B = imboxfilt(A,5,'Padding','circular');

`'Padding'` — Дополнение шаблона
`'replicate'` (значение по умолчанию) | `'circular'` | `'symmetric'` | числовой скаляр

Дополнение шаблона, заданного как одно из следующих значений или числового скаляра. Если вы задаете скалярное значение, входные пиксели изображения вне границ изображения неявно приняты, чтобы иметь скалярное значение.

Значение	Описание
`'circular'`	Входные значения изображений вне границ изображения вычисляются путем неявного предположения, что входное изображение является периодическим.
`'replicate'`	Входные значения изображений вне границ изображения приняты равные самому близкому значению цвета границы изображения.
`'symmetric'`	Входные значения изображений вне границ изображения вычисляются отражением зеркала массив через границу массивов.

`'NormalizationFactor'` — Коэффициент нормализации применился к фильтру поля
`1/filterSize.^2`, если скаляр и `1/prod(filterSize)`, если вектор (значение по умолчанию) | числовой скаляр

Коэффициент нормализации применился к фильтру поля, заданному в виде числа.

'NormalizationFactor' по умолчанию имеет эффект среднего фильтра — пиксели в выходном изображении являются локальными средними значениями изображения по окружению, определенному filterSize. Чтобы получить суммы местности, установите 'NormalizationFactor' на 1. Чтобы избежать переполнения при таких обстоятельствах, рассмотрите использование изображений двойной точности путем преобразования входного изображения, чтобы классифицировать double.

Выходные аргументы

свернуть все

`B` Фильтрованное изображение
действительная, неразреженная матрица

Фильтрованное изображение, возвращенное как действительная, неразреженная матрица, тот же размер как входное изображение.

Алгоритмы

imboxfilt выполняет фильтрацию с помощью или основанной на свертке фильтрации или интегральной фильтрации изображений, с помощью внутренней эвристики, чтобы определить который, фильтруя подход к использованию.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

imboxfilt поддерживает генерацию кода С (требует MATLAB^® Coder™). Обратите внимание на то, что, если вы выбираете типичную целевую платформу MATLAB Host Computer, imboxfilt генерирует код, который пользуется предварительно скомпилированной, специфичной для платформы разделяемой библиотекой. Использование разделяемой библиотеки сохраняет оптимизацию производительности, но ограничивает целевые платформы, для которых может быть сгенерирован код. Для получения дополнительной информации смотрите, что Генерация кода пользуется Разделяемой Библиотекой.
При генерации кода все входные параметры вектора символов должны быть константами времени компиляции.

Введенный в R2015b
