imgradient3

Найдите 3-D величину градиента и направление изображений

свернуть все на странице

Синтаксис

[Gmag,Gazimuth,Gelevation] = imgradient3(I)
[Gmag,Gazimuth,Gelevation] = imgradient3(I,method)
[Gmag,Gazimuth,Gelevation] = imgradient3(Gx,Gy,Gz)

Описание

пример

[Gmag,Gazimuth,Gelevation] = imgradient3(I) возвращает величину градиента, Gmag, направление градиента, Gazimuth и повышение градиента Gelevation 3-D полутонового или двухуровневого изображения I.

[Gmag,Gazimuth,Gelevation] = imgradient3(I,method) вычисляет величину градиента, направление и повышение с помощью заданного method.

[Gmag,Gazimuth,Gelevation] = imgradient3(Gx,Gy,Gz) вычисляет величину градиента, направление и повышение от направленных градиентов Gx, Gy и Gz в x, y и направлениях z, соответственно.

Примеры

свернуть все

Скрипт Open Live Script

Считайте 3-D данные в рабочую область и подготовьте его к обработке.

volData = load('mri');
sz = volData.siz;
vol = squeeze(volData.D);

Вычислите градиенты.

[Gmag, Gaz, Gelev] = imgradient3(vol);

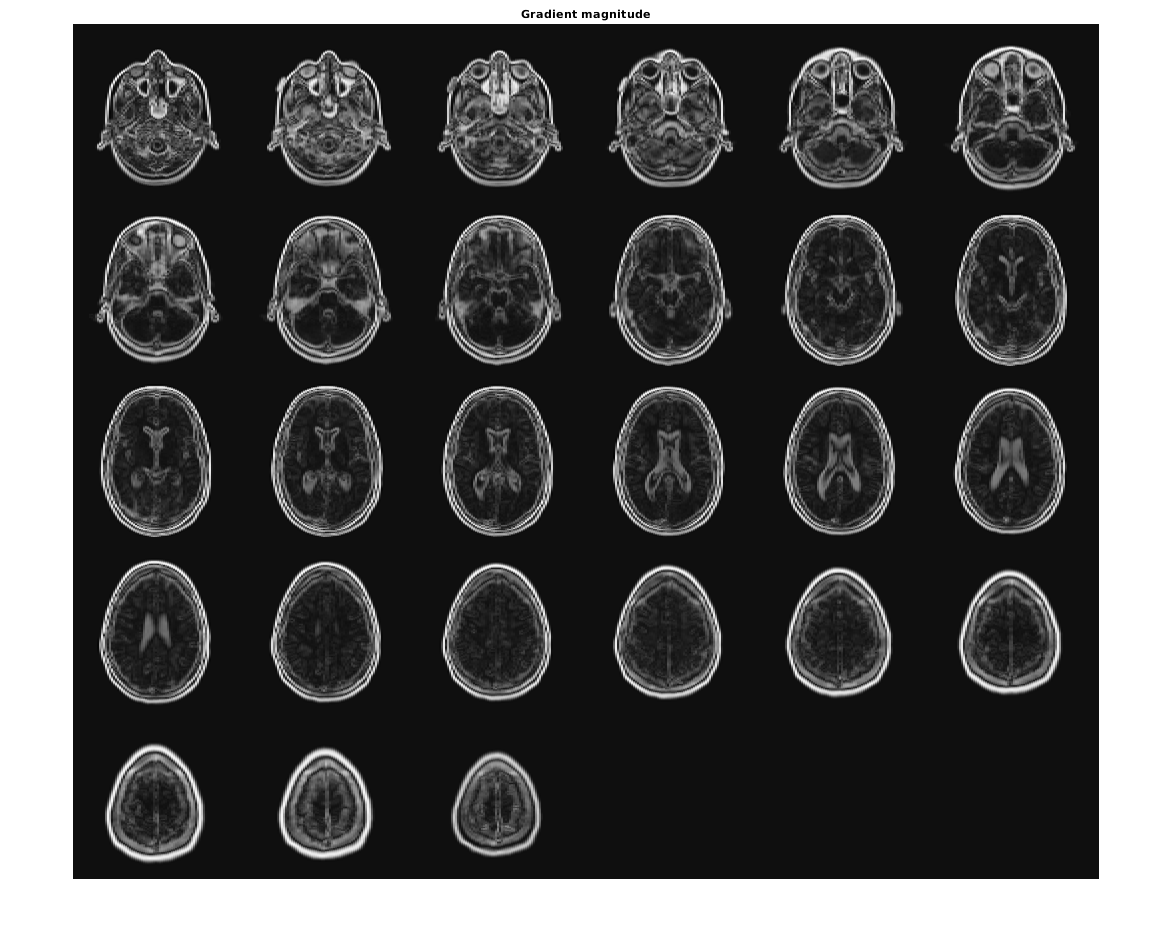

Визуализируйте величину градиента как монтаж.

figure,
montage(reshape(Gmag,sz(1),sz(2),1,sz(3)),'DisplayRange',[])
title('Gradient magnitude')

Входные параметры

свернуть все

Введите изображение, заданное как 3-D полутоновое изображение или 3-D двухуровневое изображение.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | логический

Оператор градиента, заданный как одно из следующих значений.

Значение

Значение

'sobel'

Оператор градиента Sobel. Градиент пикселя является взвешенной суммой пикселей в 3 3х3 окружением. Например, в глубине (z) направление, веса в этих трех плоскостях:

плоский z-1плоский zплоский z+1
[ 1  3  1
  3  6  3
  1  3  1 ]
[ 0  0  0
  0  0  0
  0  0  0 ]
[ -1  -3  -1
  -3  -6  -3
  -1  -3  -1 ]

'prewitt'

Оператор градиента Prewitt. Градиент пикселя является взвешенной суммой пикселей в 3 3х3 окружением. Например, в глубине (z) направление, веса в этих трех плоскостях:

плоский z-1плоский zплоский z+1
[ 1  1  1
  1  1  1
  1  1  1 ]
[ 0  0  0
  0  0  0
  0  0  0 ]
[ -1  -1  -1
  -1  -1  -1
  -1  -1  -1 ]

'central'

Центральный градиент различия. Градиент пикселя является взвешенным различием соседних пикселей. Например, в глубине (z) направление, dI/dz = (I(z+1) - I(z-1))/2.

'intermediate'

Промежуточный градиент различия. Градиент пикселя является различием между смежным пикселем и текущим пикселем. Например, в глубине (z) направление, dI/dz = I(z+1) - I(z).

При применении оператора градиента на контурах изображения imgradient3 принимает, что значения вне границ изображения равняются самому близкому значению цвета границы изображения. Это поведение подобно опции контура 'replicate' в imfilter.

Типы данных: char | string

Горизонтальный градиент, заданный как 3-D числовой массив. Горизонталь (x) ось указывает в направлении увеличивающихся индексов столбца. Можно использовать функцию imgradientxyz, чтобы вычислить Gx.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Вертикальный градиент, заданный как 3-D числовой массив, одного размера как Gx. Вертикаль (y) ось указывает в направлении увеличивающихся индексов строки. Можно использовать функцию imgradientxyz, чтобы вычислить Gy.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Градиент глубины, заданный как 3-D числовой массив, одного размера как Gx. Глубина (z) ось указывает в направлении увеличения плоских индексов. Можно использовать функцию imgradientxyz, чтобы вычислить Gz.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Выходные аргументы

свернуть все

Значение вектора градиента, возвращенного как 3-D числовой массив, одного размера как изображение I или направленные градиенты, Gx, Gy и Gz.

Gmag имеет класс double, если входное изображение или любой из направленных градиентов не имеют класса single. В этом случае Gmag имеет класс single.

Азимутальный угол, возвращенный как 3-D числовой массив, одного размера как величина градиента, Gmag. Gazimuth содержит углы в градусах в области значений [-180, 180] измеренный между положительным x - ось и проекцией точки на x-y плоскость.

Gazimuth имеет класс double, если входное изображение или любой из направленных градиентов не имеют класса single. В этом случае Gmag имеет класс single.

Gazimuth и Gelevation

Повышение градиента, возвращенное как 3-D числовой массив, одного размера как величина градиента, Gmag. Gelevation содержит углы в градусах в области значений [-90, 90] измеренный между радиальной строкой и x-y плоскость.

Gelevation имеет класс double, если входное изображение или любой из направленных градиентов не имеют класса single. В этом случае Gmag имеет класс single.

Алгоритмы

imgradient3 не нормирует вывод градиента. Если область значений выходного изображения градиента должна совпадать с областью значений входного изображения, считайте нормализацию изображения градиента, в зависимости от аргумента method используемой. Например, с ядром Sobel, коэффициентом нормализации является 1/44 и для Prewitt, коэффициентом нормализации является 1/18.
