K-средние-значения, кластеризирующие базирующуюся сегментацию изображений
L = imsegkmeans(I,k)
[L,centers] = imsegkmeans(I,k)
L = imsegkmeans(I,k,Name,Value)
аргументы значения имени использования, чтобы управлять аспектами k-средних-значений, кластеризирующих алгоритм.L
= imsegkmeans(I
,k
,Name,Value
)
Считайте изображение в рабочую область.
I = imread('cameraman.tif'); imshow(I) title('Original Image')

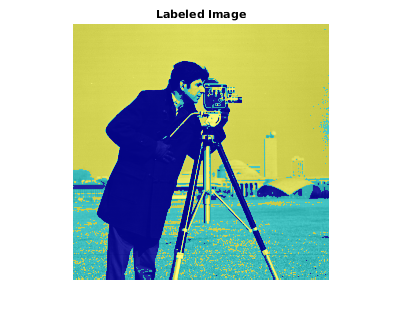

Сегментируйте изображение на три области с помощью k-средней кластеризации.
[L,Centers] = imsegkmeans(I,3);
B = labeloverlay(I,L);
imshow(B)
title('Labeled Image')

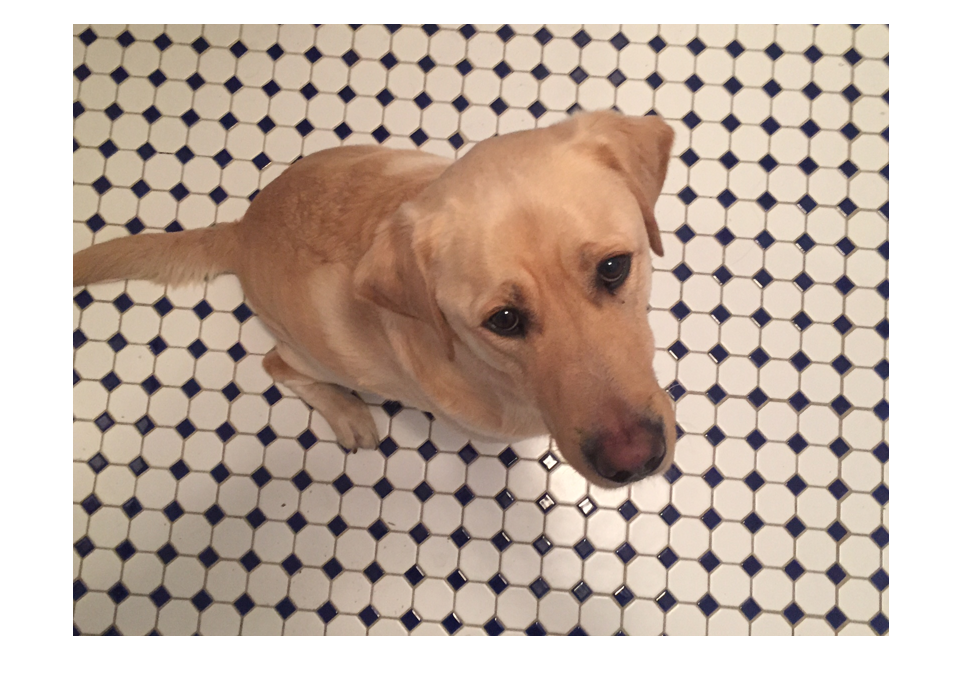

Считайте изображение в рабочую область. Уменьшайте размер изображения, чтобы сделать пример запущенным более быстро.
RGB = imread('kobi.png');
RGB = imresize(RGB,0.5);
imshow(RGB)
Сегментируйте изображение на две области с помощью k-средней кластеризации.
L = imsegkmeans(RGB,2);
B = labeloverlay(RGB,L);
imshow(B)
title('Labeled Image')
Несколько пикселей являются mislabeled. Остальная часть примера показывает, как улучшить k-среднюю сегментацию путем добавления информации о каждом пикселе.
Добавьте изображение с информацией о структуре в окружении каждого пикселя. Чтобы получить информацию о структуре, отфильтруйте полутоновую версию изображения с набором фильтров Габора.
Создайте набор 24 фильтров Габора, покрыв 6 длин волн и 4 ориентации.
wavelength = 2.^(0:5) * 3; orientation = 0:45:135; g = gabor(wavelength,orientation);
Преобразуйте изображение в шкалу полутонов.
I = rgb2gray(im2single(RGB));
Отфильтруйте полутоновое изображение с помощью фильтров Габора. Отобразите 24 отфильтрованных изображения в монтаже.
gabormag = imgaborfilt(I,g);
montage(gabormag,'Size',[4 6])
Сглаживайте каждое отфильтрованное изображение, чтобы удалить локальные изменения. Отобразите сглаживавшие изображения в монтаже.
for i = 1:length(g) sigma = 0.5*g(i).Wavelength; gabormag(:,:,i) = imgaussfilt(gabormag(:,:,i),3*sigma); end montage(gabormag,'Size',[4 6])
Добавьте информацию о каждом пикселе с пространственной информацией о местоположении. Эта дополнительная информация позволяет k-средним-значениям, кластеризирующим алгоритм предпочитать группировки, которые являются близко друг к другу пространственно.
Получите координаты X и Y всех пикселей во входном изображении.
nrows = size(RGB,1); ncols = size(RGB,2); [X,Y] = meshgrid(1:ncols,1:nrows);
Конкатенация информации об интенсивности, информации о структуре окружения и пространственной информации о каждом пикселе.
В данном примере набор функций включает изображение интенсивности I
вместо изображения исходного цвета, RGB
. Информация о цвете не использована от набора функций, потому что желтый цвет меха собаки подобен желтому оттенку мозаик. Цветовые каналы не предоставляют достаточно отличной информации о собаке и фоне, чтобы сделать чистую сегментацию.
featureSet = cat(3,I,gabormag,X,Y);

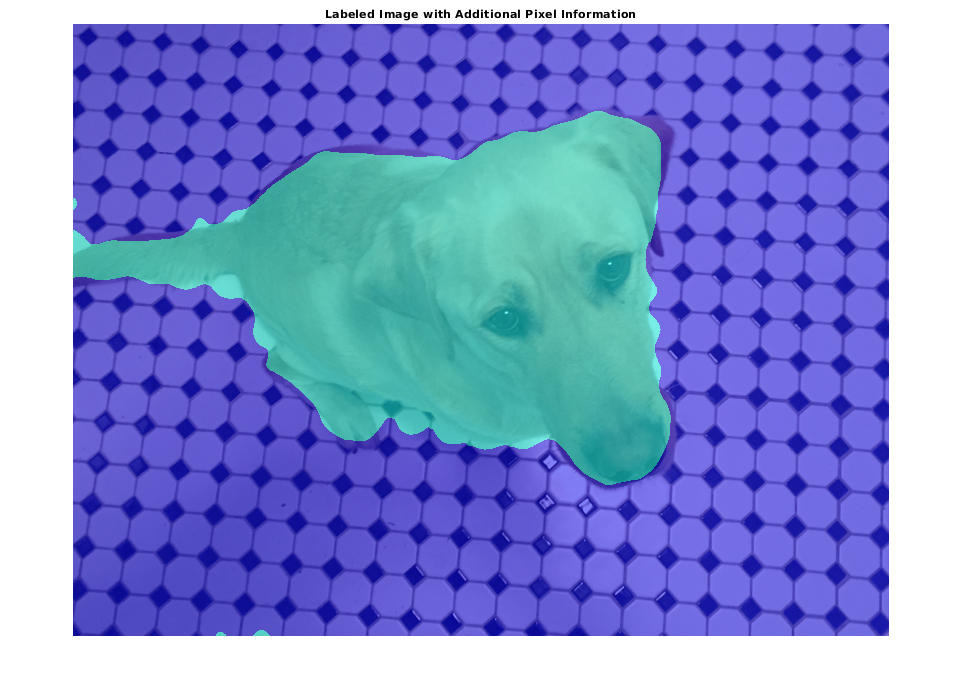

Сегментируйте изображение на две области с помощью k-средних-значений, кластеризирующихся с добавленным набором функций.
L2 = imsegkmeans(featureSet,2,'NormalizeInput',true); C = labeloverlay(RGB,L2); imshow(C) title('Labeled Image with Additional Pixel Information')
Считайте изображение в рабочую область.
I = imread('peppers.png'); imshow(I) title('Original Image')
Сегментируйте изображение на 50 областей при помощи k-средней кластеризации. Возвратите матрицу метки L
и кластерные центроидные местоположения C
. Кластерные центроидные местоположения являются значениями RGB каждого из 50 цветов.
[L,C] = imsegkmeans(I,50);
Преобразуйте матрицу метки в изображение RGB. Задайте кластерные центроидные местоположения, C
, как палитра для нового изображения.
J = label2rgb(L,im2double(C));

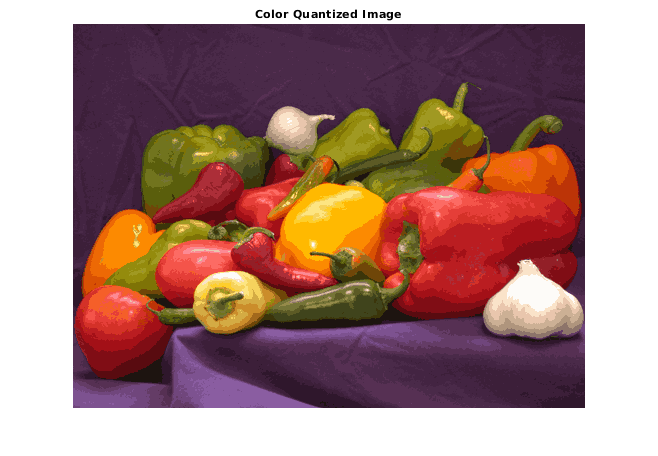

Отобразите квантованное изображение.
imshow(J)
title('Color Quantized Image')
Запишите исходные и сжатые изображения в файл. Квантованный файл изображения является аппроксимированным одна четверть размер файла оригинального изображения.
imwrite(I,'peppersOriginal.png'); imwrite(J,'peppersQuantized.png');
I
Отобразите, чтобы сегментироватьсяОтобразите, чтобы сегментироваться, заданный как 2D полутоновое изображение, 2D цветное изображение или 2D многоспектральное изображение.
Типы данных: single
| int8
| int16
| uint8
| uint16
k
Количество кластеровКоличество кластеров, чтобы создать, заданный как положительное целое число.
Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми.
Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение.
Name
должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
L = imsegkmeans(I,5,'NumAttempts',5);
'NormalizeInput'
— Нормируйте входные данныеtrue
(значение по умолчанию) | false
Нормируйте входные данные, чтобы обнулить среднее значение и модульное отклонение, заданное как пара, разделенная запятой, состоящая из 'NormalizeInput'
и true
или false
. Если вы задаете true
, то imsegkmeans
нормирует каждый канал входа индивидуально.
'NumAttempts'
— Число раз, чтобы повторить процесс кластеризации3
(значение по умолчанию) | положительное целое числоЧисло раз, чтобы повторить процесс кластеризации с помощью новых начальных кластерных центроидных положений, заданных как пара, разделенная запятой, состоящая из 'NumAttempts'
и положительного целого числа.
'MaxIterations'
Максимальное количество итераций100
(значение по умолчанию) | положительное целое числоМаксимальное количество итераций, заданных как пара, разделенная запятой, состоящая из 'MaxIterations'
и положительного целого числа.
'Порог'
Порог точности1e-4
(значение по умолчанию) | положительное числоПорог точности, заданный как пара, разделенная запятой, состоящая из 'Threshold'
и положительного числа. Алгоритм останавливается, когда каждый из кластерных центров перемещает меньше, чем пороговое значение в последовательных итерациях.
L
Матрица меткиМатрица метки, заданная как матрица положительных целых чисел. Пиксели с маркируют 1, принадлежат первому кластеру, маркируют 2, принадлежат второму кластеру, и так далее для каждого из кластеров k
. L
имеет те же первые две размерности как изображение I
. Класс L
зависит от количества кластеров.
Класс L | Количество кластеров |
---|---|
'uint8' | k <= 255 |
'uint16' | 256 <= k <= 65535 |
'uint32' | 65536 <= k <= 2^32-1 |
'double' | 2^32 <= k |
центры
Кластерные центроидные местоположенияКластерные центроидные местоположения, возвращенные как числовая матрица размера k-by-c, где k является количеством кластеров и c, являются количеством каналов. centers
является тем же классом как изображение I
.
Функция приводит к восстанавливаемым результатам. Вывод не будет отличаться по нескольким выполнениям, учитывая те же входные параметры.
[1] Артур, D. и С. Вэссильвитский. "k-средние-значения ++: Преимущества Тщательного Отбора". SODA '07: Продолжения Восемнадцатого Ежегодного Симпозиума ACM-SIAM по Дискретным Алгоритмам. Новый Орлеан, LA, январь 2007, стр 1027–1035.
gabor
| imgaborfilt
| imsegkmeans3
| label2rgb
| labelmatrix
| labeloverlay
| lazysnapping
| superpixels
| watershed
