plotChromaticity

Постройте цветное воспроизведение на схеме цветности

свернуть все на странице

Синтаксис

plotChromaticity(colorTable)
plotChromaticity(colorTable,Name,Value)
plotChromaticity
plotChromaticity(Name,Value)

Описание

пример

plotChromaticity(colorTable) графики на цветности схематически изображают измеренные и ссылочные цвета, colorTable, для видимых областей цветового поля (КОРОЛИ) в тестовом графике.

plotChromaticity(colorTable,Name,Value) измеренные графики и ссылка окрашивают с дополнительными параметрами, чтобы управлять аспектами отображения.

plotChromaticity строит пустую схему цветности.

plotChromaticity(Name,Value) строит пустую схему цветности с дополнительным параметром 'Parent', который задает указатель родительские оси объекта графика.

Примеры

свернуть все

Скрипт Open Live Script

Этот пример показывает, как отобразить схему цветности от измерений точности цветопередачи на графике Imatest® eSFR.

Считайте изображение графика eSFR в рабочую область.

I = imread('eSFRTestImage.jpg');

Создайте объект esfrChart. Отобразите график, подсветив эти 16 цветовых полей.

chart = esfrChart(I);
displayChart(chart,'displayEdgeROIs',false, ...
    'displayGrayROIs',false,'displayRegistrationPoints',false)

Измерьте цвет во всех КОРОЛЯХ цветового поля.

colorTable = measureColor(chart);

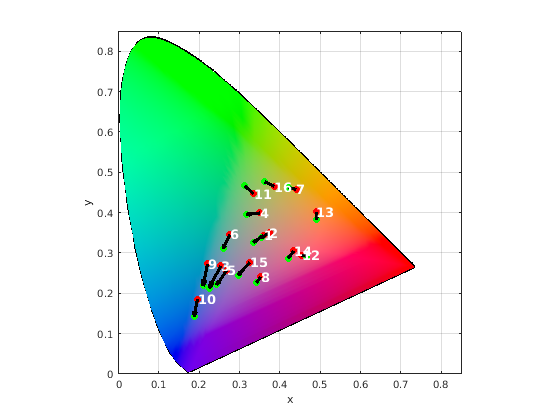

Постройте измеренное, и ссылочное раскрашивает CIE 1976 L*a*b* цветовое пространство на схеме цветности. Красные круги указывают, что ссылочные цветные и зеленые круги указывают на измеренный цвет каждого цветового поля. Схема цветности не изображает яркость цвета.

figure
plotChromaticity(colorTable)

Входные параметры

свернуть все

Значения цвета в каждом цветовом поле, заданном как m-by-8 таблица цветов, где m является количеством закрашенных фигур. Эти восемь столбцов представляют эти переменные:

ПеременнаяОписание
ROIИндекс выбранного ROI. Значение ROI является целым числом в области значений [1, 16]. Индексы совпадают с числами ROI, отображенными displayChart.
Measured_R

Среднее значение красных пикселей канала в ROI. Measured_R является скаляром совпадающего типа данных как chart.Image, который может иметь тип single, double, uint8 или uint16.

Measured_G

Среднее значение зеленых пикселей канала в ROI. Measured_G является скаляром совпадающего типа данных как chart.Image.

Measured_B

Среднее значение синих пикселей канала в ROI. Measured_B является скаляром совпадающего типа данных как chart.Image.

Reference_L

Ссылка L* значение, соответствующее ROI. Reference_L является скаляром типа double.

Reference_a

Сошлитесь* значение, соответствующее ROI. Reference_a является скаляром типа double.

Reference_b

Ссылка b* значение, соответствующее ROI. Reference_b является скаляром типа double.

Delta_EЕвклидово цветное расстояние между измеренными и ссылочными значениями цвета, как обрисовано в общих чертах в CIE 1976.

Чтобы получить таблицу цветов, используйте функцию measureColor.

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: plotChromaticity(myColorTable,'displayROIIndex',false) выключает отображение индексов ROI на схеме цветности.

Отобразите индексные метки ROI, заданные как пара, разделенная запятой, состоящая из 'displayROIIndex' и true или false. Когда displayROIIndex является true, затем plotChromaticity накладывает индексные метки ROI цветового поля на схеме цветности. Индексы совпадают с числами ROI, отображенными displayChart.

Типы данных: логический

Указатель осей отображенного объекта изображения, заданного как пара, разделенная запятой, состоящая из 'Parent' и указателя осей. Parent задает родительский элемент объекта изображения, созданного plotChromaticity.
