rgb2ntsc

Преобразуйте значения цвета RGB в цветовое пространство NTSC

Синтаксис

YIQ = rgb2ntsc(RGB)

yiqmap = rgb2ntsc(rgbmap)

Описание

YIQ = rgb2ntsc(RGB) преобразовывает красные, зеленые, и синие значения изображения RGB к яркости (Y) и цветность (я и Q) значения изображения NTSC.

yiqmap = rgb2ntsc(rgbmap) преобразовывает палитру RGB в палитру HSV.

Примеры

свернуть все

Преобразуйте изображение от RGB до YIQ

Скрипт Open Live Script

Этот пример показывает, как преобразовать изображение от RGB до цветового пространства NTSC.

Считайте изображение RGB в рабочую область.

RGB = imread('board.tif');

Преобразуйте изображение в цветовое пространство YIQ.

YIQ = rgb2ntsc(RGB);

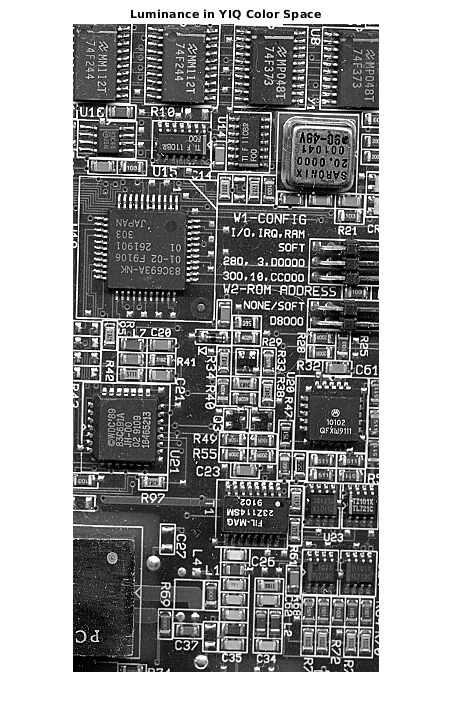

Отобразите значение яркости NTSC, представленное первым цветовым каналом в изображении YIQ.

imshow(YIQ(:,:,1));
title('Luminance in YIQ Color Space');

Входные параметры

свернуть все

`Rgb` Изображение RGB
m-by-n-by-3 числовой массив

Изображение RGB, чтобы преобразовать, заданный как m-by-n-by-3 числовой массив со значениями в области значений [0, 1]. Третья размерность RGB задает красную, зеленую, и синюю интенсивность каждого пикселя, соответственно.

Типы данных: double

`rgbmap` — Палитра RGB
c-by-3 числовая матрица

Палитра RGB, заданная как c-by-3 числовая матрица со значениями в области значений [0, 1]. Каждой строкой rgbmap является трехэлементный триплет RGB, который задает красные, зеленые, и синие компоненты одного цвета палитры.

Типы данных: double

Выходные аргументы

свернуть все

`YIQ` — Изображение NTSC
m-by-n-by-3 числовой массив

Изображение NTSC, возвращенное как m-by-n-by-3 числовой массив со значениями в области значений [0, 1]. Третья размерность YIQ задает яркость (Y) и цветность (я и Q) для каждого пикселя, соответственно

Типы данных: double

`yiqmap` — Палитра NTSC
`c`-by-3 числовая матрица

Палитра NTSC, соответствующая c, раскрашивает rgbmap, возвращенный как c-by-3 числовая матрица со значениями в области значений [0, 1]. Каждая строка yiqmap является трехэлементным триплетом YIQ, который задает яркость (Y) и цветность (я и Q) компоненты одного цвета палитры.

Типы данных: double

Алгоритмы

В цветовом пространстве NTSC яркость является полутоновым сигналом, используемым, чтобы отобразить изображения на монохроме (черный и белый) телевизоры. Другие компоненты несут информация о насыщении и оттенок. 0 значения соответствует отсутствию компонента, в то время как значение 1 соответствует полному насыщению компонента.

rgb2ntsc задает использование компонентов NTSC

$[\begin{matrix} Y \\ I \\ Q \end{matrix}] = [\begin{array}{r} 0.299 & 0.587 & 0.114 \\ 0.596 & - 0.274 & - 0.322 \\ 0.211 & - 0.523 & 0.312 \end{array}] [\begin{matrix} R \\ G \\ B \end{matrix}]$
