Физические каналы
Физические каналы соответствуют наборам ресурсов частоты времени, используемых для передачи конкретного транспортного содержимого канала, управляющей информации или информации об индикаторе. Каждый транспортный канал сопоставлен с соответствующим физическим каналом. Красная схема содержит функциональность восходящего канала LTE Toolbox™ для физических каналов, транспортных каналов и управляющей информации.
| Физический канал | Описание |
|---|---|
PUSCH — физический восходящий канал совместно использованный канал | PUSCH несет RRC сигнальные сообщения, UCI (восходящая Управляющая информация), и данные приложения. |
Формат 1 PUCCH — физический восходящий формат 1 канала управления | Формат 1 PUCCH используется, чтобы нести восходящую управляющую информацию (UCI), имеющую отношение к запросам планирования и HARQ. |
Формат 2 PUCCH — физический восходящий формат 2 канала управления | Формат 2 PUCCH используется, чтобы нести восходящую управляющую информацию (UCI), имеющую отношение к CQI и HARQ. |
Формат 3 PUCCH — физический восходящий формат 3 канала управления | Формат 3 PUCCH используется, чтобы нести восходящую управляющую информацию (UCI), имеющую отношение к запросам планирования и HARQ. Формат 3 PUCCH может поддержать до пяти поставщиков услуг. |
PRACH — физический канал произвольного доступа | PRACH используется, чтобы нести преамбулы произвольного доступа, используемые для инициирования процедуры произвольного доступа. |
Функции
Темы
PUSCH
Описывает обработку транспортных блоков (данные) и и L1 и управляющая информация L2, физическую обработку канала, и сигнал ссылки демодуляции раньше создавал физический восходящий канал совместно использованный канал.

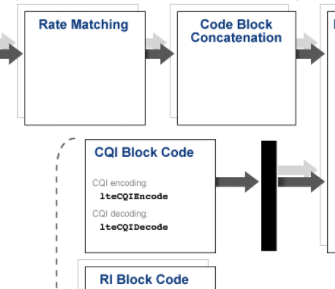

Представление блок-схемы физического восходящего канала совместно использованный канал (PUSCH) обработка и присоединенные функции в LTE Toolbox.
Этот пример показывает, как создать физический восходящий канал совместно использованный канал (PUSCH).
Формат 1 PUCCH
Восходящий формат 1 канала управления
Описывает обработку управляющей информации, и сигнал ссылки демодуляции раньше создавал формат 1 физический восходящий канал управления.
Функции обработки формата 1 PUCCH
Представление блок-схемы физического восходящего канала управления (PUCCH) обработка формата 1 и присоединенные функции в LTE Toolbox.

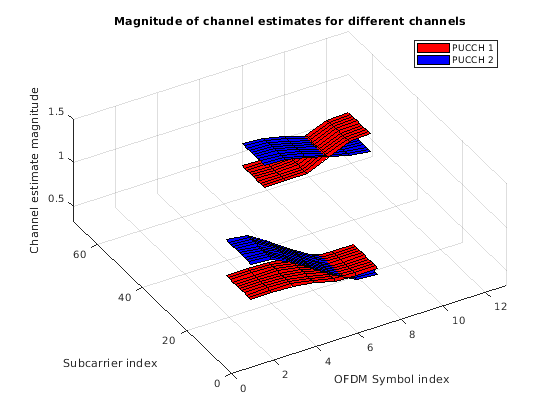

Этот пример показывает, как смоделировать область управления, используемую в подкадре восходящего канала LTE и его структуре канала.
Формат 2 PUCCH
Восходящий формат 2 канала управления
Описывает обработку управляющей информации, и сигнал ссылки демодуляции раньше создавал формат 2 физический восходящий канал управления.
Функции обработки формата 2 PUCCH
Представление блок-схемы физического восходящего канала управления (PUCCH) обработка формата 2 и присоединенные функции в LTE Toolbox.
Этот пример показывает, как смоделировать область управления, используемую в подкадре восходящего канала LTE и его структуре канала.
Формат 3 PUCCH
Функции обработки формата 3 PUCCH
Представление блок-схемы физического восходящего канала управления (PUCCH) обработка формата 3 и присоединенные функции в LTE Toolbox.
PRACH
Описывает восходящий физический канал произвольного доступа (PRACH) и связанные функции в продукте LTE Toolbox.
Представление блок-схемы физического канала произвольного доступа (PRACH) обработка и присоединенные функции в LTE Toolbox.
