lteULFrameOffsetPUCCH1

Формат 1 PUCCH оценка синхронизации подкадра восходящего канала DM-RS

Синтаксис

offset = lteULFrameOffsetPUCCH1(ue,chs,waveform)

[offset,corr]
= lteULFrameOffsetPUCCH1(ue,chs,waveform)

Описание

пример

offset = lteULFrameOffsetPUCCH1(ue,chs,waveform) выполняет синхронизацию с помощью сигналов ссылки демодуляции формата 1 PUCCH (DM-RS) для формы волны временного интервала, waveform, данного настройки UE-specific, ue, и настройку формата 1 PUCCH, chs.

Возвращенный offset значения указывает на количество выборок от запуска формы волны waveform к позиции в той форме волны, где первый подкадр, содержащий DM-RS, начинается.

offset обеспечивает синхронизацию подкадра. Синхронизация кадра может быть достигнута при помощи offset с номером подкадра, ue .NSubframe. Это поведение сопоставимо с реальной операцией, потому что базовая станция знает когда, или в который подкадр, чтобы ожидать восходящие передачи.

пример

[offset,corr] = lteULFrameOffsetPUCCH1(ue,chs,waveform) также возвращает комплексный матричный corr, который является сигналом, используемым, чтобы извлечь смещение синхронизации.

Примеры

свернуть все

Синхронизируйте и демодулируйте Используя Формат 1 DM-RS PUCCH

Скрипт Open Live Script

Синхронизируйте и демодулируйте передачу, которая была задержана четырьмя выборками с помощью сигнала ссылки демодуляции формата 1 PUCCH (DM-RS) символы.

Инициализируйте конфигурационные структуры (ue и pucch1).

ue = struct('NULRB',6,'NCellID',0,'NSubframe',0,'Hopping','Off');
ue.CyclicPrefixUL = 'Normal';
ue.NTxAnts = 1;

pucch1 = struct('ResourceIdx',0);
pucch1.CyclicShifts = 0;
pucch1.DeltaShift = 1;
pucch1.ResourceSize = 0;

На стороне передачи заполните reGrid, сгенерируйте waveform и вставьте задержку четырех выборок.

reGrid = lteULResourceGrid(ue);
reGrid(ltePUCCH1DRSIndices(ue,pucch1)) = ltePUCCH1DRS(ue,pucch1);
waveform = lteSCFDMAModulate(ue,reGrid);
tx = [zeros(4,1); waveform];

На получить стороне выполните синхронизацию с помощью формата 1 PUCCH символы DM-RS для формы волны временного интервала и демодулируйте корректировку для оценки синхронизации кадра. Покажите оцененное смещение синхронизации кадра.

fOffset = lteULFrameOffsetPUCCH1(ue,pucch1,tx)

fOffset = 4

rxGrid = lteSCFDMADemodulate(ue,tx(1+fOffset:end));

Просмотрите Peaks корреляции передачи Формата 1 DM-RS PUCCH

Скрипт Open Live Script

Просмотрите пик корреляции для формы волны передачи, которая была задержана. Передача содержит сигнал ссылки демодуляции формата 1 PUCCH (DM-RS) символы, доступные для оценки синхронизации формы волны.

Настройка UE

Создайте конфигурационные структуры для ue и pucch1.

ue = struct('NULRB',6,'NCellID',0,'NSubframe',0,'Hopping','Off');
ue.CyclicPrefixUL = 'Normal';
ue.NTxAnts = 1;

pucch1 = struct('ResourceIdx',0);
pucch1.CyclicShifts = 0;
pucch1.DeltaShift = 1;
pucch1.ResourceSize = 0;

Сгенерируйте форму волны передачи

На стороне передачи заполните сетку ресурса и сгенерируйте форму волны, содержащую PUCCH1 DM-RS.

reGrid = lteULResourceGrid(ue);
reGrid(ltePUCCH1DRSIndices(ue,pucch1)) = ltePUCCH1DRS(ue,pucch1);

tx = lteSCFDMAModulate(ue,reGrid);

Прием формы волны

На получить стороне вычислите смещение синхронизации с помощью формата 1 PUCCH символы DM-RS для формы волны временного интервала и возвратите корреляции для формы волны передачи и для задержанной версии формы волны передачи.

[~,corr] = lteULFrameOffsetPUCCH1(ue,pucch1,tx);

txDelayed = [zeros(7,1); tx];
[offset,corrDelayed] = lteULFrameOffsetPUCCH1(ue,pucch1,txDelayed);

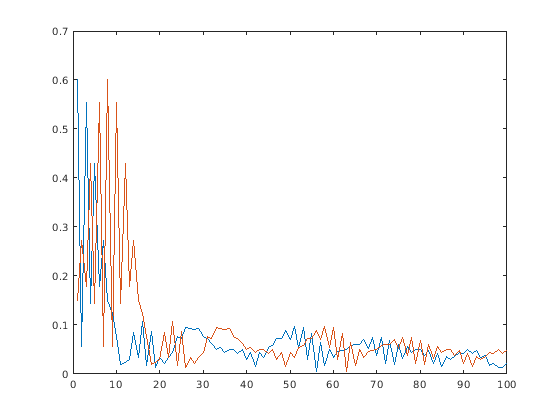

Отобразите данные о корреляции на графике до и после задержки, добавляется. Увеличьте масштаб оси X, чтобы просмотреть peaks корреляции.

plot(corr)
hold on
plot(corrDelayed)
hold off
xlim([0 100])

Исправьте смещение синхронизации и демодулируйте полученную форму волны.

rrxGrid = lteSCFDMADemodulate(ue,txDelayed(1+offset:end));

Входные параметры

свернуть все

`ue` — Настройки UE-specific
скалярная структура

Настройки UE-specific, заданные как скалярная структура со следующими полями.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`NULRB`	Необходимый	Скалярное целое число от 6 до 110	Количество восходящих блоков ресурса. ( $N_{RB}^{UL}$ )
`NCellID`	Необходимый	Целое число от 0 до 503	Идентичность ячейки физического уровня
`NSubframe`	Необходимый	0 (значение по умолчанию), неотрицательное скалярное целое число	Номер подкадра
`CyclicPrefixUL`	Дополнительный	`'Normal'` (значение по умолчанию), `'Extended'`	Циклическая длина префикса
`NTxAnts`	Дополнительный	1 (значение по умолчанию), 2, 4	Количество антенн передачи.
`Hopping`	Дополнительный	`'Off'` (значение по умолчанию), `'Group'`	Метод скачкообразного движения частоты.
`NPUCCHID`	Дополнительный	Целое число от 0 до 503	PUCCH виртуальная идентичность ячейки. Если это поле не присутствует, `NCellID` используется в качестве идентичности.

Типы данных: struct

`chs` — Настройка формата 1 PUCCH
скалярная структура

Настройка формата 1 PUCCH, заданная как скалярная структура со следующими полями.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`ResourceIdx`	Дополнительный	0 (значений по умолчанию), целое число от 0 до 2 047 или вектор целых чисел.	Индексы ресурса PUCCH, заданные как целое число или вектор целых чисел. Значения колеблются от 0 до 2 047. Эти индексы определяют физические блоки ресурса, циклический сдвиг и ортогональное покрытие, используемое для передачи. ( $n_{P U C C H}^{(1)}$ ). Задайте один индекс для каждой антенны передачи.
`ResourceSize`	Дополнительный	0 (значений по умолчанию), целое число от 0 до 98.	Размер ресурса выделяется формату 2 PUCCH ( $N_{R B}^{(2)}$ )
`DeltaShift`	Дополнительный	1 (значение по умолчанию), 2, 3	Сдвиг Delta, заданный как 1, 2, или 3. (_сдвиг Δ)
`DeltaOffset`	Дополнительный	0 (значение по умолчанию), 1, 2	(_{Смещение} Δ). Предупреждение: использование этого поля параметра не рекомендуется. Это применяется только к 3GPP релизы, предшествующие v8.5.0. Этот параметр будет удален в будущем релизе.
`CyclicShifts`	Дополнительный	0 (значений по умолчанию), целое число от 0 до 7	Количество циклических сдвигов использовало для формата 1 в блоках ресурса (RBS) со смесью формата 1 и формата 2 PUCCH, заданный как целое число от 0 до 7. ( $N_{c s}^{(1)}$ )

Типы данных: struct

`waveform` — Форма волны временного интервала
числовая матрица

Форма волны временного интервала, заданная как числовая матрица. waveform должен быть матрицей _S-by-NR N, где N _S является количеством выборок временного интервала, и N _R является количеством, получают антенны. waveform должен быть по крайней мере одним подкадром долго и содержать сигналы DM-RS.

Сгенерируйте waveform модуляцией SC-FDMA матрицы ресурса использование функции lteSCFDMAModulate, или при помощи одной из функций модели канала (lteFadingChannel, lteHSTChannel или lteMovingChannel).

Типы данных: double
Поддержка комплексного числа: Да

Выходные аргументы

свернуть все

`offset` — Количество выборок от запуска формы волны к позиции в той форме волны, где первый подкадр начинается
скалярное целое число

Количество выборок от запуска формы волны к позиции в той форме волны, где первый подкадр, содержащий DM-RS, начинается, возвратилось как скалярное целое число. offset вычисляется путем извлечения синхронизации пика корреляции между waveform и внутренне сгенерировал ссылочные формы волны, содержащие сигналы DM-RS. Корреляция выполняется отдельно для каждой антенны, и антенна с самой сильной корреляцией используется, чтобы вычислить offset.

Примечание

offset является положением mod(max(abs(corr),LSF)), где _SF L является длиной подкадра.

`corr` — Сигнал раньше извлекал смещение синхронизации
числовая матрица

Сигнал, используемый, чтобы извлечь смещение синхронизации, возвратился как комплексная числовая матрица. corr имеет те же размерности как waveform.

Документация

lteULFrameOffsetPUCCH1

Синтаксис

Описание

Примеры

Синхронизируйте и демодулируйте Используя Формат 1 DM-RS PUCCH

Просмотрите Peaks корреляции передачи Формата 1 DM-RS PUCCH

Входные параметры

`ue` — Настройки UE-specific
скалярная структура

`chs` — Настройка формата 1 PUCCH
скалярная структура

`waveform` — Форма волны временного интервала
числовая матрица

Выходные аргументы

`offset` — Количество выборок от запуска формы волны к позиции в той форме волны, где первый подкадр начинается
скалярное целое число

Примечание

`corr` — Сигнал раньше извлекал смещение синхронизации
числовая матрица

Смотрите также

Введенный в R2014a
