ltePSSCHIndices
Индексы элемента ресурса PSSCH
Синтаксис
[ind] = ltePSSCHIndices(ue)[ind,info]
= ltePSSCHIndices(ue)[___] = ltePSSCHIndices(ue,opts)Описание
[ возвращает вектор-столбец физического непрямого разделяемого канала (PSSCH) индексы элемента ресурса (RE) для заданной структуры настроек UE. По умолчанию индексы возвращены в линейной форме индексации на основе одной. Можно использовать эту форму, чтобы непосредственно индексировать элементы матрицы, представляющей сетку ресурса подкадра для порта антенны 1000. Для получения дополнительной информации смотрите Физический Sidelink Разделяемая Индексация Канала.ind] = ltePSSCHIndices(ue)
Примеры
Сопоставьте элементы ресурса PSSCH
Запишите комплексные значения PSSCH в элементы ресурса PSSCH в подкадре PSSCH и для нормального циклического префикса D2D и для V2X. Отобразите изображение их местоположений, чтобы сравнить оба непрямых режима. Это отображение пишет значения PSSCH в последний защитный символ SC-FDMA в подкадре. Непрямой модулятор SC-FDMA удаляет эти значения перед передачей формы волны.
Создайте структуру настроек UE, пустую непрямую сетку ресурса и нормальный циклический префикс D2D. Задайте выделение PRB, ue.PRBSet, со значениями RB от 30 до 39.
ue = struct('NSLRB',50,'CyclicPrefixSL','Normal'); ue.NSAID = 1; ue.NSubframePSSCH = 1; ue.PRBSet = [30:39]'; ue.Modulation = 'QPSK'; subframe_D2D = lteSLResourceGrid(ue);
Сгенерируйте индексы PSSCH. Заполните элементы ресурса PSSCH в подкадре с помощью вектора, заполненного с нулями. Для нормального циклического префикса D2D подкадр PSSCH содержит (144 * nprb) REs. Номер блоков ресурса определяется к 10. Поскольку PSSCH использует модуляцию QPSK, существует 2 бита за символ.
pssch_indices = ltePSSCHIndices(ue); subframe_D2D(pssch_indices) = ltePSSCH(ue,zeros(2*10*144,1));
Измените настройки оборудования пользователя к режиму V2X sidelink. Установите идентичность скремблирования V2X на 4 567.
ue.SidelinkMode = 'V2X';
ue.NXID = 4567;
subframe_V2X = lteSLResourceGrid(ue);
pssch_indices = ltePSSCHIndices(ue);

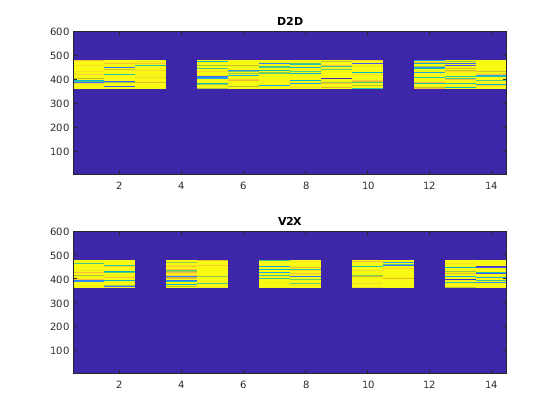

subframe_V2X(pssch_indices) = ltePSSCH(ue,zeros(2*10*120,1));Просмотрите сетку ресурса для обоих непрямых режимов.
subplot(2,1,1); image(100*abs(subframe_D2D)); axis xy; title('D2D'); subplot(2,1,2); image(100*abs(subframe_V2X)); axis xy; title(ue.SidelinkMode);
Просмотрите информационную структуру PSSCH
Просмотрите информационную структуру, выведенную функцией индексации элемента ресурса PSSCH.
Создайте структуру настроек UE.
ue = struct('NSLRB',25,'CyclicPrefixSL','Normal','PRBSet',[5:22]', ... 'Modulation','16QAM');
Сгенерируйте индексы PSSCH и информационную структуру. Просмотрите информационную структуру, чтобы видеть бит и способность символа PSSCH для этой настройки.
[pssch_indices,info] = ltePSSCHIndices(ue); info
info = struct with fields:
G: 10368
Gd: 2592
Сравните индексацию элемента ресурса PSSCH
Сравните форматы индексации элемента ресурса PSSCH.
Создайте структуру настроек UE.
ue = struct('NSLRB',15,'CyclicPrefixSL','Normal','PRBSet',12);
Сгенерируйте индексы PSSCH с помощью линейной индексации на основе одной (значение по умолчанию), основанной на нуле линейной индексации и нижнего стиля строки на основе одного.
Линейная индексация на основе одна
pssch_indices = ltePSSCHIndices(ue); pssch_indices(1)
ans = uint32
145
Основанная на нуле линейная индексация
opts = '0based';
pssch_indices_0based = ltePSSCHIndices(ue,opts);
pssch_indices_0based(1)ans = uint32
144
Для основанной на нуле индексации первый присвоенный индекс - один ниже, чем индексация на основе одна.
Индексация на основе одна в [subcarrier,symbol,port] преобразовывает стиль строки в нижний индекс
Осмотрите уникальные значения символа, чтобы видеть, какие символы заняты PSSCH.
opts = {'sub' '1based'};
pssch_indices_sub = ltePSSCHIndices(ue,opts);
unique(pssch_indices_sub(:,2,:))ans = 12x1 uint32 column vector
1
2
3
5
6
7
8
9
10
12
⋮
Только символы 4 и 11 не заняты. Для индексации на основе одной эти два символа подкадра PSSCH всегда резервируются для передачи PSSCH DM-RS.
Входные параметры
Выходные аргументы
Больше о
Физический Sidelink разделяемая обработка канала
Физический непрямой разделяемый канал (PSSCH), обработка включает PSSCH-специфичное скремблирование, QPSK или 16-QAM модуляцию и SC-FDMA, преобразовывает предварительное кодирование. Обработка PSSCH выполняет шаги обработки, используемые для PUSCH, с изменениями, заданными в TS 36.211, Раздел 9.3.
Для PSSCH входная длина кодовой комбинации является битами M = N RE × бит/с N, где бит/с N является количеством битов на символ. Модуляция PSSCH является или QPSK (2 бита за символ) или 16 QAM (4 бита за символ).
Количество элементов ресурса PSSCH (N RE) в подкадре является N RE = N PRB × N REperPRB × N SYM и включает символы, сопоставленные с непрямым защитным символом SC-FDMA.
N PRB является количеством физических блоков ресурса (PRB), используемых для передачи.
N REperPRB является количеством элементов ресурса в PRB. Каждый PRB имеет 12 элементов ресурса.
N SYM является количеством символов SC-FDMA в подкадре PSSCH, включая символы, сопоставленные с непрямым защитным символом SC-FDMA. Количество символов SC-FDMA в подкадре PSSCH 12 для нормального циклического префикса D2D, или 10 для D2D расширил циклический префикс и V2X.
Структура info, выведенная ltePSSCHIndices, предоставляет битам M и N RE как info.G и info.Gd соответственно.
Борющийся генератор последовательности инициализируется с в начале каждого подкадра PSSCH. Для D2D sidelink, целевая идентичность (NSAID), полученный из непрямого разделяемого канала. Для V2X, V2X, скремблирующий идентичность (NXID). номер подкадра в пуле подкадра PSSCH (NSubframePSSCH).
ltePSSCH требует, чтобы CyclicPrefixSL вывел количество блоков ресурса, выделенных для символов SC-FDMA перед кодированием.
Ссылки
[1] 3GPP TS 36.211. “Физические каналы и модуляция”. Проект партнерства третьего поколения; сеть радиодоступа Technical Specification Group; развитый Универсальный наземный радио-доступ (к E-UTRA). URL: http://www.3gpp.org.
