Depuncturer

Противоположная схема прокалывания подготовиться к декодированию

Библиотека:
LTE HDL Toolbox / Общие Коммуникации

Описание

Блок Depuncturer заменяет проколотые символы на нейтральные значения, как направлено входным вектором прокола. Блок возвращает биты стирания, которые указывают на присутствие нейтральных символов в потоке выходных данных. Блок поддерживает непрерывный и режимы работы кадра. Это обеспечивает интерфейс и архитектуру, подходящую для аппаратного развертывания и генерации HDL-кода.

Много стандартов радиосвязи реализуют различные уровни кода путем прокалывания шаблонов с основным уровнем кода 1/2. Вход к блоку является потоком одной выборки за один раз. Можно обеспечить выборки, представленные двоичными значениями трудного решения или логарифмическими отношениями правдоподобия (LLR) мягкого решения. Блок возвращает выходные выборки как 2 1 векторы.

Вставленное нейтральное значение зависит от типа данных входной выборки. Для получения дополнительной информации смотрите порт входа data.

Порты

Входной параметр

развернуть все

`данные` Введите выборку
скаляр

Введите выборку, заданную как скаляр. Блок вставляет нейтральное значение в проколотых местоположениях на основе типа данных входных выборок.

Тип входных данных	Вставленное нейтральное значение
`boolean` `fixdt(0,1,0)`	0
`fixdt(0,WL,0)`	2 ^(WL-1)
`uint8`	128
`uint16`	32768
`fixdt(1,WL,0)` `int8` `int16` `single` `double`	0

Блок обрабатывает вход как выборки трудного решения, когда входным типом является Boolean или fixdt(0,1,0). Для числовых типов без знака и со знаком блок принимает выборки мягкого решения. Блок обрабатывает выборки как целые числа со знаком для single и типов данных double, но эти типы данных не поддержаны для генерации HDL-кода.

Входная выборка должна переброситься парой слов длина, меньше чем или равная 16 битам и дробная длина 0 битов.

`puncVector` — Вектор прокола
вектор-столбец двоичных значений

Вектор прокола, заданный как вектор-столбец двоичных значений. Длина вектора прокола должна быть четным числом в области значений [4, 28]. Длина должна остаться постоянной. Блок удаляет начальные нули из обеспеченного вектора до первого 1 (true). После первого 1 (true) вектор прокола не может содержать никого [1:0] подвектор, соответствующий [0 0].

Например, стандарт IEEE 802.11 WLAN [1] поддержки прокалывает уровни 2/3, 3/4, и 5/6, с соответствующими длинами вектора 4, 6, и 10. Чтобы поддержать эти несколько уровней, установите Puncture vector source на Input port. Чтобы поддержать самый большой векторный размер, длина вектора должна быть 10 для всех уровней. Для 2/3 и 3/4 уровней, заполните вход puncVector нулями, чтобы создать вектор с 10 элементами. Вектором прокола для уровня 3/4 является [1 1 0 1 1 0]'. Для длины вектора 10, используйте [0 0 0 0 1 1 0 1 1 0]' в качестве входа puncVector.

Когда Operation mode установлен в Continuous, блок получает значение puncVector, когда и syncPunc и портами входа valid является 1 (true).

Когда Operation mode установлен в Frame, блок получает значение puncVector, когда и ctrl .start и ctrl .valid является 1 (true).

Зависимости

Чтобы включить этот порт, установите Puncture vector source на Input port.

Типы данных: Boolean

`syncPunc` — Проколите сигнал синхронизации
бинарный скаляр

Проколите сигнал синхронизации, заданный как скалярное значение Boolean. Этот вход является управляющим сигналом, который синхронизирует вход вектора прокола с входной выборкой. Когда и syncPunc и valid является 1 (true), блок выравнивает вектор прокола, чтобы начать прокалывать. Блок получает вектор или от входного порта puncVector или от параметра Puncture vector. Блок игнорирует порт puncVector, когда syncPunc является 0 (false).

Зависимости

Чтобы включить этот порт, установите Operation mode на Continuous. Когда Operation mode является Frame, блок синхронизирует вектор прокола использование управляющих сигналов в шине входа ctrl.

Типы данных: Boolean

`valid` — Валидность входных выборок
бинарный скаляр

Управляющий сигнал, который указывает, когда выборка от входного порта data допустима. Когда valid 1 (true), блок получает значения входного порта data. Когда valid 0 (false), блок игнорирует входные выборки.

Зависимости

Чтобы включить этот порт, установите Operation mode на Continuous.

Типы данных: Boolean

`ctrl` — Управляющие сигналы сопроводительный демонстрационный поток
Шина `samplecontrol`

Управляющие сигналы, сопровождающие демонстрационный поток, заданный как шина samplecontrol. Шина включает start, end и управляющие сигналы valid, которые указывают на контуры кадра и валидность выборок.

Зависимости

Чтобы включить этот порт, установите Operation mode на Frame.

Типы данных: bus

Вывод

развернуть все

`данные` Выведите выборку
2 1 вектор-столбец

Выведите выборку, возвращенную как 2 1 вектор-столбец. Тип данных - то же самое как тип данных входных выборок.

`valid` — Валидность выборок выходных данных
скаляр

Управляющий сигнал, который указывает, когда выборка от выходного порта data допустима. Блок устанавливает порт valid на 1 (true), когда существует допустимая выборка на порте вывода data.

Зависимости

Tho включают этот порт, устанавливают Operation mode на Continuous.

Типы данных: Boolean

`ctrl` — Управляющие сигналы сопроводительный демонстрационный поток
Шина `samplecontrol`

Управляющие сигналы, сопровождающие демонстрационный поток, возвращенный как шина samplecontrol. Шина включает start, end и управляющие сигналы valid, которые указывают на контуры кадра и валидность выборок.

Зависимости

Чтобы включить этот порт, установите Operation mode на Frame.

Типы данных: bus

`erasure` — Нейтральные местоположения символа
2 1 вектор-столбец

Нейтральные местоположения символа, возвращенные как 2 1 вектор-столбец, соответствующий выходным выборкам. Когда erasure является 1 (true), соответствующий элемент вывода data является depunctured нейтральным значением.

Типы данных: Boolean

Параметры

развернуть все

`Operation mode` — Конец поведения кадра
`Continuous` (значение по умолчанию) | `Frame`

Конец поведения кадра, заданного как один из этих режимов:

Continuous – Позвольте изменения в puncVector в любое время. Чтобы обеспечить блок, чтобы получить новый вектор прокола, установите syncPunc на 1 (true). Эта форма волны показывает выборки входа ufix4 depunctured в режиме Continuous.
Frame – Можно только изменить puncVector в начале кадра, обозначенного ctrl .start. Эта форма волны показывает выборки входа ufix4 depunctured в режиме Frame.

`Puncture vector source` — Источник вектора прокола
`Input port` (значение по умолчанию) | `Property`

Источник вектора прокола, заданного как также:

Input port – Задайте вектор прокола использование порта puncVector.
Свойство Задайте вектор прокола использование параметра Puncture vector.

`Puncture vector` — Местоположения, чтобы вставить нейтральные значения
`[1;1;0;1;1;0]` (значение по умолчанию) | вектор-столбец двоичных значений

Вектор прокола, заданный как вектор-столбец двоичных значений. Длина вектора прокола должна быть четным числом в области значений [4, 28]. Значение по умолчанию является вектором прокола для 3/4 уровня кода IEEE 802.11 WLAN [1].

Вектор прокола не может содержать никого [1:0] подвектор, совпадающий с [0 0].

Зависимости

Чтобы включить этот порт, установите Puncture vector source на Property.

Образцовые примеры

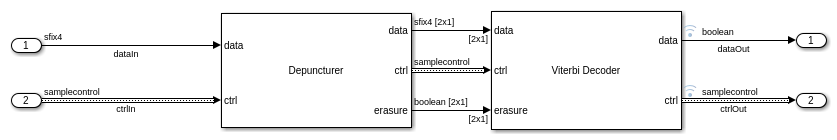

Depuncture и Decode Streaming Samples

Используйте благоприятный для оборудования блок Depuncturer и блок Viterbi Decoder, чтобы декодировать выборки, закодированные на уровнях кода WLAN.

Открыть скрипт

Алгоритмы

развернуть все

depuncturing алгоритм переключает через каждого [1:0] подвектор вектора прокола. Подвектор имеет три допустимых шаблона: [0 1], [1 0], или [1 1]. На основе подвектора нейтральные выборки вставляются вместо проколотых выборок. Стирание вывод является инверсией подвектора прокола. Блок возвращает ошибку, когда он сталкивается с недопустимым подвектором [0 0].

Задержка

Когда вы устанавливаете Operation mode на Continuous, задержка от допустимого входа до допустимого вывода в является семью циклами. Когда вы устанавливаете Operation mode на Frame, задержка является шестью циклами.

Производительность

Эти данные ресурсов и данные о производительности являются синтезом, следует из сгенерированного HDL, предназначенного к плате Xilinx^®Zynq^®-7000 ZC706. Блок использует выборки входа ufix4 в непрерывном режиме с настройками по умолчанию. Проект достигает частоты часов 590 МГц.

Ресурс	Используемый номер
LUT	54
FFS	67
Xilinx LogiCORE^®DSP48	0
Блокируйте RAM (16k)	0

Если вы устанавливаете Puncture vector source на Property, проект использует меньше LUT и ресурсов FFS.

Ссылки

[1] Станд. IEEE 802.11ac™-2013 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Спецификации — Поправка 4: Улучшения для Очень Высокой Пропускной способности для Операции в Полосах ниже 6 ГГц.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Этот блок поддерживает генерацию кода C/C++ для Акселератора Simulink^® и Быстрых Режимов Accelerator и для генерации компонента DPI.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику. Для получения дополнительной информации о реализациях свойства и ограничения для генерации HDL-кода, видят Depuncturer в документации HDL Coder.
