pbaspect

Управляйте относительными длинами каждой оси

Синтаксис

pbaspect(ratio)
pb = pbaspect
pbaspect auto
pbaspect manual
m = pbaspect('mode')
___ = pbaspect(ax,___)

Описание

пример

pbaspect(ratio) устанавливает соотношение сторон поля графика для текущей системы координат. Соотношение сторон поля графика является относительной длиной оси X, оси Y и оси z. Задайте ratio как трехэлементный вектор положительных значений, которые представляют отношение оси X, оси Y и длин оси z. Например, [3 1 1] указывает, что длина оси X равна три раза длине оси Y и оси z. Для равных длин оси во всех направлениях используйте [1 1 1].

пример

pb = pbaspect возвращает соотношение сторон поля графика для текущей системы координат.

пример

pbaspect auto устанавливает автоматический режим, позволяя осям выбрать соответствующее соотношение сторон поля графика. Режим должен быть автоматическим, чтобы включить "растянуть для заполнения" функция осей.

pbaspect manual устанавливает ручной режим и использует отношение, сохраненное в свойстве PlotBoxAspectRatio объекта Axes. Когда режим является ручным, он отключает "растянуть для заполнения" функция осей. Определение значения для соотношения сторон поля графика устанавливает режим вручную.

пример

m = pbaspect('mode') возвращает текущий режим, который является или 'auto' или 'manual'. По умолчанию режим является автоматическим, если вы не задаете соотношение сторон поля графика или устанавливаете режим вручную.

пример

___ = pbaspect(ax,___) использует оси, заданные ax вместо текущей системы координат. Задайте оси как первый входной параметр для любого из предыдущих синтаксисов. Используйте одинарные кавычки вокруг входных параметров 'manual' и 'auto'.

Примеры

свернуть все

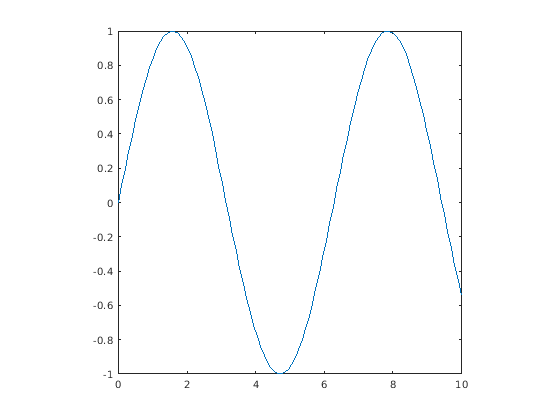

Постройте простой график. Сделайте ось X, ось Y и ось z (не показанными) равные длины.

x = linspace(0,10);
y = sin(x);
plot(x,y)
pbaspect([1 1 1])

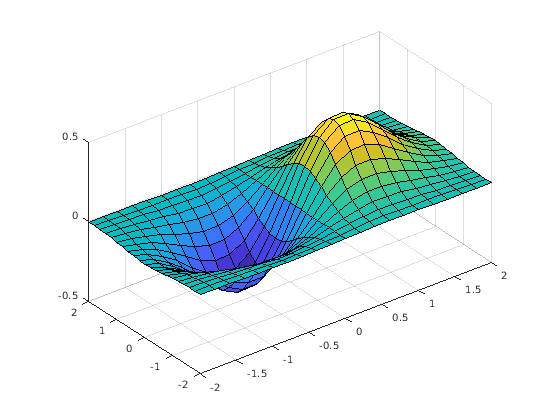

Постройте поверхность и сделайте ось X в два раза длиннее, чем осью Y и осью z.

[x,y] = meshgrid(-2:.2:2);
z = x.*exp(-x.^2 - y.^2);
surf(x,y,z)
pbaspect([2 1 1])

Когда вы задаете соотношение сторон поля графика, связанный режим изменяется на руководство. Запросите текущий режим соотношения сторон поля графика.

m = pbaspect('mode')
m =
'manual'

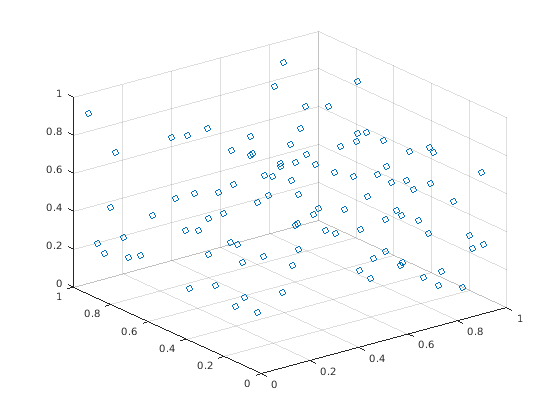

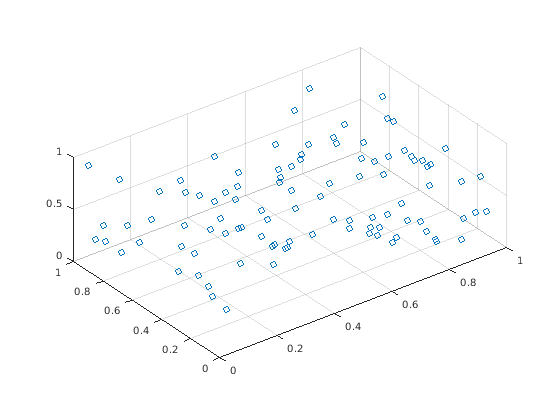

Создайте 3-D диаграмму поля точек случайных данных и установите соотношение сторон поля графика. Затем вернитесь назад к соотношению сторон поля графика по умолчанию.

X = rand(100,1);
Y = rand(100,1);
Z = rand(100,1);
scatter3(X,Y,Z)
pbaspect([3 2 1])

pbaspect auto

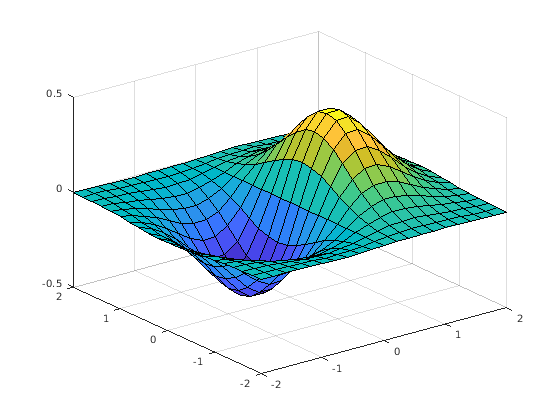

Создайте объемную поверхностную диаграмму.

[x,y] = meshgrid(-2:.2:2);
z = x.*exp(-x.^2 - y.^2);
surf(x,y,z)

Запросите соотношение сторон поля графика. Значения указывают на отношение длины оси X к длине оси Y к длине оси z.

pb = pbaspect
pb = 1×3

    1.0000    0.9419    0.8518

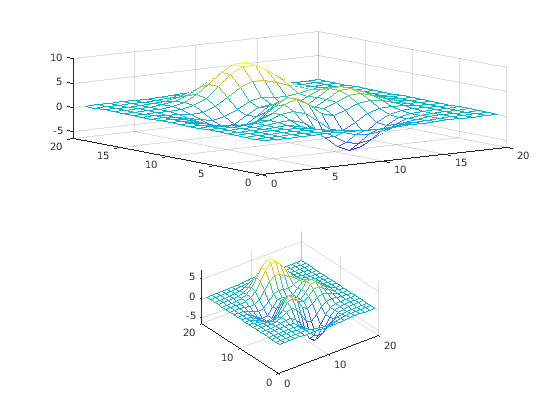

Создайте фигуру с двумя подграфиками и присвойте объекты Axes переменным ax1 и ax2. Установите соотношение сторон поля графика для более низкого подграфика путем определения ax2 как первого входного параметра к функции pbaspect.

ax1 = subplot(2,1,1);
mesh(peaks(20))

ax2 = subplot(2,1,2);
mesh(peaks(20))
pbaspect(ax2,[2 2 1])

Входные параметры

свернуть все

Постройте соотношение сторон поля, заданное как трехэлементный вектор положительных значений. Например, pbaspect([3 2 1]) указывает, что отношение длины оси X к длине оси Y к длине оси z от 3 до от 2 до 1. Таким образом ось X является самой длинной, и ось z является самой короткой.

Определение отношения устанавливает свойство PlotBoxAspectRatio для объекта Axes к заданному значению. Свойство PlotBoxAspectRatio взаимодействует с DataAspectAspectRatio, XLim, YLim и свойствами ZLim управлять длиной и шкалой оси X, оси Y и оси z.

Определение отношения устанавливает свойство PlotBoxAspectRatioMode на 'manual' и отключает "растянуть для заполнения" поведение осей.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Целевые оси, заданные как объект Axes. Если вы не задаете оси, то pbaspect использует текущую систему координат (gca).

Выходные аргументы

свернуть все

Текущее соотношение сторон поля графика, возвращенное как трехэлементный вектор значений, представляющих отношение оси X, оси Y и длин оси z.

Запрос соотношения сторон поля графика возвращает значение свойства PlotBoxAspectRatio для объекта Axes.

Текущий режим соотношения сторон поля графика, возвращенный или как 'auto' или как 'manual'. Когда режим является автоматическим, MATLAB® определяет соответствующее значение соотношения сторон поля графика. Если вы задаете значение, то режим изменяется на руководство.

Запрос режима соотношения сторон поля графика возвращает значение свойства PlotBoxAspectRatioMode для объекта Axes.

Больше о

свернуть все

"Растянуть для заполнения"

Когда "растянуть для заполнения" поведение включено, MATLAB расширяет оси, чтобы заполнить свободное место. Оси не могут точно совпадать с соотношением сторон данных, соотношением сторон поля графика и угловыми значениями поля зрения камеры, сохраненными в его DataAspectRatio, PlotBoxAspectRatio и свойствах CameraViewAngle.

Если вы задаете соотношение сторон данных, строите соотношение сторон поля или угол поля зрения камеры, то "растянуть для заполнения" поведение отключено. Когда "растянуть для заполнения" отключен, MATLAB делает оси как можно больше в свободном месте и строго придерживается значений свойств так, чтобы не было никакого искажения. Для получения дополнительной информации смотрите Размещение Осей Управления.

Алгоритмы

Наборы функции pbaspect и запросы несколько свойств осей, связанных с соотношением сторон данных.

Представлено до R2006a
